Luogo di origine: | La CINA |
Marca: | RG |
Numero di modello: | ZHLS |
Quantità di ordine minimo: | 1 insieme |
---|---|
Imballaggi particolari: | Scatola di legno |
Tempi di consegna: | all'interno di 15days |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 1000pcs/mese |
Potere: | pneumatico | Standard o non standard: | Norma |
---|---|---|---|
Applicazione: | Generalità | Nome di prodotto: | Valvola di regolazione di posto unico |
Funzione: | controlli la valvola a sfera | Medium: | Gas di olio dell'acqua |
Evidenziare: | Valvola di regolazione di ANSI125 posto unico,valvola di regolazione di 25mm posto unico,valvola pneumatica di acciaio inossidabile 6.4MPa |

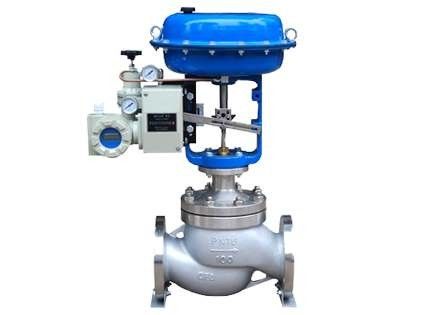

Piccola unico Seat valvola di regolazione di ZHLS
La piccola unico Seat struttura della valvola di regolazione di ZHLS è compatta, ha canale aerodinamico di S, subisce la sua perdita della perdita di pressione è piccolo, grande flusso, gamma regolabile e caratteristica di flusso di alta precisione, la norma IEC534-1-1976.
La perdita della valvola di regolazione è in conformità con le norme dell'ANSI B16.104. Valvola di regolazione con l'azionatore del film sottile della molla, la sua struttura compatta, grande forza dell'uscita.
Questo prodotto si conforma a GB/T4213-92
Parametri e prestazione tecnici
Il corpo di valvola
Stile: tramite la valvola a sfera della colata di unico Seat
Dimensione nominale: 20, 25mm
Pressione nominale: ANSI125, 150, 300, 150
JIS 10, 16, 20, 30, 40 K
PN1.6, 4,0, 6.4MPa
Tipo di collegamento: collegamento della flangia: FF, rf, RJ, LG, tipo della scanalatura, tipo incluso
Norma della flangia, JIS B2201-1984, ANSI B16.5-1981, JB/T79.1-94, ecc
Collegamento di saldatura: sciarpa che salda l'interruttore
Materiale: l'acciaio fuso (ZG230-450), ha fuso inossidabile (ZG1Cr18Ni9Ti ZGZ1Cr18Ni12Mo2Ti ZG316L), il titanio, ecc
Sulla copertura: (p) di modello normale: 17 ~ + ℃ 230
Tipo di allungamento io (EI): 45 ~ - ℃ 17 + 230 ~ + ℃ 230
Tipo II (EII) di allungamento: - 100 ~ ℃ 45
Tipo III (EIII) di allungamento: ℃ 196 - - 196
Nota: la temperatura di lavoro è permessa superare la portata permessa di vari materiali.
Tipo della ghiandola: tipo del morsetto del bullone
Imballaggio: ptfe v tipo, contenente lisciviando l'amianto tessuto del ptfe, amianto, grafite
Componenti nella valvola
Tipo del centro di valvola, singolo tipo il centro di valvola del tuffatore
Caratteristica di flusso: il sedile del metallo: la percentuale (% dei CF) e le proprietà lineari (LCF), si riferiscono a figura 1 ed a figura 3
Cv da 0.4-14 norme di caratteristica di flusso di alta precisione IEC534-2-1976
Sedile molle: la percentuale % (TF) e le proprietà lineari (LTF), si riferiscono a figura 2 ed a figura 3
Nota: circa la differenza di lavoro della temperatura e di pressione del sedile del ptfe, riferisca prego a figura 5
Materiale: acciaio inossidabile (1 cr18ni9ti, 1 cr18ni12mo2ti, pH, 9 cr18 17-4, 316 l), lega di titanio, società di saldatura di acciaio inossidabile ugualmente e lega resistente alla corrosione, ecc.
Agenzie di applicazione
Stile: Ha più azionatori del film della molla
Materiale del diaframma: tessuto di nylon di gomma del propilene di etilene, clip della gomma di butadiene del nitrile a tessuto di nylon
Gamma della primavera: 20 ~ 100, 80 ~ kpa 240
Pressione di prova: kpa 140 - 400
Interfaccia radio: Rc1/4»
Temperatura ambiente: - 30 ~ + ℃ 70
Stile di azione della valvola: la valvola con il gas positivo dell'azionatore della reazione o di azione ha chiuso il tipo o il tipo aperto
Collegamento: posizionatore, filtro dell'aria e limitatore di pressione, una valvola, il commutatore del colpo, trasmettitore di posizione della valvola, volantino, ecc
prestazione
Perdita della valvola: sedile del metallo: meno di 0,01% della capacità stimata, in conformità con il dispositivo di venipunzione del livello dell'ANSI B16.104-1976
Sedile molle: di meno che la capacità stimata del 10-7, si conformano al dispositivo di venipunzione del livello dell'ANSI B16.104-1976
Porti di nuovo al povero: indicatore di posizione piccolo da ogni parte di 1% del viaggio,
Senza un indicatore di posizione piccolo da ogni parte di 3% del colpo (tipo piccoli 5% di LHAI di tutto il viaggio)
Errore di base: porti piccolo da ogni parte dell'indicatore di posizione di viaggio più o meno 1%
Senza un indicatore di posizione piccolo in tutto il viaggio di 5% più o negativo (VPE per 3% più o negativo, LHAI con HEP è +/- 2%)
Nota: il livello dell'imballaggio v tipo del ptfe
Gamma regolabile: Cv 14 di 50:1 o più di meno o più di meno (0,25) o spake (cv 0,16 o più di meno)
Persona di contatto: Ms. Biona
Telefono: 86-755-82861683
Fax: 86-755-83989939
