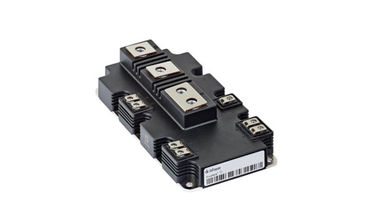

Modulo automobilistico di Infineon IGBT, convertitori FF1200R12IE5 del modulo di alto potere IGBT

Name: Modulo automobilistico di Infineon IGBT, convertitori FF1200R12IE5 del modulo di alto potere IGBT
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: FF1200R12IE5
Price: 210.00 USD
Availability: InStock

Marchio:	Infineon
Numero di modello:	FF1200R12IE5
MOQ:	1 set
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1000sets

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

VCES:

1200V

Nom di IC:

1200A

ICRM:

2400A

Imballaggi particolari:

Imballaggio in scatola di legno

Capacità di alimentazione:

1000sets

Evidenziare:

modulo del igbt di alto potere

modulo del igbt del eupec

Descrizione del prodotto

Il motore automobilistico dei convertitori di alto potere dei moduli di Infineon Technologies IGBT FF1200R12IE5 guida

Applicazioni tipiche
• Convertitori di alto potere
• Azionamenti del motore
• Sistemi di UPS

Caratteristiche elettriche
• Temperatura di funzionamento estesa Tvj op
• Alta capacità di cortocircuito
• Robustezza imbattibile
• Tvj op = 175°C
• Fossa IGBT 5

Caratteristiche meccaniche
• Pacchetto con CTI>400
• Densità di alto potere
• Capacità di riciclaggio termico e di alto potere
• Alte distanze di spazio e di dispersione

Invertitore di IGBT
Valori nominali massimi

tensione dell'Collettore-emettitore	Tvj = 25°C	VCES	1200	V
Corrente di collettore continua di CC	TC = 80°C, Tvj massimo = 175°C	Nom di IC	1200	A
Corrente di collettore di punta ripetitiva	tP = 1 spettrografia di massa	ICRM	2400	A
tensione di punta dell'Portone-emettitore		VGES	+/--20	V

Tipo di minuto di valori caratteristici. massimo.

tensione di saturazione dell'Collettore-emettitore	IC = 1200 A, VGE = 15 V Tvj = 25°C IC = 1200 A, VGE = 15 V Tvj = 125°C IC = 1200 A, VGE = 15 V Tvj = 175°C	VCE seduto		1,70 2,00 2,15	2,15 2,45 2,60	VVV
Tensione della soglia del portone	IC = 33,0 mA, VCE = VGE, Tvj = 25°C	VGEth	5,25	5,80	6,35	V
Tassa del portone	VGE = -15 V… +15 V, VCE = 600V	QG		5,75		µC
Resistenza interna del portone	Tvj = 25°C	RGint		0,75		Ω
Capacità dell'input	f = 1 megahertz, Tvj = 25°C, VCE = 25 V, VGE = 0 V	Cies		65,5		N-F
Capacità inversa di trasferimento	f = 1 megahertz, Tvj = 25°C, VCE = 25 V, VGE = 0 V	Cres		2,60		N-F
corrente di taglio dell'Collettore-emettitore	VCE = 1200 V, VGE = 0 V, Tvj = 25°C	GHIACCIA			5,0	mA
corrente di perdita dell'Portone-emettitore	VCE = 0 V, VGE = 20 V, Tvj = 25°C	IGES			400	Na
Tempo di ritardo d'apertura, carico induttivo	IC = 1200 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 0,82 Ω Tvj = 175°C	il TD sopra		0,20 0,23 0,25		µs µs µs
Tempo di aumento, carico induttivo	IC = 1200 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 0,82 Ω Tvj = 175°C	TR		0,16 0,17 0,18		µs µs µs
Tempo di ritardo di giro-fuori, carico induttivo	IC = 1200 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 0,82 Ω Tvj = 175°C	il TD fuori		0,48 0,52 0,55		µs µs µs
Tempo di caduta, carico induttivo	IC = 1200 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 0,82 Ω Tvj = 175°C	tf		0,08 0,11 0,13		µs µs µs
Perdita di energia d'apertura per impulso	IC = 1200 A, VCE = 600 V, LS = 45 NH Tvj = 25°C VGE = ±15 V, di/dt = 6000 A/µs (Tvj = 175°C) Tvj = 125°C RGon = 0,82 Ω Tvj = 175°C	Eone		80,0 120 160		mJ mJ mJ
Perdita di energia di giro-fuori per impulso	IC = 1200 A, VCE = 600 V, LS = 45 NH Tvj = 25°C VGE = ±15 V, du/dt = 2800 V/µs (Tvj = 175°C) Tvj = 125°C RGoff = 0,82 Ω Tvj = 175°C	Eoff		130 160 180		mJ mJ mJ
Dati dello Sc	≤ 15 V, VCC = 900 V DI VGE VCEmax = VCES - LsCE ·µs del ≤ 10 di di/dt tP, Tvj = 175°C	ISC		4000		A
Resistenza termica, giunzione al caso	IGBT/per IGBT	RthJC			28,7	K/kW
Resistenza termica, caso al dissipatore di calore	IGBT/per IGBT λPaste=1W/(m. ·K)/λgrease=1W/(m. ·K)	RthCH		22,1		K/kW
Temperatura nelle circostanze di commutazione		Tvj op	-40		175	°C

Modulo automobilistico di Infineon IGBT, convertitori FF1200R12IE5 del modulo di alto potere IGBT 0
