| Luogo di origine: | La Cina |
| Marca: | MEAN WELL |
| Numero di modello: | SE-100-24 |
| Quantità di ordine minimo: | 2 set |
|---|---|
| Imballaggi particolari: | Imballaggio in scatola di legno |
| Tempi di consegna: | 15 giorni dopo la firma del contratto |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000sets |
| modello: | SE-100-24 | TENSIONE CONTINUA: | 24V |
|---|---|---|---|
| gamma corrente: | 4.5A | TENSIONE ADJ. RANGE: | 22,8 ~ 26.4V |
| Evidenziare: | dispositivi di protezione elettrici,contattore di corrente continua |
||

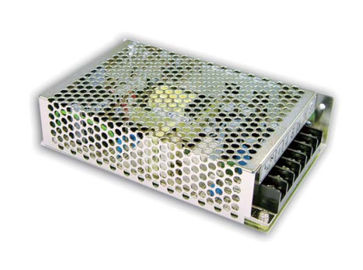

CA a una uscita di SE-100-24 originale 24V/4.5A all'alimentazione elettrica ad alta potenza di commutazione di CC
Caratteristiche:
| MODELLO |
SE-200- 3,3 |
SE-200 -5 |
SE-200- 7,5 |
SE-200-12 | SE-200-15 |
SE-200- 24 |
SE-200- 27 |
SE-200- 36 |
SE-200- 48 |
|
|
USCITA |
TENSIONE DI CC | 3.3V | 5V | 7.5V | 12V | 15V | 24V | 27V | 36V | 48V |
| GAMMA CORRENTE | 0 ~ 40A | 0 ~ 40A | 0 ~ 27A | 0 ~ 17A | 0 ~ 14A | 0 ~ 8.8A | 0 ~ 7.8A | 0 ~ 5.9A | 0 ~ 4.4A | |
| CORRENTE NOMINALE | 40A | 40A | 27A | 17A | 14A | 8.8A | 7.8A | 5.9A | 4.4A | |
| POTERE STIMATO | 132W | 200W | 202.5W | 204W | 210W | 211.2W | 210.6W | 212.4W | 211.2W | |
| ONDULAZIONE & RUMORE (massimo) Note.2 | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 200mVp-p |
240mVp - p |
240mVp - p |
|
| TENSIONE ADJ. RANGE | 2.97~3.7V | 4,5 ~ 5.6V | 6 ~ 9V | 10~13.5V | 13,5 ~18V | 20 ~ 26.4V | 26 ~ 32V | 32 ~ 40V | 41 ~ 56V | |
|
TOLLERANZA DI TENSIONE NOTE.3 |
2,0% | 2,0% | 2,0% | 1,0% | 1,0% | 1,0% | 1,0% | 1,0% | 1,0% | |
| LINEA REGOLAMENTO | 0,5% | |||||||||
| REGOLAMENTO DEL CARICO | 1,5% | 1,0% | 1,0% | 0,5% | 0,5% | 0,5% | 0,5% | 0,5% | 0,5% | |
| MESSA A PUNTO, TEMPO DI AUMENTO NOTE.5 | 1000ms, 50ms/230VAC 1000ms, in pieno carico 50ms/115VAC | |||||||||
| OSTACOLI il TEMPO (tipo.) | carico di 20ms/230VAC 16ms/115VAC in pieno | |||||||||
|
INPUT |
GAMMA DI TENSIONE | 90 ~ 132VAC/180 ~ 264VAC dal commutatore 254 ~ 370VDC | ||||||||
| GAMMA DI FREQUENZA | 47 ~ 63Hz | |||||||||
| EFFICIENZA (tipo.) | 75% | 79% | 82% | 85% | 85% | 87% | 88% | 89% | 89% | |
| CORRENTE di CA (tipo.) | 4.5A/115VAC 2.5A/230VAC | |||||||||
| CORRENTE di AFFLUSSO (tipo.) | 40A/115VAC 55A/230VAC | |||||||||
| CORRENTE DI PERDITA | <3> | |||||||||
|
PROTEZIONE |
SOPRA IL CARICO | 105 ~ potenza d'uscita nominale 150% | ||||||||
| SOPRA TENSIONE | 3,8 ~ 4.6V | 5,75 ~6.75V | 9,4 ~ 10.9V | 13,8 ~16.2V | 18 ~ 21V | 27,6 ~32.4V | 33,7 ~39.2V | 41,4 ~46.8V | 57,6 ~67.2V | |
| SOPRA LA TEMPERATURA | 100 10 (RTH2) individuano sopra la temperatura ambiente interna | |||||||||
|
AMBIENTE |
IMPIEGATI LAVORANTI. | -20 ~ +50oC (riferisca al carico dell'uscita che riduce le imposte sulla curva) | ||||||||
| UMIDITÀ DI LAVORO | 20 ~ RH di 90% senza condensazione | |||||||||
| IMPIEGATI DI STOCCAGGIO., UMIDITÀ | -20 ~ +85oC, 10 ~ RH di 95% | |||||||||
| IMPIEGATI. COEFFICIENTE | 0.03%/oC (0 ~ 50oC) | |||||||||
| VIBRAZIONE | 10 ~ 500Hz, 2GY, asce di Z | |||||||||
|
SICUREZZA &EMC (nota 4) |
NORME DI SICUREZZA | UL60950-1 approvato | ||||||||
| TENSIONE DI WITHSTAND | I/P-O/P: 3KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC | |||||||||
| RESISTENZA DI ISOLAMENTO | I/P-O/P, I/P-FG, O/P-FG: RH di 100M Ohms/500VDC/25/70% | |||||||||
| CONDUZIONE & RADIAZIONE DI EMI | La progettazione si riferisce a EN55022 (CISPR22) Class A | |||||||||
|
SME IMMUNITÀ |
Progettazione | |||||||||
| ALTRI | MTBF | 271.9K ore MIL-HDBK-217F minimo (25) | ||||||||
| DIMENSIONE | 215*115*50mm (L*W*H) | |||||||||
| IMBALLAGGIO |
0.93Kg; 12pcs/12Kg/0.92CUFT |
|||||||||
Specificazione meccanica (nel millimetro)
