Luogo di origine: | La Cina |
Marca: | Infineon |
Numero di modello: | FF1500R12IE5 |
Quantità di ordine minimo: | 1 set |
---|---|
Imballaggi particolari: | Imballaggio in scatola di legno |
Tempi di consegna: | 25 giorni dopo la firma del contratto |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 1000sets |
VCES: | 1200V | Nom di IC: | 1500A |
---|---|---|---|
ICRM: | 3000A | Applicazioni: | Azionamenti del motore |
Evidenziare: | modulo del igbt di alto potere,modulo del igbt del eupec |

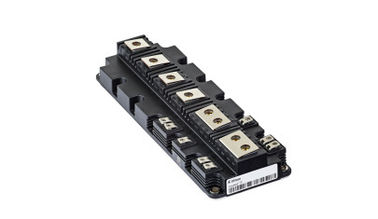

PrimePACK™3+modulewithTrench/FieldstopIGBT5, EmitterControlled5diodeandNTC VCES = 12
Applicazioni potenziali
• Sistemi di UPS
• Convertitori di alto potere
• Applicazioni solari
• Azionamenti del motore
Caratteristiche elettriche
• Tvj op = 175°C
• Temperatura di funzionamento estesa Tvj op
• Robustezza imbattibile
• Fossa IGBT 5
• Alta capacità di cortocircuito
Caratteristiche meccaniche
• Pacchetto con CTI>400
• Densità di alto potere
• Capacità di riciclaggio termico e di alto potere
• Alte distanze di spazio e di dispersione
Invertitore di IGBT
Valori nominali massimi
tensione dell'Collettore-emettitore | Tvj = 25°C | VCES | 1200 | V |
Corrente di collettore continua di CC | TC = 100°C, Tvj massimo = 175°C | Nom di IC | 1500 | A |
Corrente di collettore di punta ripetitiva | tP = 1 spettrografia di massa | ICRM | 3000 | A |
tensione di punta dell'Portone-emettitore | VGES | +/--20 | V |
Tipo di minuto di valori caratteristici. massimo.
tensione di saturazione dell'Collettore-emettitore | IC = 1500 A, VGE = 15 V IC = 1500 A, VGE = 15 V IC = 1500 A, VGE = 15 V Tvj = 25°C Tvj = 125°C Tvj = 175°C |
VCE seduto | 1,70 2,00 2,15 |
2,15 2,45 2,60 |
VVV | |
Tensione della soglia del portone | IC = 41,0 mA, VCE = VGE, Tvj = 25°C | VGEth | 5,25 | 5,80 | 6,35 | V |
Tassa del portone | VGE = -15 V… +15 V, VCE = 600V | QG | 7,15 | µC | ||
Resistenza interna del portone | Tvj = 25°C | RGint | 0,6 | Ω | ||
Capacità dell'input | f = 1 megahertz, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cies | 82,0 | N-F | ||
Capacità inversa di trasferimento | f = 1 megahertz, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cres | 3,25 | N-F | ||
corrente di taglio dell'Collettore-emettitore | VCE = 1200 V, VGE = 0 V, Tvj = 25°C | GHIACCIA | 5,0 | mA | ||
corrente di perdita dell'Portone-emettitore | VCE = 0 V, VGE = 20 V, Tvj = 25°C | IGES | 400 | Na | ||
Tempo di ritardo d'apertura, carico induttivo | IC = 1500 A, VCE = 600 V VGE = ±15 V RGon = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
il TD sopra | 0,26 0,28 0,28 |
µs µs µs |
||
Tempo di aumento, carico induttivo | IC = 1500 A, VCE = 600 V VGE = ±15 V RGon = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
TR | 0,16 0,17 0,18 |
µs µs µs |
||
Tempo di ritardo di giro-fuori, carico induttivo | IC = 1500 A, VCE = 600 V VGE = ±15 V RGoff = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
il TD fuori | 0,51 0,56 0,59 |
µs µs µs |
||
Tempo di caduta, carico induttivo | IC = 1500 A, VCE = 600 V VGE = ±15 V RGoff = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
tf | 0,09 0,11 0,13 |
µs µs µs |
||
Perdita di energia d'apertura per impulso | IC = 1500 A, VCE = 600 V, LS = 30 NH VGE = ±15 V, di/dt = 7900 A/µs (Tvj = 175°C) RGon = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
Eone | 120 180 215 |
mJ mJ mJ |
||
Perdita di energia di giro-fuori per impulso | IC = 1500 A, VCE = 600 V, LS = 30 NH VGE = ±15 V, du/dt = 2750 V/µs (Tvj = 175°C) RGoff = Ω 0,82 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
Eoff | 155 195 220 |
mJ mJ mJ |
||
Dati dello Sc | ≤ 15 V, VCC = 900 V DI VGE VCEmax = VCES - LsCE ·µs del ≤ 10 di di/dt tP, Tvj = 175°C |
ISC | 5600 | A | ||
Resistenza termica, giunzione al caso | Ogni IGBT/per IGBT | RthJC | 19,5 | K/kW | ||
Resistenza termica, caso al dissipatore di calore | ogni IGBT/per IGBT λPaste = 1 con (m. ·K)/λgrease =1 con (m. ·K) |
RthCH | 12,5 | K/kW | ||
Temperatura nelle circostanze di commutazione | Tvj op | -40 | 175 | °C |
