| VCES: | 1200V | Nom di IC: | 450A |
|---|---|---|---|
| ICRM: | 900A | Applicazioni: | Azionamenti del motore |
| Caratteristiche elettriche: | Perdite basse di commutazione | ||
| Evidenziare: | modulo del igbt di alto potere,igbt automobilistico |
||

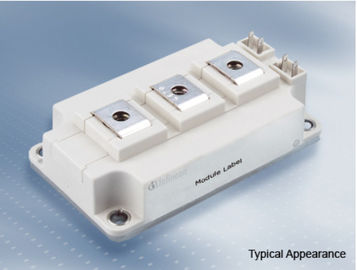

serie C del mezzo ponte 62mm 1200 V, 450 generatori eolici doppi dei moduli FF450R12KT4 di A IGBT
Applicazioni tipiche
• Convertitori di alto potere
• Azionamenti del motore
• Sistemi di UPS
• Generatori eolici
Caratteristiche elettriche
• Temperatura estesa Tvj di operazione op
• Perdite basse di commutazione
• VCEsat basso
• Robustezza imbattibile
• VCEsat con il coefficiente di temperatura positivo
Caratteristiche meccaniche
• 4 chilovolt di isolamento di CA 1min
• Pacchetto con CTI > 400
• Alte distanze di spazio e di dispersione
• Densità di alto potere
• Base di appoggio isolata
• Alloggio standard
IGBT, invertitore
Valori nominali massimi
| tensione dell'Collettore-emettitore | Tvj = 25°C | VCES | 1200 | V |
| Corrente di collettore continua di CC |
TC = 100°C, Tvj massimo = 175°C Tvj massimo = 175°C |
Nom di IC IC |
450 580 |
A A |
| Corrente di collettore di punta ripetitiva | tP = 1 spettrografia di massa | ICRM | 900 | A |
| Dissipazione di potere totale |
TC = 25°C, Tvj massimo = 175°C |
Ptot | 2400 | W |
| tensione di punta dell'Portone-emettitore | VGES | +/--20 | V |
Valori caratteristici
| tensione di saturazione dell'Collettore-emettitore | IC = 450 A, VGE = 15 V Tvj = 25°C IC = 450 A, VGE = 15 V Tvj = 125°C IC = 450 A, VGE = 15 V Tvj = 150°C |
VCE seduto | 1,75 2,05 2,10 |
2,15 | V VV |
|
| Tensione della soglia del portone | IC = 17,0 mA, VCE = VGE, Tvj = 25°C | VGEth | 5,2 | 5,8 | 6,4 | V |
| Tassa del portone | VGE = -15 V… +15 V | QG | 3,60 | µC | ||
| Resistenza interna del portone | Tvj = 25°C | RGint | 1,9 | Ω | ||
| Capacità dell'input | f = 1 megahertz, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cies | 28,0 | N-F | ||
| Capacità inversa di trasferimento | f = 1 megahertz, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cres | 1,10 | N-F | ||
| corrente di taglio dell'Collettore-emettitore | VCE = 1200 V, VGE = 0 V, Tvj = 25°C | GHIACCIA | 5,0 | mA | ||
| corrente di perdita dell'Portone-emettitore | VCE = 0 V, VGE = 20 V, Tvj = 25°C | IGES | 400 | Na | ||
| Tempo di ritardo d'apertura, carico induttivo | IC = 450 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 1,0 Ω Tvj = 150°C |
il TD sopra | 0,16 0,17 0,18 |
µs µs µs |
||
| Tempo di aumento, carico induttivo | IC = 450 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 1,0 Ω Tvj = 150°C |
TR | 0.045 0,04 0,05 |
µs µs µs |
||
| Tempo di ritardo di giro-fuori, carico induttivo | IC = 450 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 1,0 Ω Tvj = 150°C |
il TD fuori | 0,45 0,52 0,54 |
µs µs µs |
||
| Tempo di caduta, carico induttivo | IC = 450 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 1,0 Ω Tvj = 150°C |
tf | 0,10 0,16 0,18 |
µs µs µs |
||
| Perdita di energia d'apertura per impulso | IC = 450 A, VCE = 600 V, LS = 30 NH Tvj = 25°C VGE = ±15 V, di/dt = 9000 A/µs (Tvj = 150°C) Tvj = 125°C RGon = 1,0 Ω Tvj = 150°C |
Eone | 19,0 30,0 36,0 |
19,0 30,0 36,0 |
||
| Perdita di energia di giro-fuori per impulso | IC = 450 A, VCE = 600 V, LS = 30 NH Tvj = 25°C VGE = ±15 V, du/dt = 4500 V/µs (Tvj = 150°C) Tvj = 125°C RGoff = 1,0 Ω Tvj = 150°C |
Eoff | 26,0 40,0 43,0 |
mJ mJ mJ |
||
| Dati dello Sc | ≤ 15 V, VCC = 800 V DI VGE VCEmax = VCES - LsCE ·µs del ≤ 10 di di/dt tP, Tvj = 150°C |
ISC | 1800 | A | ||
| Resistenza termica, giunzione al caso | IGBT/per IGBT | RthJC | 0.062 | K/W | ||
| Resistenza termica, dissipatore di calore di caseto | OGNI IGBT/per IGBT λPaste = 1 con (m. ·K)/λgrease = 1 con (m. ·K) |
RthCH | 0,03 | K/W | ||
| Temperatura nelle circostanze di commutazione | Tvj op | -40 | 150 | °C |
