Luogo di origine: | La Cina |
Marca: | Infineon |
Numero di modello: | FF50R12RT4 |
Quantità di ordine minimo: | 1 set |
---|---|
Imballaggi particolari: | Imballaggio in scatola di legno |
Tempi di consegna: | 25 giorni dopo la firma del contratto |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 1000sets |
VCES: | 1200V | Nom di IC: | 50A |
---|---|---|---|
ICRM: | 100A | Applicazioni: | Azionamenti del motore |
Caratteristiche elettriche: | Perdite basse di commutazione | ||
Evidenziare: | modulo del igbt di alto potere,igbt automobilistico |

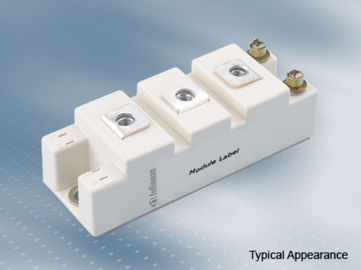

Infineon FF50R12RT4 34 millimetri ben noti 1200V si raddoppia moduli di IGBT con la fossa/il fieldstop IGBT4 e l'emettitore veloci controllato
Applicazioni tipiche
• Convertitori di alto potere
• Azionamenti del motore
• Sistemi di UPS
Caratteristiche elettriche
• Temperatura estesa Tvj di operazione op
• Perdite basse di commutazione
• VCEsat basso
• Tvj op = 150°C
• VCEsat con il coefficiente di temperatura positivo
Caratteristiche meccaniche
• Base di appoggio isolata
• Alloggio standard
IGBT, invertitore
Valori nominali massimi
tensione dell'Collettore-emettitore | Tvj = 25°C | VCES | 1200 | V |
Corrente di collettore continua di CC | TC = 100°C, Tvj massimo = 175°C | Nom di IC | 50 | A |
Corrente di collettore di punta ripetitiva | tP = 1 spettrografia di massa | ICRM | 100 | A |
Dissipazione di potere totale | TC = 25°C, Tvj massimo = 175°C | Ptot | 285 | W |
tensione di punta dell'Portone-emettitore | VGES | +/--20 | V |
Valori caratteristici
tensione di saturazione dell'Collettore-emettitore | IC = 50 A, VGE = 15 V Tvj = 25°C IC = 50 A, VGE = 15 V Tvj = 125°C IC = 50 A, VGE = 15 V Tvj = 150°C |
VCE seduto | 1,85 2,15 2,25 |
2,15 | V VV |
|
Tensione della soglia del portone | IC = 1,60 mA, VCE = VGE, Tvj = 25°C | VGEth | 5,2 | 5,8 | 6,4 | V |
Tassa del portone | VGE = -15 V… +15 V | QG | 0,38 | µC | ||
Resistenza interna del portone | Tvj = 25°C | RGint | 4,0 | Ω | ||
Capacità dell'input | f = 1 megahertz, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cies | 2,80 | N-F | ||
Capacità inversa di trasferimento | f = 1 megahertz, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cres | 0,10 | N-F | ||
corrente di taglio dell'Collettore-emettitore | VCE = 1200 V, VGE = 0 V, Tvj = 25°C | GHIACCIA | 1,0 | mA | ||
corrente di perdita dell'Portone-emettitore | VCE = 0 V, VGE = 20 V, Tvj = 25°C | IGES | 100 | Na | ||
Tempo di ritardo d'apertura, carico induttivo | IC = 50 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 15 Ω Tvj = 150°C |
il TD sopra | 0,13 0,15 0,15 |
µs µs µs |
||
Tempo di aumento, carico induttivo | IC = 50 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 15 Ω Tvj = 150°C |
TR | 0,02 0,03 0.035 |
µs µs µs |
||
Tempo di ritardo di giro-fuori, carico induttivo | IC = 50 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 15 Ω Tvj = 150°C |
il TD fuori | 0,30 0,38 0,40 |
µs µs µs |
||
Tempo di caduta, carico induttivo | IC = 50 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 15 Ω Tvj = 150°C |
tf | 0.045 0,08 0,09 |
µs µs µs |
||
Perdita di energia d'apertura per impulso | IC = 50 A, VCE = 600 V, LS = 30 NH Tvj = 25°C VGE = ±15 V, di/dt = 1300 A/µs (Tvj = 150°C) Tvj = 125°C RGon = 15 Ω Tvj = 150°C |
Eone | 4,50 6,50 7,50 |
19,0 30,0 36,0 |
||
Perdita di energia di giro-fuori per impulso | IC = 50 A, VCE = 600 V, LS = 30 NH Tvj = 25°C VGE = ±15 V, du/dt = 3800 V/µs (Tvj = 150°C) Tvj = 125°C RGoff = 15 Ω Tvj = 150°C |
Eoff | 2,50 4,00 4,50 |
mJ mJ mJ |
||
Dati dello Sc | ≤ 15 V, VCC = 800 V DI VGE VCEmax = VCES - LsCE ·µs del ≤ 10 di di/dt tP, Tvj = 150°C |
ISC | 180 | mJ mJ mJ |
||
Resistenza termica, giunzione al caso | IGBT/per IGBT | RthJC | 0,53 | K/W | ||
Resistenza termica, dissipatore di calore di caseto | OGNI IGBT/per IGBT λPaste = 1 con (m. ·K)/λgrease = 1 con (m. ·K) |
RthCH | 0.082 | K/W | ||
Temperatura nelle circostanze di commutazione | Tvj op | -40 | 150 | °C |
