Luogo di origine: | La CINA |
Marca: | OEM |
Numero di modello: | ZW32-12 |
Quantità di ordine minimo: | 1 insieme |
---|---|
Imballaggi particolari: | Imballaggio della scatola di legno |
Tempi di consegna: | 15 giorni dopo la firma del contratto |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 1000sets |
Carico del contatto: | Potere basso, alto potere | Dimensione: | Miniatura |
---|---|---|---|
Tipo: | Interruttore di vuoto | Nome: | Interruttore di circuito di vuoto |
Evidenziare: | ZW32-12,interruttore di circuito di vuoto 12KV |

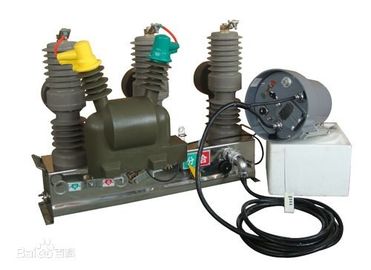

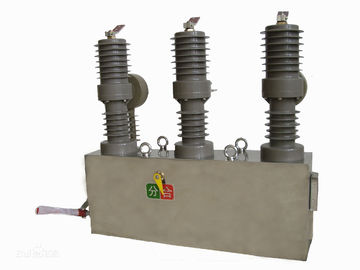

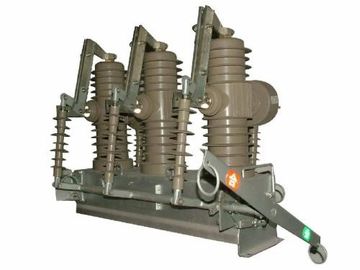

ZW32-12, interruttore di vuoto zw32, interruttore di vuoto zw8, fuori interruttore ad alta tensione di vuoto della porta
Descrizione generale
L'interruttore ad alta tensione all'aperto di vuoto di serie ZW32-12 è utilizzato nella centrale elettrica di tre fasi di AC50Hz, la tensione 10-12KV, per commutare la corrente inserita/disinserita di caricamento, ha funzione di protezione che sovraccarica e cortocircuito, incontrando il requisito di controllo e la misura, realizzando il telecomando ed il monitor ecc, si applica per proteggere e controllare la distribuzione sul sistema della sottostazione, delle imprese industriali e di frequente commutazione nella rete rurale.
Oggetto | Descrizione | Unità | Dati | |
1 | Tensione nominale | Chilovolt | 12 | |
2 | Livello stimato dell'isolamento | tensione di withstand 1min (asciutta) | Chilovolt | 42 |
tensione di withstand 1min (bagnata) | 34 | |||
Tensione di withstand di impulso del fulmine (picco) | 75 | |||
3 | Corrente nominale | A | 630 400 200 | |
4 | Corrente stimata della rottura sul cortocircuito | KA | 20 16 12,5 | |
5 | Sequenza di operazioni stimata | OC-0.3s-CO-180S-CO | ||
6 | Tempi di circuito aperto di breve corrente stimata di interruzione procedura | Periodi | 30 | |
7 | Cortocircuito stimato che fa corrente | KA | 50 | |
8 | Corrente di punta stimata di withstand | |||
9 | Rated che mette la corrente in cortocircuito di withstand | KA | 20 | |
10 | Durata stimata del cortocircuito | S | 4 | |
11 | Tempo di apertura (viaggio dello scambio) | Tensione di funzionamento massima | spettrografia di massa | 15~50 |
Tensione di funzionamento Rated | ||||
Tensione di funzionamento minima | 30~60 | |||
12 | Tempo di chiusura | spettrografia di massa | 25~50 | |
13 | Tempo di rottura totale | ≤100 | ||
14 | Tempo di fusione | ≤20 | ||
15 | Vita meccanica | Periodi | 10.000 | |
16 | Alimentazione in ingresso di entrata stimata del motore dello storge di energia | W | 40 | |
17 | Tensione di funzionamento Rated e tensione nominale secondaria del circuito | V | DC220 110 24 | |
AC220 110 24 | ||||
18 | Tomo di immagazzinamento dell'energia sotto tensione nominale | S | ≤10 | |
19 | Rilascio di sovracorrente | Corrente nominale | A | 5 |
Il grado di accuratezza della corrente di intervento | % | ±10 |
Parametri tecnici principali
Dimensione dell'installazione & del profilo
