Relè di protezione integrato di alluminio PA66 WISCOM WDZ-440 per bassa tensione

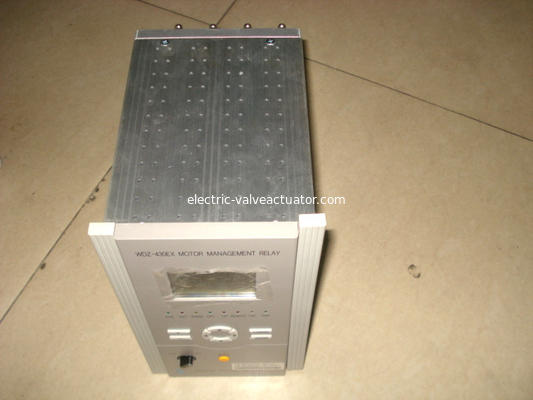

Relè di protezione di WISCOM, protezione di WDZ-430EX e dispositivo di misura integrati motore

La serie Wdz-400 comprende i seguenti modelli:

linea wdz-410 integrata

Dispositivo di controllo di misura e di protezione

dispositivo di controllo integrato motore di misura e di protezione wdz-430

dispositivo di protezione differenziale del motore wdz-431

dispositivo di controllo integrato trasformatore di misura e di protezione di bassa tensione wdz-440

La configurazione di funzione della protezione del microcomputer di Wdz-440ex è come segue:

1. Protezione di sovracorrente (rottura rapida) della sezione io (con pressione chiudente e negativa chiudente e a bassa tensione direzionale che chiude e raddoppiamento di valore fisso)

2. Protezione di sovracorrente (* * * * rottura rapida) della parte II (con pressione chiudente e negativa chiudente e a bassa tensione direzionale che chiude e raddoppiamento di valore fisso)

3. Protezione di sovracorrente (sovracorrente definita di tempo) della parte III (con la chiusura di direzione, la tensione bassa che chiudono, la chiusura negativa di pressione e l'uscita di protezione)

4. Protezione inversa di sovracorrente di tempo (quattro curve caratteristiche di tempo inverso standard di IEC)

5. Protezione posteriore di accelerazione

6. Protezione di sovraccarico

7. Protezione corrente di sequenza negativa

8. Zero protezioni correnti di sequenza

9. Linea protezione di messa a terra di monofase di selezione (il quinto criterio armonico può essere selezionato)

10. Protezione contro le sovratensioni

11. Protezione di bassa tensione

12. Protezione di perdita di tensione

13. Protezione negativa di tensione di sequenza

14. Protezione di controllo di raffreddamento ad aria

15. Protezione zero di tensione di sequenza

16. Protezione bassa di eliminazione del carico del ciclo (con la serrata di tensione, serrata di slittamento e nell'ambito della serrata corrente)

17. Protezione di sconnessione di bassa tensione (con lo slittamento che chiude e nell'ambito della chiusura corrente)

18. Protezione Reclosing (senza rilevazione di tensione e rilevazione sincrona)

19. Protezione di commutazione automatica standby (con la commutazione automatica e recupero automatico, nessuna tensione e nessuna corrente)

20. Protezione di surriscaldamento

21. Protezione inversa di potere

22. Di protezione tempo di partenza per troppo tempo

23. Protezione definita di sovracorrente di scadenza IX

24. Protezione inversa di sovracorrente di tempo IX (quattro curve caratteristiche di tempo inverso standard di IEC)

25. Opzione di protezione: parametri del motore (nota 1)

26. Opzione di protezione: Controllo della pinta (nota 2)

27. Opzione di protezione: Commutazione parallela della pinta (nota 3)

28. Protezione non elettrica 1 di quantità ~ 8 (nota 4)

Condizioni ambientali di protezione del microcomputer di Wdz-440ex

Temperatura normale: - 10 ℃ ~ ℃ 55

Temperatura limite: - 30 ℃ ~ ℃ 70

Temperatura di stoccaggio: - 40 ℃ ~ ℃ 85

Umidità relativa: ≤ 95%, nessuna condensazione

Pressione atmosferica: 80 ~ 110kpa
