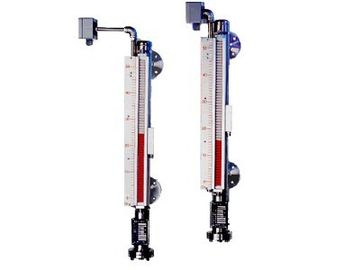

Indicatori di livello sicuro magnetici, commutatore magnetico del livello liquido

Il regolatore di livello liquido magnetico di serie del modello UHZ-10 è prodotto e migliorato basato sulla tecnologia avanzata degli stessi prodotti gentili. È accordo prodotto con la norma industriale chimica cinese HG/T21584-95. Abbiamo incitato la parte importante del regolatore con la componente dell'importazione e del materiale classificata livello per farlo funzionare sicuro, affidabile. La prestazione buona e l'operazione affidabile le rendono un buon sostituto per il prodotto importato di alto costo.

principio ●Working
Il regolatore di livello liquido magnetico di serie UHZ-10 è camera consistita di, galleggiante magnetico, bandiera magnetica ed il trasduttore, commutatore dell'allarme che l'utente ha scelto.
La camera può servire da parte della nave; può essere collegata alla nave dalla flangia superiore e giù dalla flangia. Da questo modo, il livello liquido all'interno della camera è lo stesso di quello nella nave. Il segnale del livello può essere indicato dal cambiamento dello stato della bandiera causato dal galleggiante magnetico all'interno della camera.
La manifestazione magnetica della bandiera il livello reale di Iiquid. Quando il galleggiante va su con il livello liquido, la bandiera. cambierà da bianco a rosso; quando il livello liquido va giù, la bandiera cambierà a bianco. Senza bisogno dell'alimentazione elettrica, il regolatore liquido magnetico può mostrare il cambiamento livellato di liquido.
Il trasduttore o il commutatore dell'allarme può funzionare attraverso il campo magnetico causato dal galleggiante magnetico quando il livello liquido cambia, essi può produrre un 4-20mA o trasmettere il segnale in uscita.
Un trasduttore è la resistenza, interruttore e modulo consistiti di del trasduttore. La posizione del galleggiante magnetica cambia con il livello liquido, che farà l'interruttore cambiare di conseguenza il suo stato e questo cambiamento decide la resistenza del circuito corrente. Quando il modulo del trasduttore ottiene il cambiamento della resistenza, lo trasformerà in un segnale in uscita corrente 4-20mA.
Il commutatore dell'allarme è interruttore e magnete consistiti di. La posizione del galleggiante magnetica cambia con il evel liquido, che farà l'interruttore cambiare di conseguenza il suo stato e questo cambiamento genererà un segnale del relè. Il segnale del relè generato dal commutatore dell'allarme può essere tenuta.

●Advantages
1. La struttura semplice, l'utente può vedere direttamente il livello liquido.
2. La progettazione affidabile, esente da manutenzione.
3. Lavoro senza bisogno dell'alimentazione elettrica.
4. Nessun effetto dall'ad alta temperatura, scorrere, infiammabile e tossico di liquido.
5. Può essere usato per il appliction di temperatura elevata e di alta pressione.
6. L'anticorrosivo, può essere usato per misurare la maggior parte del liquido caustico.
7. Adatto a livello di misurazione di liquido con peso specifico basso.

●Model: UHZ-10COO (standard)

●Specification
Gamma: 0.3~10m
Accuratezza: ±10mm
Diametro della camera: 10mm
Pressione di esercizio: 1.6MPa (per alta pressione contatti prego la fabbrica)
≤4.0MPa ad alta pressione
Modello di UPVC: ≤1.0MPa
Temperatura di funzionamento: - 20℃-150℃ (per temperatura elevata contatti prego la fabbrica)
Modello ad alta temperatura: ≤350℃ (accordo a pressione)
UPVC: -20℃-60℃
Densità media: ≥0.45g/cm3
Differenza di densità: 0.15g/m3 (che misura l'interfaccia)
Viscidity medio: ≤0.4PaS
Vibrazione di atmosfera: Frequency≤25Hz, Swing≤0.5mm
Segua il tasso: ≤0.08m/s
Materiale della camera: 304,316L
Materiale del galleggiante: 304,316L, titanio
Collegamento del filo: Flangia di GB
DN25, PN0.6~2.5MPa

●Note:
La flangia può essere cliente ha scelto: GB, JB, HG, BACCANO, ANSI.
Il collegamento del filo può essere fatto al filo dell'esterno, il filo interno con il livello di metrico, britannico, Stati Uniti.
