Descrizione generale

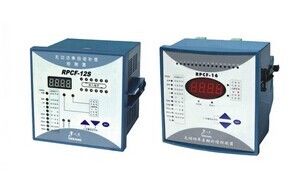

Il regolatore automatico della compensazione di potere reattivo di serie di RPCF, in base ad una micro unità di elaborazione di 16 cifre, adotta la progressione di Fourier decompone l'aritmetica, per ottenere a potere i dati dell'onda fondamentale, il regolatore utilizzato specialmente per la compensazione del potere reattivo nella centrale elettrica con la fonte di onda armonica. Tutte le componenti sono della tecnologia del montaggio di superficie, la lega per saldatura regurgitant, ispezione a più stadi, queste faranno tutti i regolatori di RPCF funzionano costantemente ed attendibilmente. Il tipo di RPCFC ha RS485 porto, protocollo standard. Può essere usato come metro della rete.

Caratteristiche di funzione
1. Sulla base di potere reattivo dell'onda fondamentale, calcoli il potere reattivo di essere acceso, può evitare commutare la scossa di tutte le forme, può visualizzare esattamente il fattore di potenza del sistema
con l'onda armonica.
2. Alta accuratezza di misura, ampia portata dell'esposizione.
3. Fattore di potenza generale della visualizzazione in tempo reale ed onda fondamentale PF.
4. Visualizzazione in tempo reale i tassi di distorsione di tensione e di corrente.
5. I generi di totale 12 di uscita di codifica possono essere scelti.
6. 16 circuiti di uscita al massimo.
7. Interfaccia amichevole umana, operazione conveniente.
8. La varia regolazione di controllo può essere regolata digitalmente, direttamente e facilmente.
9. Operazioni automatiche e manuali, due modi forniti.
10. Sopra tensione e protezione assente di tensione assicurate.
11. Protezione contro superscale di tensione dell'onda armonica.
12. Dati non persi anche se il potere ha interrotto.
13. Resistenza d'ingresso corrente ≤0.01Ω del segnale.
14. Funzione di comunicazione ((MODBUS-RTU RS485) svolta.
15. Fattore di potenza compensante capace di essere regolato: 0,70 lag~0.7 in avanti.

Parametro tecnico principale
1. tensione di funzionamento stimata: 380V, 220V, 110V±10%
2. corrente di lavoro stimata: 5A
3. frequenza di lavoro stimata: 45-65Hz
4. fattore di potenza visualizzato: ritardo 0,001 in avanti 0,001
5. potere reattivo misurato: 0-9999Kvar
6. potenza attiva misurata: 0-9999KW
7. protezione assente di tensione: AC300V o CA 180V
8. capacità del contatto dell'uscita: CA 220V 7A
9. sensibilità: 20mA
10. modo di esposizione: 4 cifra LED rosso
11. consumo totale: 10VA
12. Dimensione del profilo: 144mm×144mm o 122mm×122mm o 170mm×110mm
13. Dimensione del foro di apertura: 138mm×138mm o 113mm×113mm o 162mm×102mm
14. Modo del montaggio: montaggio alimentabile dalla vite inversa del filo o railwaymounting.
15. portata della regolazione di valore:
a) Operazione automatica/manuale automatica/manuale
b) Fattore di potenza 0.70ind-0.70cap
c) ritardo di commutazione 2-200 S
d) condensatore che scarica durata 0-480 s
e) sopra tensione di linea 400-450V (tensione di tensione di fase: 230-265V)
f) tasso 0.1-30.0% di distorsione
g) Rapporto 50-4000/5 di trasformazione di CT
h) C1 capacità 0.1-100.0Kvar
i) Codice di uscita Pr-01-12
j) Circuiti di uscita 1-16 circuiti
k) indirizzo 1-255 di comunicazione
l) velocità 4800,9600,19200,115200 di comunicazione
