Descrizione generale

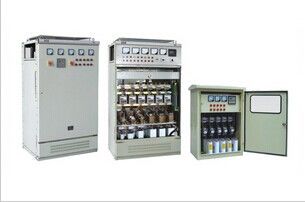

Compensazione di potere reattivo intelligente di serie di JiukangTM TBB0.4
L'installazione è un prodotto rivoluzionario di risparmio dell'elettricità sviluppato vicino
Noi stessi in base al riferimento alla struttura degli oppositori
dal mondo. È fornito del sistema di controllo del microcomputer, che
può compensare automaticamente la componente reattiva da parte a parte
pista intellettualizzata.

Principi di base dell'installazione
Il regolatore forza reattiva automatico della compensazione
dei campioni corrente attiva là della linea elettrica. Poi il microcomputer
nel regolatore analizza la corrente provata e trasmette
il segnale di controllo al out ha messo il relè, che controlla il contattore speciale
CJ19 di tipo condensatore di commutazione nel gabinetto della compensazione, per
per controllare la commutazione BSMJ0.4 del tipo autorigenerante di serie bassa tensione
metta da parte il condensatore e riduca l'attenuazione di linea e migliori la qualità di tensione.

Principi di base dell'installazione
1. Stati di servizio: Altitude≤2000m, temperatura ambiente -25℃
~45℃, humidity≤90% a 20℃ e ≤50% a 40℃,
e montando gradient≤5°.
2. Tensione nominale: 400VAC, 220VAC, 50/60Hz.
3. Potenza nominale: 22,5, 36, 40, 60, 72, 90, 120, 140, 180, 220, 375 Kvar.
4. Gamma di tensione di funzionamento: (0.85~1.10) volte di tensione nominale.
5. Corrente permissibile massima: 1,30 volte della corrente nominale.
6. Numero dei circuiti controllati: 4,6/
7. Tempo di commutazione: 30~90s/time, regolabile.
8. Metodo di operazione: Automatico, servizio continuo.
9. Quando il carico varia 5% - 100%, il valore del cosΦ rimane
oltre 0,95.

Descrizione generale
1. La piccola dimensione facilita l'installazione e la manutenzione di attrezzatura.
È progettata specialmente per compensazione reattiva di trifase
trasformatore con tensione nominale 380V e capacità 50~1000KVA.
2. Controllato il microcomputer ed adottando compensazione automatica
il modo, ha le funzioni complete e prestazione affidabile.
Il visualizzatore digitale del LED mostra il fattore di potenza della linea elettrica, variante
dal rivestimento isolante (0.00~0.99) alla conduzione (0.00~0.99).
3. I valori stabiliti di Cosφ, del ritardo e della sovratensione possono essere fissati da parte a parte
tre chiavi funzionali dell'insieme sulla tastiera del pannello ed indicate sul
visualizzatore digitale. Il dialogo uomo macchina conciso facilita l'operazione.
4. Con la lampada pilota che indica il rivestimento isolante, conducendo per funzionare e sovratensione,
Il LED suggerisce input di programma.
5. Con la funzione della protezione di sovratensione, è in funzione sicuro. (
il valore stabilito di sovratensione è stato fissato a 420V in fabbrica. Gli utenti
può risistemare è fra 400V e 450V secondo i loro propri ha bisogno di.)
Quando la tensione di linea di potere supera il valore stabilito, metro digitale di Cosφ
è cambiato automaticamente e mostra il valore attuale di tensione di
linea elettrica. Allo stesso tempo, spenge i condensatori dell'input
automaticamente, rapidamente e per gradi. Una volta che i riacquisti di tensione
normalmente, questa installazione funzionerà automaticamente ancora.
6. Avendo forte anti capacità di blocco, può resistere all'interferenza
l'impulso di 2000V ha introdotto direttamente attraverso la linea elettrica. L'indice
supera la norma speciale nazionale.
