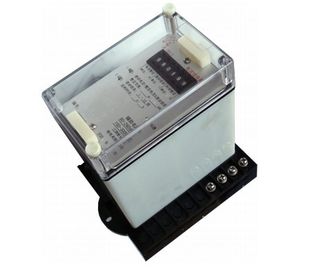

Capacità anti-disturbare JL-8 D serie preciso momento attuale protezione RELAY(JL-8D/5X2)

Anti-disturbi il RELÈ di protezione CORRENTE di TEMPO DEFINITO di SERIE della capacità JL-8D (JL-8D/5X2)

Il relè corrente di limite di defimite-tempo di serie di JL-8D è utilizzato poichè la protezione del relè che inizia la parte come circuito di CA della centrale elettrica è sovraccaricante o breve, dà un segno attento o ha tagliato le parti dell'errore

Scriva la nomina a macchina

□□□□□ DI JL-8D/□ X

Shell scrive: 3 prominenti & coperture mobili dei terminali; 4 JK-1; 5 CJ-1

Potere di Auxilary: 110V-220VAC UNA CC (altri da ordine)

Contatti del segnale: 1 contatto 2 del segnale di withou con un contatto del segnale

Gamma di tempo: 1 0.01s-0.99s; 2 0.1s-9.9s

Gamma corrente: 1 0.1A-9.9A; 2 1A-30A (altri da ordine)

Codice del relè di combinazione

Forma di combinazione: 2 una combinazione di relè corrente,

un relè di tempo e un relè del segnale

Tipo speciale di Jiang Ying Xinchangjiang RelayCO., srl

Relè corrente di IC

Tecnologia-parametri principali:

1 gamma corrente 0.1A-9.9A, unità 0.1A; 1A-30A, unità 1A (altri da ordine)

Gamma di tempo 0.01s-0.99s, unità 0.01s; 0.1s-9.9s, unità 0.1s (altri da ordine)

Potere di 2 Auxilary: 110V-220VAC CC (altri da ordine)

Rapporto risistemato 3 0.9~0.97

4 errori di modifica ≤2%

5 consumo di energia ﹤4W.

Capacità di contatto 6

Contatto del segnale: 30VDC 5A; 250VAC 5A

Contatto principale: 250VAC COSФ=1.0 5A

250VDC che fa 5A

250VDC τ=5mS che rompe 500W

Resistenza di isolamento 8

Il relè ogni terminali elettrici è collegato insieme. Alla parte di metallicoutside di non elettrificazione

o le coperture, la sua resistenza isolata sono di meno che 300MΩ misurato da tramegger con tensione di apertura è 500V.

Intensità di medium 9

Il relè ogni terminali elettrici è collegato insieme. E può resistere ad un CA di 2000Vand 50Hz

tensione (valore virtuale) alle coperture esterne metalliche di partor di non elettrificazione. Non c'è ripartizione isolata

o fenomeno di flashover

10 Anti-disturbano il relè della capacità anti-disturbano sono accordo con DL478-92 (valuta Tech>> del relè del Automatico-dispositivo <<Static di protezione e di sicurezza)
