Microprocessore differenziale del relè di protezione del trasformatore di energia eolica PCS-9671 tre

Protezione differenziale corrente d'avvolgimento di protezione del trasformatore elettrico PCS-9671 tre del relè del fermo differenziale del microprocessore. (87T), rilevazione di saturazione di CT

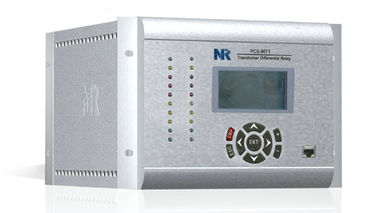

Il PCS-9671 è un relè su microelaboratore progettato per la protezione della due-bobina o dei trasformatori elettrici di tre-bobina con gli input di CT di massimo tre. Anche può essere usato per proteggere i reattori o applicarsi come protezione di differenziale del troncone. La protezione differenziale corrente del fermo, la protezione differenziale del unrestraint e la protezione limitata del guasto a terra sono assicurate.

Il relè è capace di campionatura dei segnali analogici dai trasformatori convenzionali, o di ricezione dei valori provati da CTs/VTs elettronico via la fusione delle unità. La logica programmabile, il LED, gli input binari e le uscite possono essere configurati secondo i requisiti specifici tramite il software tool. Fornisce le interfacce per il bus della stazione ed il bus di processo rispettivamente e sostiene il MMS di IEC 61850-8-1, OCA, il valore di campionamento di IEC 61850-9-2.

Protezione e controllo
Protezione differenziale corrente del fermo. (87T)

Due fasi con la basso regolazione e la alto-regolazione sono fornite per questa protezione. E la fase della basso regolazione ha potuto essere bloccata da saturazione di CT, dalla corrente di afflusso, dal overexcitation e guasto dal circuito di CT. Pure la fase della alto-regolazione ha potuto essere bloccata tramite guasto della corrente di afflusso e del circuito di CT.

Protezione differenziale corrente di Unrestraint. (50/87UT) È usato per rimuovere rapidamente l'errore interno serio.

Protezione limitata del guasto a terra. (Riferimento)

Le fino a 3 protezioni di riferimento basate sull'elemento differenziale corrente di zero-sequenza sono assicurate.

Protezione di sovracorrente di fase per ogni lato. (50/51P)

Le fino a 3 protezioni di sovracorrente sono assicurate.

Protezione meccanica. (La TA)

Fino a 8 canali meccanici sono forniti.

Controllo del circuito di CT. (CTS)

Il controllo del circuito di CT consiste di due elementi: L'anomalia del circuito di CT senza raccolta del rivelatore dell'errore ed i CT girano intorno al guasto con la raccolta del rivelatore dell'errore.

Didascalia corrente di afflusso dalla seconda armonica

la didascalia Fase-segregata, la didascalia trasversale e la didascalia composited sono fornite per la selezione.

Didascalia di Overexcitation dalla quinta armonica

Overexcitation è individuato via il rapporto della quinta corrente corrente e fondamentale armonica.

Rilevazione di saturazione di CT

La saturazione di CT è distinta via le seconde e terze armoniche composited.

Gestione
64 rapporti, di operazione di protezione annotazioni 1024 dell'allarme di controllo, 1024 annotazioni di operazione di controllo ed annotazioni 1024 di operazione di utente. 64 annotazioni di perturbazione e dell'errore. 1024 le ultime annotazioni di SOE, ultime annotazioni di seguenti elementi dichiarano il cambiamento. Fino a quattro porti 10Base-T/100Base-TX (RJ45) o due porti 100Base-FX con il MMS di IEC 61850-8-1 ed OCA per il messaggio, l'IEC 60870 5-103 sopra il TCP/IP o DNP non tempo critico 3,0. Due porti della parte posteriore RS-485 con l'IEC 60870-5-103. Fino a sei porti 100Base-FX con l'IEC 61850-9-2 che prova. Valore ed OCA per il messaggio del tempo critico. Un porto della parte posteriore RS-485 per sincronizzazione dell'orologio. Un porto della parte posteriore RS-232 per la stampante. 1 porto della piastra frontale RJ45 per prova e la regolazione. Cronometri la sincronizzazione via l'impulso, IRIG-B e SNTP.

Funzioni di prova ausiliarie
Prova di scatenamento virtuale della generazione e di comunicazione di reports.

Prova virtuale della generazione e di comunicazione di reports di auto-controllo.

Prova binaria virtuale della generazione e di comunicazione di reports del cambiamento di stato dell'input.

Prova di uscita binaria.

Registrazione d'avviamento manuale dell'errore
