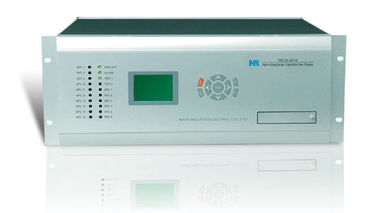

Gas ausiliario dell'olio del relè di protezione del trasformatore RCS-974 e di temperatura di bobina, pressione

Gas ausiliario dell'olio del relè di protezione del trasformatore RCS-974 e di temperatura di bobina, protezione di disaccordo di Palo di pressione

Il RCS-974 assicura la protezione ausiliaria per i trasformatori compreso la protezione meccanica, la protezione di disaccordo del palo e la protezione di guasto dell'interruttore. La fonte di protezione meccanica può essere progettata dalle quantità non elettriche quali gas, la temperatura di olio, la temperatura d'avvolgimento, la pressione ed il livello di olio. È completamente - compatibile con la comunicazione di IEC 61850.

Protezione meccanica. (26: olio e temperatura di bobina; 63: gas, pressione; 71: livello di olio; ecc)

Inizio di guasto dell'interruttore. (50BF)

Protezione di disaccordo di Palo.

Registratore di perturbazione e dell'errore.

64 pezzi di rapporti di scatenamento.

64 pezzi di rapporti dell'allarme.

64 pezzi di rapporti binari del cambiamento di stato dell'input.

Oscillography di alta risoluzione degli oscillogrammi dell'ultimo 24

(Compatibile con il formato internazionale di COMTRADE)

Porte di comunicazione posteriori: Ethernet (facoltativa) con RS-485 di IEC 61850 o 2 con

Protocollo di IEC 60870-5-103, 1 RS- 485 per sincronizzazione dell'orologio, 1 RS-232 con la stampante.

• Porta di comunicazione anteriore: 1 RS-232 per prova e la regolazione
