Protezione di differenziale del relè di protezione dell'unità del trasformatore del generatore PCS-985 87g

Protezione differenziale del relè di protezione dell'unità del trasformatore principale PCS-985 87g, protezione di sovracorrente, protezione di sovraccarico di Definito-tempo, protezione di sovraccarico di Inverso-tempo

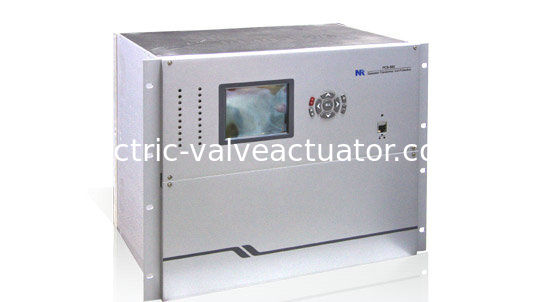

Il PCS-985 assicura la protezione principale e di sostegno completa delle unità del trasformatore principale che comprende solitamente il generatore, trasformatore principale, trasformatore ed eccitatore ausiliario o trasformatore di eccitazione. Sostiene i collegamenti a CTs/VTs convenzionale e a CTs/VTs elettronico ed è ampiamente usato in turbo-dinamo della grande capacità, generatore della turbina a gas e generatore di corrente nucleare con differenti modi di collegamento.

Per un'unità vitale del trasformatore principale, due insiemi di PCS-985 possono essere usati per raggiungere la configurazione duplicata della protezione. Due gruppi differenti di CT di uso PCS-985 e protezione principale e di sostegno in un PCS-985 gruppo di CT della parte uno.

Protezione del generatore

Protezione differenziale. (87G)
Protezione di differenziale di DPFC. (87G)
Alta protezione differenziale trasversale sensibile. (87G)
Protezione contro le sovratensioni longitudinale di zero-sequenza per l'errore del interturn. (59N/60)
Protezione direzionale di DPFC per l'errore di inter giro. (67)
Protezione controllata di sovracorrente di tensione. (50)
Protezione fase per fase di impedenza. (21G)
Funzione corrente estrema di didascalia al terminale del generatore.
Protezione fondamentale di tensione di zero-sequenza per il guasto a terra dello statore. (64S)
Protezione di rapporto di sovratensione della terza armonica per il guasto a terra dello statore. (64S)
Protezione differenziale di sovratensione della terza armonica per il guasto a terra dello statore. (64S)
protezione 100% del guasto a terra dello statore con l'iniezione di tensione. (64R)
Protezione un punti del guasto a terra del rotore. (64R1)
Protezione due punti del guasto a terra del rotore. (64R2)
protezione di sovraccarico dello statore di Definito-tempo. (50S)
protezione di sovraccarico dello statore di Inverso-tempo. (51S)
protezione di sovraccarico di negativo-sequenza di Definito-tempo. (50Q)
protezione di sovraccarico di negativo-sequenza di Inverso-tempo. (51Q)

Applicazioni tipiche
protezione di Perdita-de-eccitazione. (40)
In disaccordo protezione. (78)
Protezione contro le sovratensioni. (59)
protezione di sovra-eccitazione di Definito-tempo. (24)
protezione di sovra-eccitazione di Inverso-tempo. (24)
protezione forza inversa. (32R)
Protezione a bassa potenza. (37G)
Protezione forza inversa di scatenamento sequenziale. (32R)
Protezione di Underfrequency. (81U)
Protezione di Overfrequency. (81O)
Protezione arresto/di partenza della corrente differenziale.
Protezione arresto/di partenza di tensione di zeri-equence.
Protezione Bassa-freuquency di sovracorrente. (50)
Protezione involontaria di stimolazione. (50/27)
Protezione di guasto dell'interruttore. (50BF)
Funzione dell'equilibrio di tensione. (60)
Controllo del circuito del VT. (VTS)
Controllo del circuito di CT. (CTS)

Trasformatore di eccitazione/protezione di Excitor

Protezione differenziale. (87ET)
Protezione di sovracorrente. (50)
protezione di sovraccarico di Definito-tempo. (50)
protezione di sovraccarico di Inverso-tempo. (51)

Protezione principale del trasformatore
Protezione di differenziale dell'unità del trasformatore principale. (87GTU)
Protezione differenziale. (87T)
Protezione di differenziale di DPFC. (87T)
Protezione limitata del guasto a terra. (64REF)
Protezione fase per fase di impedenza sul lato di alta tensione. (21P)
Protezione controllata di sovracorrente di tensione sul lato di alta tensione. (50)
Allarme di sovraccarico. (49)
Inizio del raffreddamento. (49)
Protezione direzionale di sovracorrente di zero-sequenza sul lato di alta tensione. (67G)
protezione di sovracorrente di zero-sequenza di Inverso-tempo sul lato di alta tensione. (51G)
Protezione di tensione di zero-sequenza di Gap sul lato di alta tensione.
Protezione corrente di zero-sequenza di Gap sul lato di alta tensione.
allarme di tensione di Zero-sequenza sul lato di LV.
protezione di sovra-eccitazione di Definito-tempo. (24)
protezione di sovra-eccitazione di Inverso-tempo. (24)
Protezione di discrepanza di Palo sul lato di alta tensione. (62PD)
Protezione di flashover dell'interruttore.
Controllo del circuito del VT. (VTS)
Controllo del circuito di CT. (CTS)

Trasformatore ausiliario
Protezione differenziale. (87T)
Protezione controllata di sovracorrente di tensione sul lato di alta tensione. (50P)
La tensione ha controllato la protezione di sovracorrente del ramo 1 sul lato di LV. (50P)
La tensione ha controllato la protezione di sovracorrente del ramo 2 sul lato di LV. (50P)
protezione di sovracorrente di Zero-sequenza del ramo 1 sul lato di LV. (50G)
protezione di sovracorrente di Zero-sequenza del ramo 2 sul lato di LV. (50G)
Allarme di sovraccarico. (49)
Inizio del raffreddamento. (49)
Cambiamento del rubinetto del su carico di didascalia. (OLTC)
Controllo del circuito del VT. (VTS)
Controllo del circuito di CT. (CTS)

Varie
Protezione meccanica.
Tensione ed adeguamento corrente dell'auto della deriva.
Autodiagnostico.
Sincronizzazione dell'orologio di GPS.
Registratore dell'errore.
