Relè di disaccordo di protezione del trasformatore di RCS-985T con controllo e le funzioni di controllo

Il relè di disaccordo della protezione del trasformatore di RCS-985T ha limitato la protezione della protezione del guasto a terra e di sovraccarico del termale

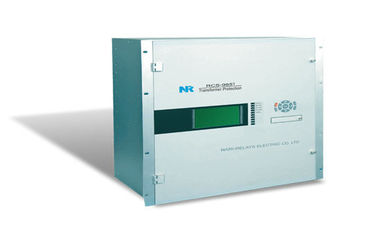

Il RCS-985T è una protezione ad alto rendimento del trasformatore destinata alle applicazioni trasformatori startup/standby ed ai trasformatori ausiliari in centrali elettriche. Questa protezione interamente integrata del trasformatore integra le funzioni di controllo della protezione, di controllo e per fornire agli utenti una soluzione completa, affidabile e redditizia. Il RCS-985T è completamente - compatibile con la comunicazione di IEC 61850 con un'unità supplementare di comunicazione.


Protezione e controllo

Protezione differenziale di percentuale variabile del pendio (un massimo di 7 lati). (87T)
Protezione differenziale libera. (50/87UT)
Protezione limitata del guasto a terra (protezione corrente differenziale di zero-sequenza) sul lato di alta tensione. (64REF/87G)
Protezione limitata del guasto a terra (protezione corrente differenziale di zero-sequenza) sul lato A. (64REF/87G) di LV
Protezione limitata del guasto a terra (protezione corrente differenziale di zero-sequenza) sul lato B. (64REF/87G) di LV
Protezione controllata di sovracorrente di tensione sul lato di alta tensione. (50P/51P)
La tensione ha controllato la protezione direzionale di sovracorrente di zero-sequenza sul lato di alta tensione. (50N/51N/67N)

Protezione contro le sovratensioni di zero-sequenza di Gap sul lato di alta tensione. (59N)
Protezione di sovracorrente di zero-sequenza di Gap sul lato di alta tensione. (50N/51N)
La tensione ha controllato la protezione di sovracorrente dei rami sul lato di LV. (50P/51P)
Protezione di disaccordo di Palo. (62PD)
Sopra protezione di eccitazione. (24)
Protezione termica di sovraccarico. (49)
Funzione di raffreddamento di inizio. (49)
cambiamento (OLTC) del rubinetto del Su carico che blocca funzione durante il sovraccarico. (49)
allarme di tensione di Zero-sequenza dei rami sul lato di LV. (59G)
Controllo di guasto del circuito del VT.
Controllo di guasto del circuito di CT.
Rilevazione di saturazione di CT.

Controllo e misurare

Autodiagnostico.
Monitoraggio ed allarme di corrente continua.
Registratore di evento compreso un cambiamento di 256 stati dei rapporti binari dell'input, di 64 rapporti di auto-controllo e di 64 relazioni di gestione.
Registratore di perturbazione compreso 64 rapporti d'incidente e 8 forme d'onda. Il tempo record massimo spetta a 15s per la singola forma d'onda dell'errore. (Il formato di file del registratore di perturbazione è compatibile con l'archivio internazionale di COMTRADE.)
Sincronizzazione dell'orologio di GPS: PPS (impulso al secondo)

Comunicazione

2 porti della parte posteriore di comunicazione RS-485 si conformano al protocollo di IEC 60870-5-103 o al protocollo di Modbus.
3 porte Ethernet facoltative si conformano al protocollo di IEC 60870-5-103 sopra il TCP/IP
