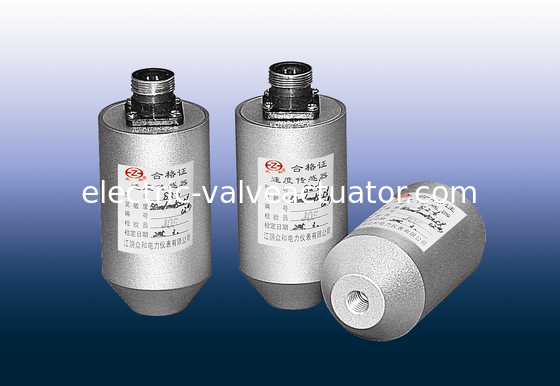

Sensore di velocità magnetoelettrico SZ-6

Il sensore di velocità magnetoelettrico SZ-6 è un sensore inerziale che utilizza il principio di induzione magnetoelettrica per trasformare i segnali di vibrazione nei segnali di tensione, che sono proporzionali al valore della velocità di vibrazione. Può essere usato per misurare la vibrazione di sopportare i sedili, le intelaiature, o le strutture (vibrazione assoluta riguardante spazio inerziale). Direttamente è installato fuori della macchina ed è estremamente conveniente per uso e manutenzione.

PARAMETRI TECNICI

■Sensibile: 50mV/mm/sec±5%;

Condizioni di prova: (ha misurato ad una temperatura 20 del ℃ del ℃± 5 a 80Hz e ad una velocità di 10mm/s)

■Limite di ampiezza: μ 2000 del ≤ m. (da picco a picco);

■Risposta in frequenza: (10-1000) hertz;

■Accelerazione massima: 10g;

■Direzione di misura: verticale o orizzontale; (Universale) tipo di SZ-6c

■Metodo dell'installazione: Utilizzi un M10 nel foro concentrare al fondo della fissazione della vite del × 1 del sensore;

■Metodo dei collegamenti dell'uscita: Connettore di aviazione SZ-6;

Tipo terminale filo di SZ-6c;

■Condizioni ambientali: prova della polvere ed a prova d'umidità

■Temperatura di uso: (- ℃ di 30~120);

■Umidità relativa: ≤ 95% (non condensare);

■Dimensioni del profilo: SZ-6: × 78mm di Φ trentacinque;

SZ-6c: × 55mm di Φ ventinove;

Guida di ordine

Codice: SZ-6; SZ-6c.

Tipo SZ-6
