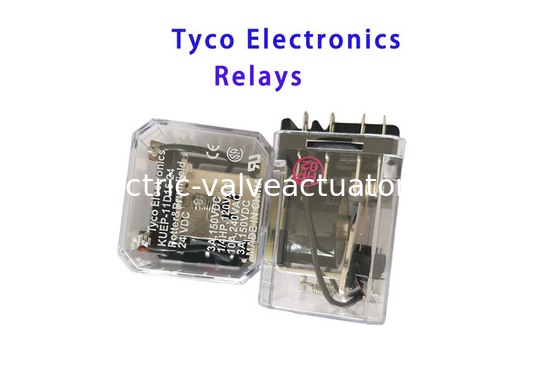

24VDC Quick Connect Tyco Electronics Relay TE Connettività KUP-11A55-120

Descrizione del prodotto:

Relai di serie KUEP

1 Modulo X, 2 Modulo A e 2 Modulo C

10 ampere di corrente nominale

Fuoco magnetico

Vari tipi di montaggio

Lampada indicativa disponibile

Caratteristiche:

• CUEP

  Contattore:

  Rapido collegamento, soldatore.

  Contatto - Classe corrente = Classe da 5A a 10A

  corrente di contatto (A) = 10

  Contatto - Limitazione della corrente continua (A) 10

  Contatto - corrente di produzione limitante (A) = 10

  Contatto - corrente di rottura di limitazione (A) = 10

  Isolamento - Dielettrico iniziale tra coil/classe di contatto = classe 1500V a 2500VA

  Isolamento - Dielettrico iniziale tra contatti aperti (V rms) = 1200

  Resistenza dielettrica - corpo di contatto del filo (V rms) = 2200

  Contatto - tensione nominale (vDC) = 150

  Contatto - corrente di limitazione di breve durata (A) = 10

  Contatto - commutazione carico raccomandato.Min.= 300mA a 12V

  tensione della linea (VDC) = 24

  tensione della linea (2)= 472

  Potenza nominale della linea (mw) = 1250

  Classe di potenza nominale della bobina = classe da 1W a 1,5W

  Isolamento - Resistenza iniziale dell'isolamento (MR= 100000)

  Dimensione:

  Classe di lunghezza meccanica = da 35 mm a 40 mm

  Lunghezza (mm) = 38,90[1,550]

  Meccanica - Classe larghezza = da 30 mm a 40 mmClasse

  Larghezza (mm [in]) = 35,70[1,405]

  Meccanica - Classe di altezza = da 40 mm a 50 mmClasse 5

  Altezza (mm [in]) = 48,40[1.905]

  Tipo di installazione = Socket

  Peso (g [oz]) = 85,00[2,988]

  Materiale di contatto = AgCdO

  Contatto - Numero di polacchi = 1

  Contatto - Caratteristiche speciali = MagneticBlowout

  Modulo di combinazione di contatti = 1 Modulo X ((NO,Bridging)

  Sistema di eccitazione della bobina = monostabile, CC

  Coil - Caratteristiche particolari = UL Coil InsulationClass B

  Norma: RoHS/ELV

  Norme approvate/registrate = CSA, UL

  Ambientale - Categoria di protezione = RTI Ambientale - Temperatura ambiente, Max.(°c[F]) = 70[158]

  Classe ambientale - Classe di temperatura ambiente = da 50°C a 70°C

  Accessori/tipo di presa = presa in pista presa in pista, presa in presa, presa in PCB presa in presa, presa in presa DIN-rail presa in presa, presa in presa del telaio

Parametri tecnici:

Applicazioni:

Supporto e servizi:

Offriamo supporto tecnico e servizio per il controllo elettronico del relè.

Forniamo servizi di riparazione e manutenzione per garantire che il vostro relè di controllo elettronico rimanga in condizioni ottimali.Offriamo anche pezzi di ricambio e componenti per aiutarvi a mantenere il vostro sistema in regola.

Possiamo fornire supporto e assistenza a distanza o sul posto, a seconda delle vostre esigenze..

Imballaggio e trasporto:

Imballaggio e spedizione del relè di controllo elettronico:

• Il prodotto deve essere confezionato in una scatola di cartone con involucro a bolle.
• Dovrebbe essere spedito tramite un corriere affidabile con assicurazione.
• La confezione deve essere chiaramente etichettata indicando il contenuto.
