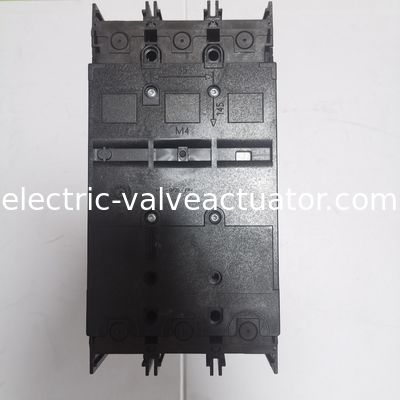

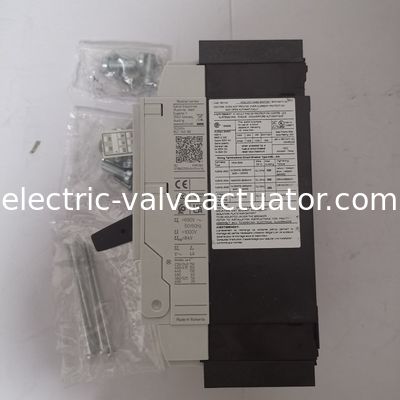

Eaton cassa stampata interruttore di circuito accessorio interruttore isolamento interruttore, interruttore cassa stampata NS2-160-NA

Numero di catalogo

102684

Codice modello

NS2-160-NA

EAN

4015081025442

Lunghezza/profondità del prodotto

142 mm

Altezza del prodotto

185 mm

Larghezza del prodotto

105 mm

Peso del prodotto

2.404 kg

Compliance

Conforme alla RoHS

Certificazioni

IEC 60947-2
CSA (file n. 22086)
Certificato CSA
UL 489
Disegnati per l'America del Nord
CSA-C22.2 n. 5-09
UL/CSA
CSA (classe n. 4652-06)
UL (numero di controllo della categoria WJAZ)
UL (numero di fascicolo E148671)
Marcatura CE
IEC
UL elencato

Catalogo globale

102684

Specifiche del prodotto

Indice di amperaggio

160 A

tensione nominale

690 V - 690 V

Tipo di telaio dell'interruttore

N2

Caratteristiche

Unità di protezione
Azionamento motore opzionale

10.10 Aumento della temperatura

Il costruttore del pannello è responsabile del calcolo dell'aumento di temperatura.

10.11 Classificazione di cortocircuito

Il costruttore del pannello deve rispettare le specifiche relative all'apparecchiatura di scambio.

10.12 Compatibilità elettromagnetica

Il costruttore del pannello deve rispettare le specifiche relative all'apparecchiatura di scambio.

10.13 Funzione meccanica

Il dispositivo soddisfa i requisiti, purché siano osservate le informazioni contenute nel foglio d'istruzioni (IL).

10.2.2 Resistenza alla corrosione

Risponde ai requisiti della norma del prodotto.

10.2.3.1 Verifica della stabilità termica degli involucri

Risponde ai requisiti della norma del prodotto.

10.2.3.2 Verificazione della resistenza dei materiali isolanti al calore normale

Risponde ai requisiti della norma del prodotto.

10.2.3.3 Resistenza dell'insulina al calore/fuoco anormale per effetto elettrico interno

Risponde ai requisiti della norma del prodotto.

10.2.4 Resistenza alle radiazioni ultraviolette (UV)

Risponde ai requisiti della norma del prodotto

10.2.5 Sollevamento

Non si applica, in quanto l'intero apparecchio di scambio deve essere valutato.

10.2.6 Urti meccanici

Non si applica, in quanto l'intero apparecchio di scambio deve essere valutato.

10.2.7 Iscrizioni

Risponde ai requisiti della norma del prodotto.

10.3 Grado di protezione degli assemblaggi

Non si applica, in quanto l'intero apparecchio di scambio deve essere valutato.

10.4 Dispositivi liberi e distanze di galleggiamento

Risponde ai requisiti della norma del prodotto.

10.5 Protezione da scosse elettriche

Non si applica, in quanto l'intero apparecchio di scambio deve essere valutato.

10.6 Incorporazione di dispositivi e componenti di commutazione

Non si applica, in quanto l'intero apparecchio di scambio deve essere valutato.

10.7 Circuiti e collegamenti elettrici interni

E' responsabilità del costruttore del pannello.

10.8 Collegamenti per conduttori esterni

E' responsabilità del costruttore del pannello.

10.9.2 Potenza elettrica a frequenza di potenza

E' responsabilità del costruttore del pannello.

10.9.3 resistenza all'impulso

E' responsabilità del costruttore del pannello.

10.9.4 Prova di involucri di materiale isolante

E' responsabilità del costruttore del pannello.

Grado di inquinamento

3

Metodo di montaggio

Fissato
Montaggio opzionale della rotaia DIN (top hat rail)
Dispositivo integrato tecnica integrata fissa

Dissipazione termica dell'apparecchiatura, dipendente dalla corrente

24.35 W

Temperatura di funzionamento ambiente - massimo

70 °C

Temperatura di funzionamento ambiente - min

-25 °C

Temperatura di conservazione ambiente - massimo

70 °C

Temperatura di conservazione ambiente - min

-40 °C

Corrente nominale (Iu)

250 A

Visualizzazione
Specificità
Risorse
102684
Numero di serie STBN2250404054414
Eaton Moeller serie NZM - Interruttore di circuito a cassa stampata.
Specificativi generali
Nome del prodotto
Eaton Moeller serie NZM cassa stampata interruttore
Numero di catalogo
102684
Codice modello
NS2-160-NA
EAN
4015081025442
Lunghezza/profondità del prodotto
142 mm
Altezza del prodotto
185 mm
Larghezza del prodotto
105 mm
Peso del prodotto
2.404 kg
Compliance
Conforme alla RoHS
Certificazioni
IEC 60947-2
CSA (file n. 22086)
Certificato CSA
UL 489
Disegnati per l'America del Nord
CSA-C22.2 n. 5-09
UL/CSA
CSA (classe n. 4652-06)
UL (numero di controllo della categoria WJAZ)
UL (numero di fascicolo E148671)
Marcatura CE
IEC
UL elencato
Catalogo globale
102684
Specifiche del prodotto
Indice di amperaggio
160 A
tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore
N2
Caratteristiche
Unità di protezione
Azionamento motore opzionale
10.10 Aumento della temperatura
Il costruttore del pannello è responsabile del calcolo dell'aumento di temperatura.
10.11 Classificazione di cortocircuito
Il costruttore del pannello deve rispettare le specifiche relative all'apparecchiatura di scambio.
10.12 Compatibilità elettromagnetica
Il costruttore del pannello deve rispettare le specifiche relative all'apparecchiatura di scambio.
10.13 Funzione meccanica
Il dispositivo soddisfa i requisiti, purché siano osservate le informazioni contenute nel foglio d'istruzioni (IL).
10.2.2 Resistenza alla corrosione
Risponde ai requisiti della norma del prodotto.
10.2.3.1 Verifica della stabilità termica degli involucri
Risponde ai requisiti della norma del prodotto.
10.2.3.2 Verificazione della resistenza dei materiali isolanti al calore normale
Risponde ai requisiti della norma del prodotto.
10.2.3.3 Resistenza dell'insulina al calore/fuoco anormale per effetto elettrico interno
Risponde ai requisiti della norma del prodotto.
10.2.4 Resistenza alle radiazioni ultraviolette (UV)
Risponde ai requisiti della norma del prodotto.
10.2.5 Sollevamento
Non si applica, in quanto l'intero apparecchio di scambio deve essere valutato.
10.2.6 Urti meccanici
Non si applica, in quanto l'intero apparecchio di scambio deve essere valutato.
10.2.7 Iscrizioni
Risponde ai requisiti della norma del prodotto.
10.3 Grado di protezione degli assemblaggi
Non si applica, in quanto l'intero apparecchio di scambio deve essere valutato.
10.4 Dispositivi liberi e distanze di galleggiamento
Risponde ai requisiti della norma del prodotto.
10.5 Protezione da scosse elettriche
Non si applica, in quanto l'intero apparecchio di scambio deve essere valutato.
10.6 Incorporazione di dispositivi e componenti di commutazione
Non si applica, in quanto l'intero apparecchio di scambio deve essere valutato.
10.7 Circuiti e collegamenti elettrici interni
E' responsabilità del costruttore del pannello.
10.8 Collegamenti per conduttori esterni
E' responsabilità del costruttore del pannello.
10.9.2 Potenza elettrica a frequenza di potenza
E' responsabilità del costruttore del pannello.
10.9.3 resistenza all'impulso
E' responsabilità del costruttore del pannello.
10.9.4 Prova di involucri di materiale isolante
E' responsabilità del costruttore del pannello.
Grado di inquinamento
3
Metodo di montaggio
Fissato
Montaggio opzionale della rotaia DIN (top hat rail)
Dispositivo integrato tecnica integrata fissa
Dissipazione termica dell'apparecchiatura, dipendente dalla corrente
24.35 W
Temperatura di funzionamento ambiente - massimo
70 °C
Temperatura di funzionamento ambiente - min
-25 °C
Temperatura di conservazione ambiente - massimo
70 °C
Temperatura di conservazione ambiente - min
-40 °C
Corrente nominale (Iu)
250 A
Corrente nominale (Iu) (UL 489 csa 22.2 n. 5.1)
250 A
Numero di contatti ausiliari (contatti di cambio)
0
Numero di punti di contatto ausiliari (normalmente chiusi)
0
Numero di punti di contatto ausiliari (punti di contatto normalmente aperti)
0
Cambiare posizione
I, + 0
Grado di protezione
Nel settore dei dispositivi HMI: IP20 (tipo di protezione di base)
IP20
Direzione dell'approvvigionamento in entrata
Come richiesto
Tipo di collegamento elettrico del circuito principale
Collegamento a vite
Durata di vita, meccanica
20000 operazioni
Categoria di sovratensione
III
Grado di protezione (IP), lato anteriore
IP66 (con maniglia rotante dell'accoppiamento della porta)
IP40 (con circuito isolante)
Grado di protezione (terminazioni)
IP00 (terminazioni, isolatore di fase e terminale della banda)
IP10 (terminale della galleria)
Numero di pali
Tre poli
Capacità del terminale (strisce di rame)
Min. 2 segmenti di 16 mm x 0,8 mm al collegamento posteriore (perforato)
Max. 10 segmenti di 16 mm x 0,8 mm al terminale della scatola
Max. 10 segmenti di 24 mm x 0,8 mm al collegamento posteriore (perforato)
Max. 8 segmenti di 15,5 mm x 0,8 mm (2x) alla casella terminale
Min. 2 segmenti di 9 mm x 0,8 mm al terminale della scatola
NA: massimo 10 segmenti di 16 mm x 0,8 mm al collegamento posteriore (perforato)
NA: min. 2 segmenti di 16 mm x 0,8 mm al collegamento posteriore (perforato)
Durata di vita, elettrica
10000 operazioni a 415 V AC-1
7500 operazioni a 690 V AC-1
10000 operazioni a 400 V AC-1
6500 operazioni a 400 V AC-3
5000 operazioni a 690 V AC-3
6500 operazioni a 415 V AC-3
Funzioni
Disconnettori/interruttori principali
Tipo
Disconnettore di interruttore
Caratteristiche particolari
IEC/EN 60947-2: interruttori senza sovraccorrente (CBI-X) con caratteristiche di interruttore principale e caratteristiche di isolamento conformi a IEC/EN 60204.
corrente nominale = corrente nominale ininterrotta: 160 A
Applicazione
altri dispositivi per la trasmissione di dati
Posizione del collegamento per il circuito di corrente principale
Lato anteriore
Corrente di funzionamento nominale per dissipazione di calore specificata (In)
160 A
Perdita di potenza
24.3 W
Tempo di interruzione totale del cortocircuito
< 10 ms
Impostazione non ritardata di rilascio del cortocircuito - massimo
2500 A
Impostazione non ritardata di rilascio del cortocircuito - min
2500 A
Capacità del terminale (barra di rame)
NA: min. 16 mm x 5 mm direttamente al collegamento posteriore dell'interruttore
Max. 24 mm x 8 mm direttamente al collegamento posteriore dell'interruttore
M8 alla connessione della vite posteriore
Min. 16 mm x 5 mm direttamente al collegamento posteriore dell'interruttore
NA: M8 per il collegamento della vite posteriore
NA: massimo 20 mm x 5 mm direttamente al collegamento posteriore dell'interruttore
Capacità del terminale (conduttore/cavo solido in rame)
6 mm2 - 16 mm2 (2x) al terminale della scatola
NA: 6 AWG (1x) al terminale del tunnel
10 mm2 - 16 mm2 (1x) al terminale della scatola
4 mm2 - 16 mm2 (2x) direttamente al collegamento posteriore dell'interruttore
10 mm2 - 16 mm2 (1x) direttamente al collegamento posteriore dell'interruttore
16 mm2 (1x) al terminale del tunnel
NA: 12 - 6 AWG (1x) al terminale della casella
NA: 12 - 6 AWG (1x) diretto al collegamento posteriore dell'interruttore
Capacità del terminale (conduttore/cavo solido in alluminio)
10 mm2 - 16 mm2 (2x) direttamente al collegamento posteriore dell'interruttore
10 mm2 - 16 mm2 (1x) direttamente al collegamento posteriore dell'interruttore
16 mm2 (1x) al terminale del tunnel
Capacità del terminale (conduttore/cavo a filo di rame)
6 mm2 - 25 mm2 (2x) al terminale della scatola
25 mm2 - 185 mm2 (1x) direttamente al collegamento posteriore dell'interruttore
10 mm2 - 70 mm2 (1x) al terminale della scatola
25 mm2 - 185 mm2 (1x) al terminale del tunnel a 1 buco
NA: 4 - 350 AWG/kcmil (1x) al terminale della casella
NA: 4 - 350 AWG/kcmil (1x) al terminale di una galleria
25 mm2 - 70 mm2 (2x) direttamente al collegamento posteriore dell'interruttore
Capacità del terminale (conduttore/cavo a filo in alluminio)
25 mm2 - 185 mm2 (1x) al terminale del tunnel a 1 buco
25 mm2 - 35 mm2 (2x) diretto al collegamento posteriore dell'interruttore
25 mm2 - 35 mm2 (1x) direttamente al collegamento posteriore dell'interruttore
Tipo di maniglia
Manovra a ruota
Impostazione della corrente a breve ritardo (Isd) - massimo
0 A
Impostazione della corrente a breve ritardo (Isd) - min
0 A
Impostazione della corrente istantanea (II) - massimo
2500 A
Impostazione della corrente istantanea (II) - min
2500 A
Numero di operazioni all'ora - massimo
120
Impostazione della corrente di sovraccarico (Ir) - massimo
0 A
Impostazione della corrente di sovraccarico (Ir) - min
0 A
Capacità nominale di rottura di cortocircuito Ics (IEC/EN 60947) a 230 V, 50/60 Hz
150 kA
Capacità nominale di rottura di cortocircuito Ics (IEC/EN 60947) a 400/415 V, 50/60 Hz
150 kA
Capacità nominale di rottura di cortocircuito Ics (IEC/EN 60947) a 440 V, 50/60 Hz
130 kA
Capacità nominale di rottura di cortocircuito Ics (IEC/EN 60947) a 525 V, 50/60 Hz
37.5 kA
Capacità nominale di rottura di cortocircuito Ics (IEC/EN 60947) a 690 V, 50/60 Hz
5 kA
Capacità nominale di produzione di cortocircuito Icm a 400/415 V, 50/60 Hz
330 kA
Capacità nominale di cortocircuito Icm a 440 V, 50/60 Hz
286 kA
Capacità nominale di cortocircuito Icm a 525 V, 50/60 Hz
105 kA

Capacità nominale di produzione di cortocircuito Icm a 690 V, 50/60 Hz

53 kA

Termini standard

Terminale a vite

Termini facoltativi

Terminale della scatola, connessione posteriore, terminale del tunnel

Tensione nominale di funzionamento Ue (UL) - max

600 Y / 347 V

Capacità nominale di produzione di cortocircuito Icm a 240 V, 50/60 Hz

330 kA

tensione di resistenza all'impulso nominale (Uimp) ai contatti ausiliari

6 000 V

tensione di resistenza all'impulso nominale (Uimp) ai contatti principali

8 000 V

Tensione nominale di isolamento (Ui)

1000 V CA
