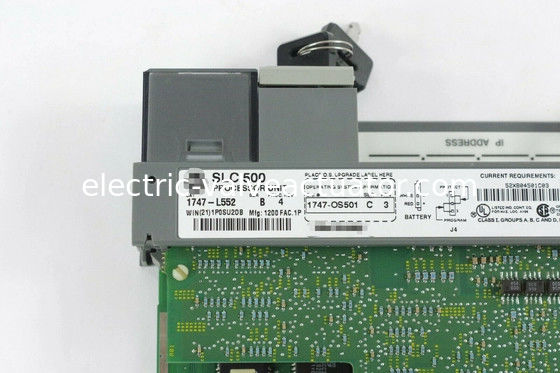

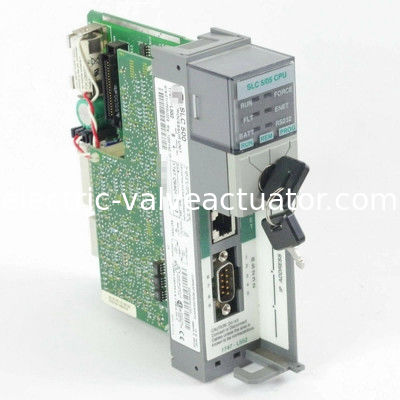

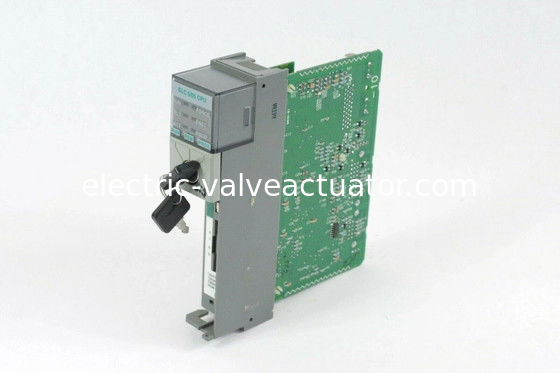

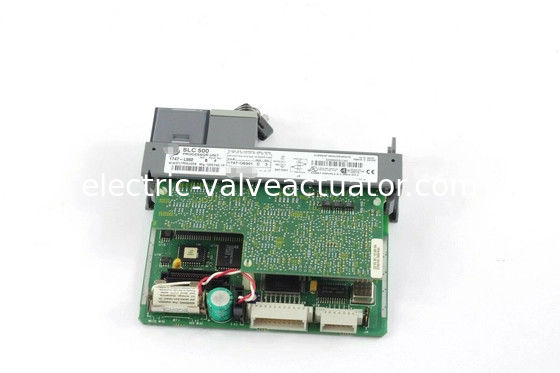

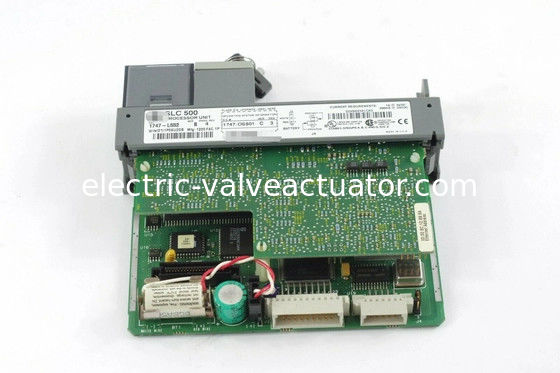

MEMORIA dell'UTENTE del modulo 32 K dello SpA del regolatore dell'unità dell'unità di elaborazione di 1747-L552 SLC 500

Descrizione di MODULO CPU 1747-L552 32 K MEMORIA UTENTE CONTROLLER SLC-5/05

Dettagli rapidi:

• 1747-L552
• MODULO CPU
• 32 K MEMORIA UTENTE
• CONTROLLER SLC-5/05
• 32 K
• COMUNICAZIONE ETHERNET E RS-232
• MEMORIA UTENTE
• I/O ANALOGICI LOCALI
• COME A1747-L552
• COME E1747-L552
• COME R1747-L552

Informazioni su 1747-L552

Il 1747-L552 è un processore SLC 500 che appartiene alla sottocategoria SLC 5/05. Questo processore è un processore a slot singolo che si collega direttamente al backplane di qualsiasi chassis SLC 500. Questo processore è integrato con una porta RS232 per la comunicazione peer-to-peer e la comunicazione Ethernet per applicazioni in rete e lo scambio simultaneo di dati.

Questo processore è ideale per l'uso in applicazioni di medie e grandi dimensioni con particolare attenzione all'integrazione dell'area a livello di macchina con il livello aziendale. Questo processore fornisce anche pratiche funzionalità di integrazione per i requisiti dell'Industrial Internet of Things (IIoT).

A differenza di altri processori della piattaforma SLC 500, la capacità di comunicazione integrata di questi processori include DH485, Data Highway Plus (DH+), I/O remoto e DeviceNet. Questi protocolli di comunicazione sono proprietari e richiedono moduli speciali o convertitori e gateway di terze parti per abilitare l'integrazione verticale. Con l'Ethernet integrata, questo processore è pronto all'uso per l'integrazione verticale.

La porta di comunicazione RS232 è una classica porta di comunicazione ideale per la comunicazione Human Machine Interface (HMI) che viene tipicamente installata sullo stesso pannello in cui è installato il processore Programmable Logic Controller (PLC), poiché RS232 ha una copertura a distanza limitata.

L'ampia capacità di memoria del 1747-L552 offre una capacità di I/O di 4096 ingressi e uscite che consente al processore di controllare più piccoli processi o un singolo processo di grandi dimensioni. La criticità del sistema deve essere considerata per pianificare correttamente quali processi possono essere inclusi con gli stessi processori. Supporta anche l'implementazione della topologia I/O remota per consentire l'installazione strategica dei moduli I/O.

Questo modulo ha una memoria utente massima di 32K parole, con 28K parole per i dati o il programma e 4K parole per i dati utente. Il processore ha anche un numero massimo assoluto di I/O pari a 4096 ciascuno per entrambi gli ingressi e le uscite. Ha anche un massimo locale analogico di 480 punti. Questo processore supporta fino a centosette (107) istruzioni di programmazione e consente l'installazione di un massimo di tre (3) chassis con un massimo di trenta (30) slot. La corrente di ingresso massima di questo processore è 1A a 5 Volt CC e 0A a 24 Volt CC. Viene fornito con un tempo di scansione del programma tipico di 0,9 millisecondi/K, un tempo di scansione I/O di 0,225 millisecondi e un'esecuzione bit XIC di 0,37 µs.


A seconda del carico dell'alimentatore, questo processore ha un tempo di mantenimento della scansione del programma da 20 millisecondi a 3 secondi dopo una perdita di alimentazione. Ha una vibrazione operativa di 0,015 pollici, uno spostamento picco-picco a 5-57 Hertz e un'accelerazione di 2,5 G a 57-2000 Hertz. Questo processore ha anche uno shock operativo di 30 G e un'umidità relativa non condensante dal 5 al 95%. L'intervallo di temperatura operativa di questo processore è da 0 a 60 gradi Celsius e l'intervallo di temperatura di stoccaggio è da -40 a 85 gradi Celsius.

L'unico modulo di memoria compatibile per questo processore è il 1747-M13 per la versione firmware Series C OS501 o successiva. L'alimentazione deve essere spenta quando si aggiunge o si rimuove un modulo. I LED di stato sono disponibili per questo processore e consentono di monitorare il suo stato attuale. Il processore 1747-L552 ha un involucro di tipo aperto e viene montato tramite uno chassis. L'intero processore misura 145 x 35 x 142 millimetri. La connessione Ethernet di questo processore è abilitata BOOTP e supporta fino a 48 connessioni in entrata o in uscita. È inoltre possibile configurare il processore manualmente utilizzando il software di programmazione RSLogix 500, a parte una richiesta BOOTP/DHCP. Le connessioni in uscita possono stabilire una sola connessione per nodo di destinazione. Più istruzioni MSG condivideranno la stessa connessione se utilizzano lo stesso nodo di destinazione. Questo processore ha anche una porta RS-232 e una memoria di backup flash. Ha una batteria al litio sostituibile dall'utente che dura in media due anni. Il processore 1747-L552 ha un condensatore e questo consente al processore di funzionare per almeno 30 minuti utilizzando il backup della batteria mentre la batteria stessa è stata scollegata. La batteria deve essere collegata al processore entro 30 minuti per evitare di perdere dati nella RAM.
