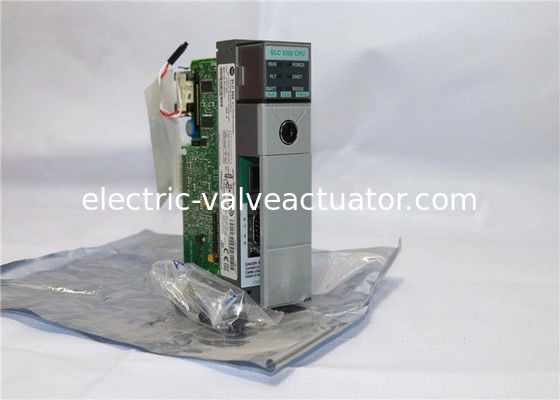

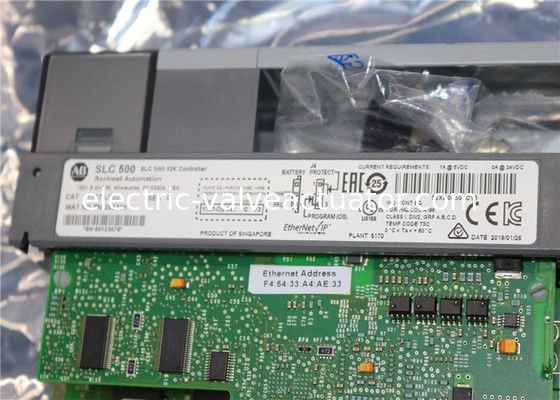

AB 1747-L552 SLC 500 SLC 5/05 Processore, memoria 32K, Ethernet e porte di comunicazione RS-232

Informazioni su 1747-L552:

L' AB 1747-L552 è un processore modulare SLC 500. Questo modulo ha una memoria utente massima di 32K parole, con 28K parole per i dati o il programma e 4K parole solo per i dati. Il processore ha anche un numero massimo assoluto di I/O pari a 4096 ciascuno, per sia ingressi che uscite. Ha anche un massimo analogico locale di 480. Centosette istruzioni di programmazione, così come tre chassis e trenta slot, sono disponibili con questo processore; questa unità ha una corrente massima di 1A a 5 Volt DC e 0A a 24 Volt DC. Viene fornito con un tipico tempo di scansione del programma di 0,9 millisecondi/K, un tempo di scansione I/O di 0,225 millisecondi e un'esecuzione bit XIC di 0,37 Ohm. A seconda del carico dell'alimentatore, questo processore ha un tempo di mantenimento della scansione del programma da 20 millisecondi a 3 secondi dopo una perdita di alimentazione. Ha una vibrazione operativa di 0,015 pollici, uno spostamento picco-picco da 5 a 57 Hertz e un'accelerazione di 2,5G da 57 a 2000 Hertz. Questo processore ha anche uno shock operativo di 30G e un'umidità relativa non condensante dal 5 al 95%. L'intervallo di temperatura operativa di questo processore è da 0 a 60 gradi Celsius e l'intervallo di temperatura di stoccaggio è da -40 a 85 gradi Celsius.

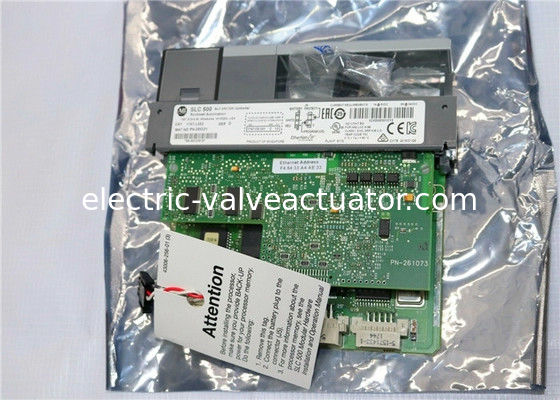

L'unico modulo di memoria compatibile per questo processore è l'M13 per la versione firmware Series C OS501 o superiore. L'alimentazione deve essere spenta quando si aggiunge o si rimuove un modulo. I LED di stato sono disponibili per questo processore e consentono di monitorare il suo stato attuale. Il processore 1747-L552 ha un involucro di tipo aperto ed è montato tramite un telaio. L'intero processore misura 145 x 35 x 142 millimetri. La connessione EtherNet di questo processore è abilitata per BOOTP e supporta fino a 48 La connessione Ethernet di questo processore è abilitata per BOOTP e supporta fino a 48 in entrata o in uscita. È inoltre possibile configurare il processore manualmente utilizzando il software di programmazione RSLogix 500, a parte una richiesta BOOTP/DHCP. Si noti che le connessioni in uscita possono stabilire una sola connessione per nodo di destinazione. Più istruzioni MSG condivideranno la stessa connessione se utilizzano lo stesso nodo di destinazione. Questo processore ha anche una porta RS-232 e una memoria di backup flash. Ha una batteria al litio sostituibile dall'utente che dura in media due anni. Il processore 1747-L552 ha un condensatore e questo consente al processore di funzionare per almeno 30 minuti utilizzando il

batteria di backup mentre la batteria stessa è stata scollegata. La batteria deve essere collegata al processore entro 30 minuti per evitare di perdere dati nella RAM.
