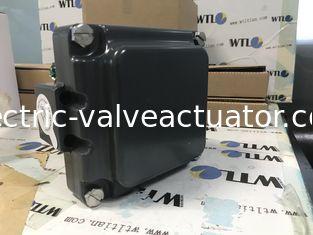

TVH-E20GNPM TOPWORX Emerson Valve Monitor in alluminio anodizzato o acciaio inossidabile 316

TVH-E20GNPM TOPWORX Emerson in alluminio anodizzato o acciaio inossidabile 316


Modello TVH,
Base e coperchio in acciaio inossidabile Bus/sensore (2) P&F NJ2-V3-N
Classificazione delle aree Classe 1, Div. 1, Gruppi A,B,C&D; Classe II, Div. 1, Gruppi E,F&G; IP67, 4, 4X; Ex ia IIC T4
Display visivo 90° Verde aperto / rosso chiuso
Acciaio inossidabile 304
Entrate dei condotti (2) 1/2 ̊ NPT
O-ring Temperatura nominale di silicone da -20°C a 40°C
Installazione sull'attuatore

Orientazioni, normale e inverso

L'azione normale è piena nel senso orario quando la valvola di processo è chiusa e controorario quando la valvola di processo è aperta.L'azione inversa è piena nel senso orario quando la valvola di processo è aperta e in senso antiorario quando la valvola di processo è chiusa.

Gli impianti a cupola a 90° sono progettati per accogliere qualsiasi sistema di montaggio e possono essere regolati fino a 9° fuori asse se necessario.Gli impianti a cupola a 45° possono ospitare solo applicazioni di normale azione montate in parallelo ±9°- Consultare il distributore locale o il rappresentante della fabbrica per le applicazioni a 45° di azione inversa o montate perpendicolarmente.

L'immagine a sinistra mostra un'unità TopWorxTM montata parallela alla valvola di processo in posizione chiusa.Questo è l'orientamento standard e, a meno che non sia specificato diversamente, la tua unità sarà impostata in fabbrica per funzionare in questo modo.

L'immagine a destra mostra un TopWorxTM montato perpendicolarmente alla valvola di processo in posizione chiusa.


Montaggio

TopWorxTM dispone di numerosi kit di montaggio di supporti, sia rotativi che lineari, disponibili per soddisfare la vostra applicazione specifica.L'illustrazione seguente mostra un monte NAMUR diretto su una valvola di quarto turnoPer istruzioni specifiche di montaggio, consultare la documentazione del kit di montaggio.

Immagazzinamento

Fino a quando il condotto, le coperture dei condotti e le eventuali connessioni applicabili alla porta della valvola della bobina non saranno correttamente installati, l'unità TopWorxTM non supporterà la sua classificazione IP/NEMA in quanto l'unità viene fornita con coperture temporanee.Assicurarsi che sia conservato in un ambiente asciutto con un'umidità relativa compresa tra il 10% e il 95% e una temperatura compresa tra -40oF (-40oC) e 160oF (71oC)Una volta installato correttamente, l'intervallo di temperatura indicato sulla targa sostituirà questo intervallo di temperatura di stoccaggio.

Immagine:
