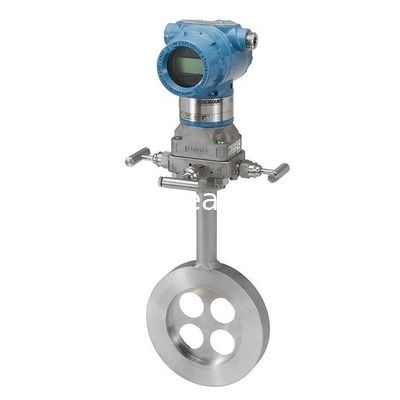

RosemountTM 2088 Gage And Absolute Pressure Transmitter 316L SST Lega C-276 NSF NACE® Luogo pericoloso

Rosemount™ 2088 Trasmettitore di pressione relativa e assoluta 316L SST, Alloy C-276 NSF, NACE®, per aree pericolose

Modello 2088 Low Power

Le procedure correnti per l'installazione, la configurazione e la manutenzione del trasmettitore Smart Low-Power Modello 2088 sono identiche a quelle del trasmettitore Smart Modello 2088 con uscita 4-20 mA, vedere il manuale 00809-0100-4690.

Lo schema elettrico corrente e le sequenze di tasti rapidi HART 275 del Modello 2088 Low Power sono mostrati di seguito.

Montare il trasmettitore

I seguenti sono i pesi approssimativi di ciascun trasmettitore:

 Rosemount 2088 2,44 lb (1,11 kg)

 Rosemount 2090F 2,74 lb (1,24 kg)

 Rosemount 2090P 2,96 lb (1,34 kg).

In molti casi, le sue dimensioni compatte e il peso leggero consentono di montarlo direttamente sull'apparecchio corrispondente senza utilizzare una staffa di montaggio aggiuntiva. Quando ciò non è desiderabile, montare direttamente su una parete, un pannello o un tubo da due pollici utilizzando la staffa di montaggio opzionale

Spazio libero alloggiamento elettronico

Montare il trasmettitore in modo che il lato dei terminali sia accessibile. Per la rimozione del coperchio è necessario uno spazio libero di 0,75 pollici (19 mm). Utilizzare un tappo per condotto nell'apertura del condotto inutilizzata. Per la rimozione del coperchio sono necessari tre pollici di spazio libero se è installato un misuratore.

Tenuta ambientale per l'alloggiamento

Per fornire una tenuta del condotto a tenuta stagna/polvere e soddisfare i requisiti di NEMA® Tipo 4X, IP66 e IP68, è necessario utilizzare nastro o pasta sigillante (PTFE) sulle filettature maschio del condotto. Consultare la fabbrica se sono richieste altre classificazioni di protezione dall'ingresso.

Per le filettature M20, installare i tappi per condotto fino all'innesto completo della filettatura o fino a quando non si incontra resistenza meccanica.

Staffe di montaggio

I trasmettitori Rosemount 2088, 2090F o 2090P possono essere montati su pannello o su tubo tramite una staffa di montaggio opzionale (codice opzione B4). Vedere la Figura 3-1 a pagina 32 e per informazioni dimensionali e di configurazione del montaggio.

Configurazione della sicurezza del trasmettitore

Esistono quattro metodi di sicurezza con i trasmettitori Rosemount 2088, 2090F e 2090P.

 Interruttore di sicurezza

 Blocco HART®

 Blocco pulsanti di configurazione

 Password LOI
