GE FANUC IC693CHS393F ENHANCED 10-SLOT REMOTE BASE EXPANSION EMI garanzia di un anno

GE FANUC IC693CHS393F ENHANCED 10-SLOT REMOTE BASE EXPANSION EMI garanzia di un anno

DETTAGLI RAPIDI

1. Marca:GE
2. Modello:IC693CHS393F
3. Luogo di origine: Stati Uniti

Altri prodotti superiori

In un sistema che utilizza le piastre base remote non possono esserci più di 700 piedi di cavo che collegano tutte le piastre base.La CPU può essere in un PLC o in un personal computer dotato di una scheda di interfaccia per personal computer (vedere capitolo 11). Remote capability is facilitated by the Remote baseplate’s built-in isolation between the +5 volt logic supply used by the I/O modules residing in the Remote baseplate and the supply for the interface circuit associated with the I/O Bus Expansion InterfaceL'isolamento aiuta a prevenire i problemi associati alle condizioni di terra squilibrate. 340, e 341, il massimo è 4. Per le CPU numerate 350 e superiori, il massimo è 7.Ogni piastra base remota ha un connettore di espansione femminile di tipo D a 25 pin montato alla sua estremità destra per la connessione ad altre piastre base. Le piastre base per telecomandi sono disponibili in due dimensioni; 5-slot (IC693CHS398) e 10-slot (IC693CHS392) Un backplane Remote non supporta i seguenti moduli di opzione intelligente: PCM, ADC, BEM330 e CMM.Questi moduli devono essere montati in una base di CPU. Tutti gli altri moduli di I/O e opzionali possono essere montati in qualsiasi tipo di piastra base.e supportano gli stessi moduli di I/O e di opzione delle piastre base di espansione. Ogni piastra base Remote ha un interruttore DIP di selezione del numero di rack.

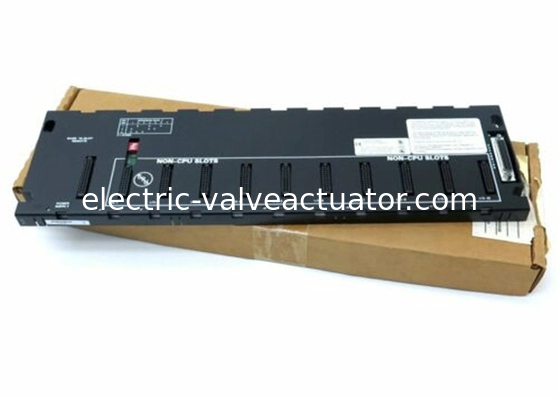

Il GE Fanuc IC693CHS393 è una base a 10 slot.Questo componente è stato progettato per il sistema PLC GE Serie 90-30.In primo luogo, in qualsiasi sistema che utilizza piastre di base remote,il volume totale del cavo che collega tutte le piastre base deve essere inferiore a 700 piedi. Inoltre, una baseplate remota non può essere un'unità autonoma. Invece, deve essere collegata a un sistema che ha una CPU. Questa CPU può essere in un controller logico programmabile (PLC) o in un PC.il PC deve essere dotato di una scheda di interfaccia per personal computer.

La piastra di base remota ha un isolamento integrato.Questo è tra l'alimentazione logica di +5 volt utilizzata dai moduli I / O che risiedono nella piastra base Remote e l'alimentazione per il circuito di interfaccia, che è associato all'interfaccia di espansione del bus I / O.Le condizioni di terra squilibrate possono portare a problemi, quindi è importante avere l'isolamento per contrastare questi problemi. Il tipo di CPU in un sistema determinerà il numero di piastre base remote che possono essere utilizzate. Il massimo è 4 per le CPU 331, 340 e 341.il numero massimo che può essere utilizzato è 7.





Ci sono alcuni moduli di opzione intelligenti che non sono supportati da un backplane remoto - PCM, CMM, ADC e BEM330.Tutti gli altri moduli I/O e moduli opzionali possono essere montati in qualsiasi tipo di piastra base. Simile alle piastre base di espansione, le piastre base remote utilizzano lo stesso tipo di alimentatori e supportano gli stessi moduli I / O e moduli opzionali.All'estremità destra di ogni piastra base remota si trova un connettore di espansione femminile di tipo D a 25 pin.Questo è per la connessione ad altre piastre base.
