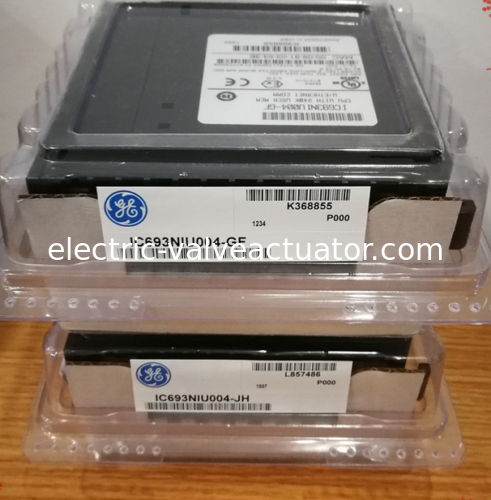

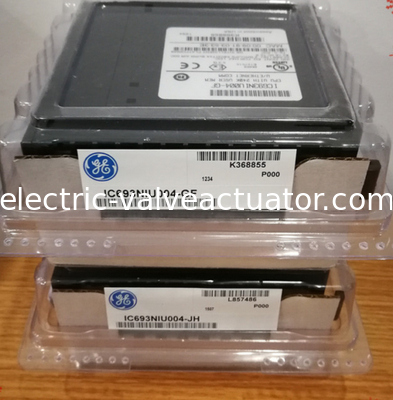

GE General Electric IC693NIU004 Fanuc serie 90-30 Unità di interfaccia di rete Ethernet

GE General Electric IC693NIU004 Fanuc serie 90-30 Ethernet Network Interface Unit

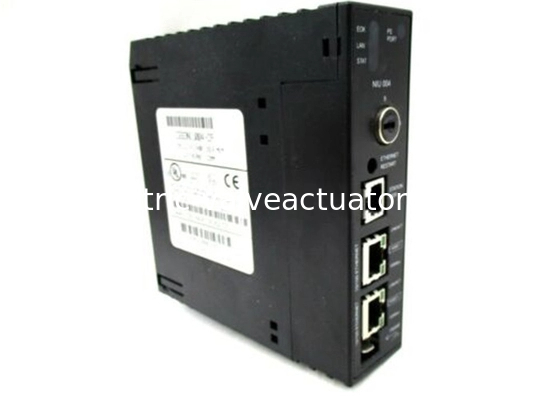

IlIC693NIU004è un GE FanucUnità di interfaccia di rete Ethernet serie 90-30Questa funziona come una stazione di dati globale Ethernet (EGD), scambiando dati di input e output, dati di stato e controllo sulla rete.3 connettori di porta, e una scheda di connessione a terra dello scudo. L'etichetta dell'indirizzo Mac può essere posizionata all'esterno del modulo.IC693NIU004 ENUIViene con8 LED.IlLe porte EOK, LAN, STAT e PS indicano lo stato del modulo.Ilaltri quattro LED sono collegati alle due porte RJ-45Il LED di alimentazione non è collegato alle porte Ethernet ma indica solo la presenza di traffico attraverso le porte seriali dell'alimentazione del modulo.I LED EOK, LAN e STAT possono essere accesi/spenti lampeggiando lentamente o lampeggiando rapidamente.Questi indicano lo stato delle interfacce Ethernet, il traffico alle porte Ethernet (LAN LED) e che si è verificato un evento eccezionale.Ogni porta RJ-45 viene fornito con 2 LED proprio come si troverebbe su un PC RJ-45 porta. Quello etichettato LINK/ACT si accende quando il collegamento è fisicamente presente e lampeggia quando viene rilevato il traffico su quella porta.L'altro indicatore etichettato 100Mbps si accende per indicare che la connessione è di 100Mbps

DETTAGLI RAPIDI

Altri prodotti superiori

Il pulsante di riavvio Ethernet ha 2 funzioni: eseguire il test LED e riavviare.Questo include qualsiasi comunicazione con altri dispositivi collegati all'interruttore incorporatoQuando viene premuto il pulsante di riavvio Ethernet, i 7 LED si accendono contemporaneamente.Esecuzione della diagnostica di potenza e riavvio del software dell'interfaccia allo stato operativo.

La porta RS-232, a 6 pin, RJ-11 serve per collegare un terminale o un emulatore terminale per accedere al software di gestione della stazione sull'interfaccia Ethernet.La funzione Station Manager viene utilizzata per testare e risolvere i problemi delle comunicazioni Ethernet.emulatore o caricatore di software per l'ethernet.L'utente può trovare 2 porte Ethernet RJ-45 sulla NIU.Ogni porta rileva automaticamente la velocità dei dati (10Mbps o 100Mbps), la metà o il duplex completo e la disposizione dei cavi: direttamente o crossover.I cavi utilizzati per collegarsi all'ENUI possono essere protetti o non protetti, diretta o incrociata.Va notato che le due porte Ethernet non dovrebbero essere collegate allo stesso dispositivo in quanto ciò porterebbe a duplicazioni di pacchetti.Prima di utilizzare la NIU Ethernet sulla rete, essa deve essere configurata utilizzando ilSoftware di sviluppo logica CIMPLICITY Machine Edition.Questo è usato per:

• Assegnazione di un indirizzo IP all'ENUI
• Definizione della maschera di sotto-rete, del gateway predefinito e dell'indirizzo del server di nome
• Configurazione della messaggistica di scambio globale di dati Ethernet tra l'ENIU e il controller (s)

Installazione della NIU Ethernet nella piastra base della CPU

• Assicurarsi che l'alimentazione della piastra base sia spenta.
• Allineare il modulo con lo slot 1 e il connettore.
• Swing il modulo verso il basso fino a quando i connettori si accoppiano e la leva di blocco sul fondo del modulo si inserisce, attivando la tacca della piastra base.
• Controllare che il modulo sia posizionato correttamente.
• Collegare una o entrambe le porte Ethernet dell'interfaccia Ethernet alla rete.
