Controller PLC Ethernet IC693CMM321, Modulo Ethernet IO 4 canali SERIE 90-30

PLC programmabile controller di logica IC693CMM321 GE FANUC SERIES 90-30 Ethernet Interface Module

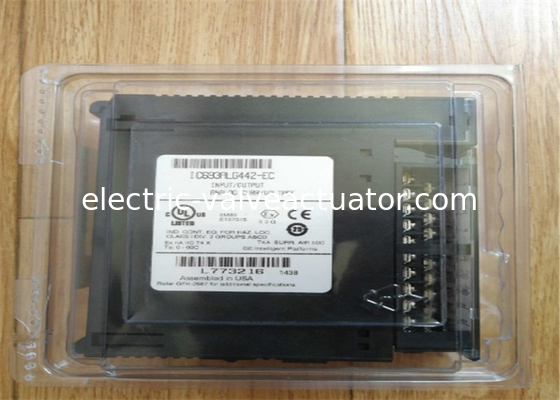

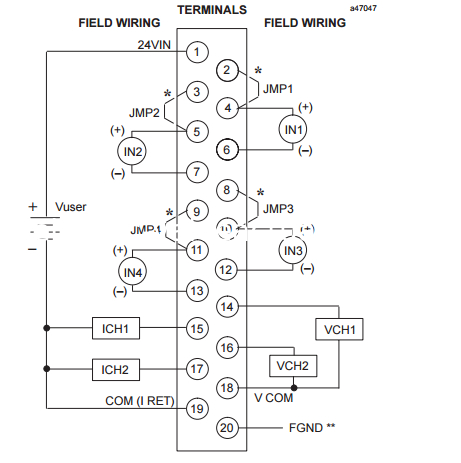

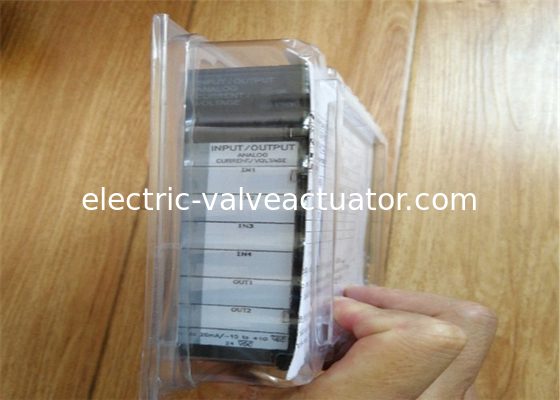

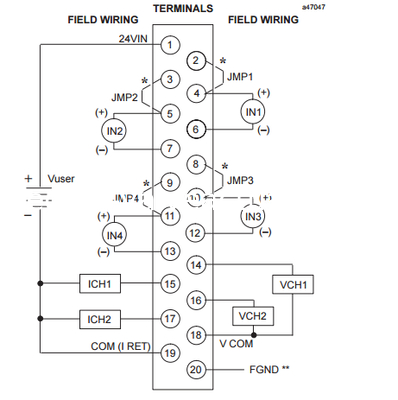

The Analog Current/Voltage Combination Input/Output module provides up to 4 differential input current or voltage channels and 2 single-ended output channels with either current loop outputs or voltage outputs. Ogni canale può essere configurato individualmente per l'intervallo di corrente o tensione, come applicabile, richiesto per la vostra applicazione.ad eccezione di un jumper necessario per selezionare la modalità di ingresso correnteTutti i ranghi possono essere configurati utilizzando la funzione di configurazione del software di programmazione Logicmaster 90-30/20/Micro o il Programmatore manuale serie 90-30.

Si noti che nella descrizione di questo modulo, il modulo sarà semplicemente indicato come modulo analogico combinato.

Ogni ingresso analogo è in grado di fornire cinque intervalli di ingresso (due tensioni e tre correnti), che sono:

• 0 a +10 volt (unipolari) - intervallo predefinito per i canali di ingresso e di uscita.
• ¥10 a +10 volt (bipolare)
• 0 a 20 mA 4 a 20 mA
• Da 4 a 20 mA

L'intervallo di ingresso predefinito è la modalità di tensione da 0 a +10 volt (unipolare) con i dati dell'utente scalati in modo che 0V corrisponda a un conteggio di 0 e 10V corrisponda a un conteggio di 32767.

Ogni uscita analogica è in grado di fornire quattro intervalli di uscita (due tensioni e due correnti):

• 0 a +10 volt (unipolari) - intervallo predefinito per i canali di ingresso e di uscita.
• ¥10 a +10 volt (bipolare)
• da 0 a 20 milliamperi
• da 4 a 20 milliamperi

DETTAGLI RAPIDI

1. Marca:GE
2. Modello:IC693CMM321
3. Luogo di origine: Stati Uniti

Descrizione

Le uscite possono essere configurate per mantenere l'ultimo stato o per ripristinare l'estremità inferiore del loro intervallo se l'alimentazione del sistema viene interrotta.Le uscite possono anche essere configurate per funzionare in modalità rampa su comando dal programma di applicazioneIn modalità rampa, il canale di uscita passa a un nuovo valore nel corso di un periodo di tempo, piuttosto che assumere il nuovo valore immediatamente.Per tutti i canali di ingresso è possibile impostare limiti di allarme alti e bassi e per ogni canale di uscita è possibile segnalare al CPU un guasto del cavo aperto (modi di uscita corrente). I moduli ALG442 nei rack RX3i supportano gli aggiornamenti del firmware sul campo.

Classificazione:

Numero di canali di ingresso:4 differenziale
Intervalli di input:0 a 20 mA / 4 a 20 mA / 4 a 20 mA Potenziato
Risoluzione da 0 a +10V:2.5 mV (1 LSB = 2,5 mV)
Risoluzione da -10 a +10V:1 LSB = 5 mV
Risposta del filtro di ingresso:29 Hz
Consumo di corrente da alimentazione interna +5V:95 mA
Consumo corrente da fornitura esterna degli utilizzatori:129 mA
Tipo di dispositivo:Input/Output Analog, corrente/tensione
Intervallo di tensione di alimentazione esterna:Da 20 a 30 VDC (24 VDC tipici)
Ripple di tensione:10%
Consumo di energia:95 mA da alimentazione interna +5 VDC,150 mA da alimentazione esterna +24 VDC
Tasso di aggiornamento:3 ms
Isolamento, da campo a piano di fondo e da cornice a terreno:250 VAC in continuo; 1500 VAC per 1 minuto
Output analogici:Due, single? Finito.
Intervalli di uscita:0 a 20 mA, 4 a 20 mA
Capacità di carico di uscita:2000 pF (massimo)
Induttanza di carico di uscita:1 ora (massimo)
