GE Bently Nevada 3300 XL Cavo di estensione da 8 mm 330130-045-00-00 Cavi per sensori di sonda NUOVO

GE Bently Nevada 3300 XL 8mm Cavo di prolunga 330130-045-00-00 Cavi sensore sonda NUOVO



Informazioni per l'ordine Cavi di prolunga


Cavo di prolunga standard 3300 XL

330130-AXXX-BXX-CXX

Nota: assicurarsi che la lunghezza del cavo di prolunga e la lunghezza della sonda, sommate, siano uguali alla lunghezza totale del sensore Proximitor.



A: Opzione lunghezza cavo


030 3,0 metri (9,8 piedi)
035 3,5 metri (11,5 piedi)
040 4,0 metri (13,1 piedi)
045 4,5 metri (14,8 piedi)
060 6,0 metri (19,7 piedi)
070 7,0 metri (22,9 piedi)
075 7,5 metri (24,6 piedi)
080 8,0 metri (26,2 piedi)
085 8,5 metri (27,9 piedi)


B: Opzione protezione connettore e cavo

00 Cavo standard0 1Cavo corazzato
02 Cavo standard con protezione connettore
03 Cavo corazzato con protezione connettore
10 Cavo FluidLoc1 1Cavo FluidLoc corazzato
12 Cavo FluidLoc con protezione connettore
13 Cavo FluidLoc corazzato con protezione connettore

C: Opzione approvazione agenzia

00 Non richiesto
05 Approvazioni CSA, ATEX, IECEx


Modelli :

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05



Descrizione


Sistema trasduttore
Il sistema trasduttore di prossimità 3300 è composto da:

• una sonda 3300 XL da 8 mm o una sonda 3300 da 5 mm
• un cavo di prolunga 3300 XL
• un sensore Proximitor 3300

Il sistema fornisce una tensione di uscita direttamente proporzionale alla distanza tra la punta della sonda e la superficie conduttiva osservata. È in grado di effettuare misurazioni sia statiche (posizione) che dinamiche (vibrazioni) ed è utilizzato principalmente per applicazioni di misurazione delle vibrazioni e della posizione su macchine con cuscinetti a film fluido, nonché per applicazioni di misurazione Keyphasor e velocità.
Il sistema fornisce un'uscita di segnale accurata e stabile su un ampio intervallo di temperature. Tutti i sistemi trasduttori di prossimità 3300 raggiungono questo livello di prestazioni consentendo al contempo la completa intercambiabilità di sonda, cavo di prolunga e sensore Proximitor senza la necessità di abbinamento dei singoli componenti o calibrazione su banco.

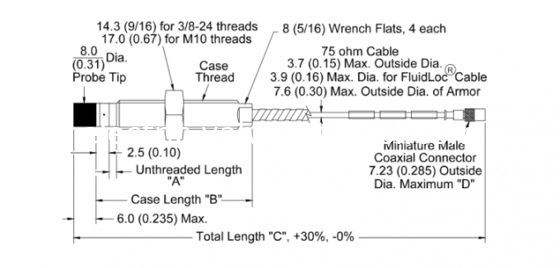

Sonda di prossimità e cavo di prolunga


La sonda e il cavo di prolunga 3300 XL riflettono anche miglioramenti rispetto ai modelli precedenti. Un metodo di stampaggio brevettato TipLoc* fornisce un legame più robusto tra la punta della sonda e il corpo della sonda. Il cavo della sonda incorpora un design brevettato CableLoc* che fornisce 330 N (75 lbf) di resistenza alla trazione per collegare in modo più sicuro il cavo della sonda e la punta della sonda. È inoltre possibile ordinare sonde e cavi di prolunga 3300 XL da 8 mm con un'opzione cavo FluidLoc* opzionale. Questa opzione impedisce a olio e altri liquidi di fuoriuscire dalla macchina attraverso l'interno del cavo.
