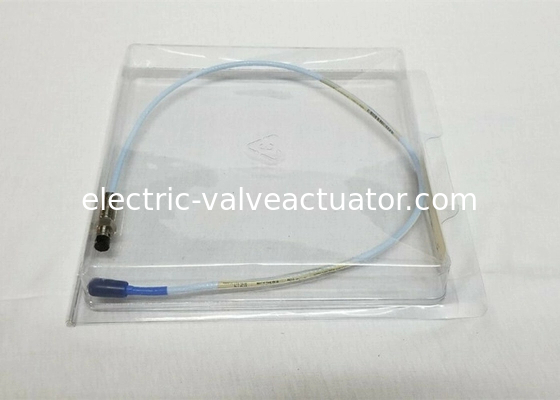

NUOVA Bently Nevada 3300 XL 8MM Proximity PROBE 330101-00-08-05-02-05 Sistema trasduttore

NUOVA Sonda di prossimità Bently Nevada 3300 XL 8MM 330101-00-08-05-02-05 Sistema trasduttore

Descrizione

Sonda di prossimità e cavo di prolunga

La sonda e il cavo di prolunga 3300 XL riflettono anche miglioramenti rispetto ai modelli precedenti. Un metodo di stampaggio brevettato TipLoc* fornisce un legame più robusto tra la punta della sonda e il corpo della sonda. Il cavo della sonda incorpora un design CableLoc* brevettato che fornisce una resistenza alla trazione di 330 N (75 lbf) per collegare in modo più sicuro il cavo della sonda e la punta della sonda. È inoltre possibile ordinare sonde e cavi di prolunga 3300 XL da 8 mm con un'opzione cavo FluidLoc* opzionale. Questa opzione impedisce all'olio e ad altri liquidi di fuoriuscire dalla macchina attraverso l'interno del cavo.

Sistema trasduttore

Il sistema trasduttore di prossimità 3300 è composto da:

• una sonda 3300 XL da 8 mm o una sonda 3300 da 5 mm
• un cavo di prolunga 3300 XL
• un sensore Proximitor 3300

Il sistema fornisce una tensione di uscita direttamente proporzionale alla distanza tra la punta della sonda e la superficie conduttiva osservata. È in grado di effettuare misurazioni sia statiche (posizione) che dinamiche (vibrazioni) ed è utilizzato principalmente per applicazioni di misurazione delle vibrazioni e della posizione su macchine con cuscinetti a film fluido, nonché per applicazioni di misurazione Keyphasor e velocità.

Il sistema fornisce un segnale di uscita accurato e stabile su un ampio intervallo di temperature. Tutti i sistemi trasduttori di prossimità 3300 raggiungono questo livello di prestazioni consentendo al contempo la completa intercambiabilità della sonda, del cavo di prolunga e del sensore Proximitor senza la necessità di abbinare i singoli componenti o di calibrare in laboratorio.

Informazioni per l'ordine delle sonde

Sonde di prossimità 3300 XL da 8 mm:

330101 Sonda 3300 XL da 8 mm, filettatura 3/8-24 UNF, senza armatura2

330102 Sonda 3300 XL da 8 mm, filettatura 3/8-24 UNF, con armatura2

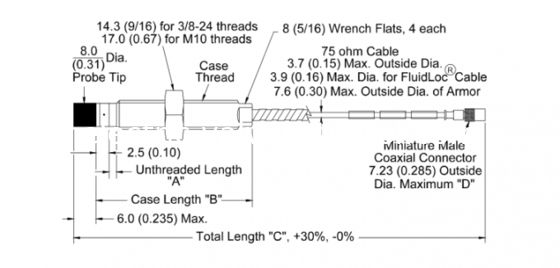

Codice articolo-AXX-BXX-CXX-DXX-EXX

A: Opzione lunghezza non filettata

Nota: la lunghezza non filettata deve essere almeno 0,8 pollici in meno rispetto alla lunghezza dell'involucro.

Ordinare in incrementi di 0,1 in Configurazione lunghezze: Lunghezza massima non filettata: 8,8 pollici Lunghezza minima non filettata: 0,0 pollici Esempio: 0 4 = 0,4 pollici

B: Opzione lunghezza totale dell'involucro

Ordinare in incrementi di 0,1 in Configurazione lunghezze filettate: Lunghezza massima dell'involucro: 9,6 pollici Lunghezza minima dell'involucro: 0,8 pollici Esempio: 2 4 = 2,4 pollici

C: Opzione lunghezza totale

05 0,5 metri (1,6 piedi)
10 1,0 metri (3,3 piedi)
15 1,5 metri (4,9 piedi)
20 2,0 metri (6,6 piedi)
30 3,0 metri (9,8 piedi)
50 5,0 metri (16,4 piedi)
90 9,0 metri (29,5 piedi)

Nota:

L'opzione di lunghezza di 3 metri è disponibile solo sulle sonde 330101 ed è progettata per l'uso con il sensore Proximitor da 9 metri.

Le sonde da 5 metri sono progettate per l'uso con il sensore Proximitor da 5 metri.

D: Opzione connettore e tipo di cavo

01 Connettore ClickLoc coassiale miniaturizzato con protezione del connettore, cavo standard.
02 Connettore ClickLoc coassiale miniaturizzato, cavo standard.
11 Connettore ClickLoc coassiale miniaturizzato con protezione del connettore, cavo FluidLoc.
12 Connettore ClickLoc coassiale miniaturizzato, cavo FluidLoc.

E: Opzione approvazione agenzia

00 Non richiesto
05 Approvazioni CSA, ATEX, IECEx
