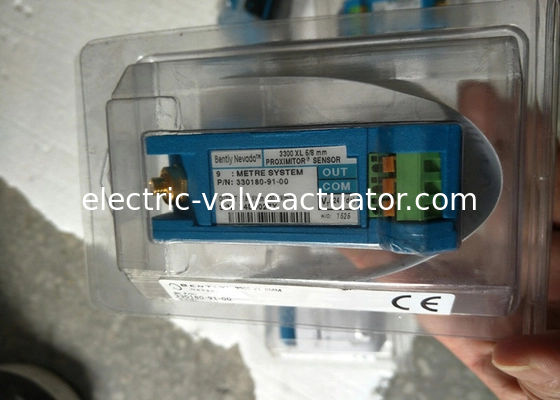

Sensore di prossimità Bently Nevada 3300 XL 5/8mm Proximitor 330180-91-00 Montaggio DIN lunghezza sistema 9.0m

Bently Nevada 3300 XL 5/8mm Sensore Proximitor 330180-91-00 Montaggio DIN lunghezza sistema 9.0m

Descrizione

Sistema Trasduttore

Il sistema trasduttore di prossimità 3300 è composto da:

• una sonda 3300 XL da 8 mm o una sonda 3300 da 5 mm
• un cavo di estensione 3300 XL
• un sensore Proximitor 3300

Il sistema fornisce una tensione di uscita direttamente proporzionale alla distanza tra la punta della sonda e la superficie conduttiva osservata. È in grado di effettuare misurazioni sia statiche (posizione) che dinamiche (vibrazioni) ed è utilizzato principalmente per applicazioni di misurazione delle vibrazioni e della posizione su macchine con cuscinetti a film fluido, nonché per applicazioni di misurazione Keyphasor e velocità.

Il sistema fornisce un'uscita di segnale accurata e stabile su un ampio intervallo di temperature. Tutti i sistemi trasduttori di prossimità 3300 raggiungono questo livello di prestazioni consentendo al contempo la completa intercambiabilità di sonda, cavo di estensione e sensore Proximitor senza la necessità di abbinamento dei singoli componenti o calibrazione su banco.

Informazioni per l'ordine:

Sensore Proximitor 3300 XL

330180-AXX-BXX

Descrizioni delle opzioni

A: Lunghezza totale e opzione di montaggio

50 Lunghezza del sistema di 5,0 metri (16,4 piedi), montaggio a pannello
51 Lunghezza del sistema di 5,0 metri (16,4 piedi), montaggio DIN
52 Lunghezza del sistema di 5,0 metri (16,4 piedi), senza hardware di montaggio
90 Lunghezza del sistema di 9,0 metri (29,5 piedi), montaggio a pannello
91 Lunghezza del sistema di 9,0 metri (29,5 piedi), montaggio DIN
92 Lunghezza del sistema di 9,0 metri (29,5 piedi), senza hardware di montaggio

B: Opzione di approvazione dell'agenzia

00 Non richiesto
05 Approvazioni multiple

Sensore Proximitor

Il sensore Proximitor 3300 offre molti miglioramenti rispetto ai precedenti trasduttori a correnti parassite Bently Nevada con una migliore linearità e stabilità della temperatura. Utilizza inoltre una piastra di isolamento integrale come base, eliminando la necessità di piastre isolanti separate.

Sonde di prossimità e cavo di estensione.

Anche la sonda 3300 XL da 8 mm, la sonda 3300 da 5 mm e il cavo di estensione 3300 XL riflettono miglioramenti rispetto ai modelli precedenti. Un metodo di stampaggio TipLoc brevettato fornisce un legame più robusto tra la punta della sonda e il corpo della sonda. Anche il cavo della sonda è fissato in modo più sicuro, incorporando un design CableLoc brevettato che fornisce una forza di trazione di 330 N (75 lb) per la sonda da 8 mm dove il cavo della sonda si collega alla punta della sonda.

Le sonde (solo 8 mm) e i cavi di estensione possono anche essere ordinati con un'opzione cavo FluidLoc opzionale. Questa opzione impedisce all'olio e ad altri liquidi di fuoriuscire dalla macchina attraverso l'interno del cavo.

Modelli di sensore Proximitor serie 330180

330180-50-00
330180-50-05
330180-51-00
330180-51-05
330180-52-00
330180-52-05
330180-90-00
330180-90-05
330180-91-00
330180-91-05
330180-92-00
330180-92-05

Per un tempo di consegna più breve, ordinare le sonde comunemente in stock. Attualmente, le sonde in stock sono costituite dai seguenti numeri di parte:

330101-00-08-05-02-00, 330101-00-08-05-02-05, 330101-00-08-10-02-00, 330101-00-08-10-02-05, 330101-00-12-10-02-00, 330101-00-12-10-02-05, 330101-00-16-10-02-00, 330101-00-16-10-02-05, 330101-00-20-05-02-00, 330101-00-20-10-02-00, 330101-00-20-10-02-05, 330101-00-30-10-02-00, 330101-00-30-10-02-05, 330101-00-40-05-02-00, 330101-00-40-10-02-00, 330101-00-40-10-02-05, 330101-00-60-10-02-00, 330101-00-60-10-02-05, 330102-00-20-10-02-00, 330103-00-02-10-02-05, 330103-00-03-10-02-05, 330103-00-04-10-02-00, 330103-00-04-50-02-00, 330103-00-05-10-02-00, 330103-00-06-10-02-00, 330104-00-06-10-02-00, 330104-01-05-50-02-00, 330105-02-12-05-02-00, 330105-02-12-05-02-05, 330105-02-12-10-02-00, 330105-02-12-10-02-05, 330106-05-30-05-02-00, 330106-05-30-05-02-05, 330106-05-30-10-02-00 e 330106-05-30-10-02-05.
