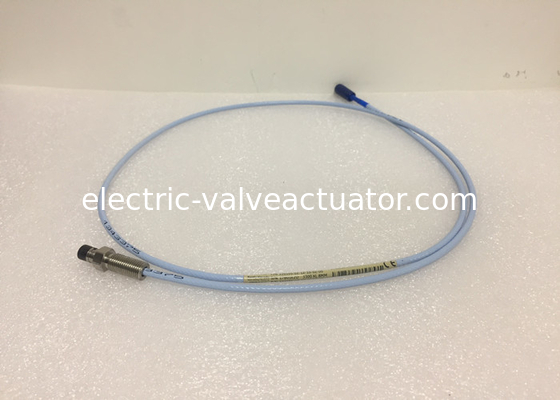

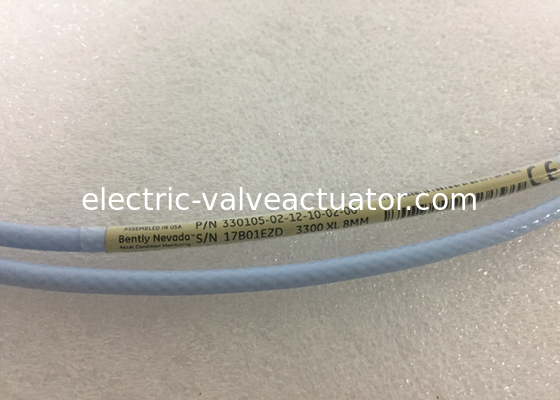

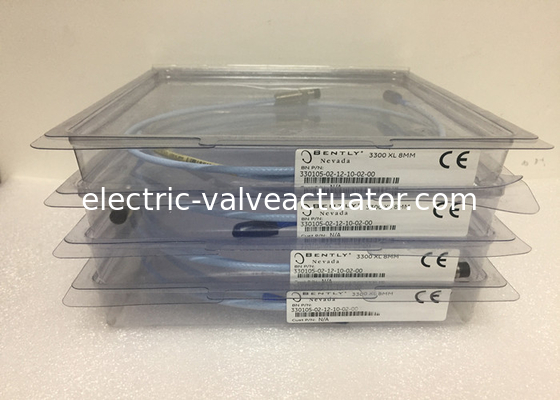

Bently Nevada Reverse Mount Probe 330105-02-12-10-02-00 3300 XL 8mm Proximity Probes NUOVO

Bently Nevada Reverse Mount Probe 330105-02-12-10-02-00 3300 XL 8mm Proximity Probes NUOVO

Descrizione

Sistema di trasduttore

Il sistema di trasduttore di prossimità 3300 è costituito da:

• una sonda 3300 XL da 8 mm o 3300 da 5 mm
• un cavo di estensione 3300 XL
• un sensore di proximità 3300

Il sistema fornisce una tensione di uscita direttamente proporzionale alla distanza tra la punta della sonda e la superficie conduttiva osservata.È in grado di effettuare sia misurazioni statiche (posizione) che dinamiche (vibrazione), e viene utilizzato principalmente per le applicazioni di misurazione delle vibrazioni e della posizione su macchine con pellicola fluida, nonché per le applicazioni di misurazione del tasto e della velocità.

Il sistema fornisce un'uscita di segnale precisa e stabile su un ampio intervallo di temperature.Tutti i sistemi di trasduttore di prossimità 3300 raggiungono questo livello di prestazioni, consentendo al contempo la completa intercambiabilità della sonda.,cavo di estensione e sensore di proximità senza necessità di abbinamento dei singoli componenti o di calibrazione su banco.

Sensore di prossimità

Il 3300 ProximitorSensor offre molti miglioramenti rispetto ai precedenti trasduttori di corrente vorticale Bentley Nevada con una migliore linearità e stabilità della temperatura.Esso utilizza anche una piastra di isolamento integrale come base, eliminando la necessità di piastre isolanti separate.

Sonde di prossimità e cavo di estensione.

La sonda 3300 XL da 8 mm, la sonda 3300 da 5 mm e il cavo di estensione 3300 XL riflettono anche miglioramenti rispetto ai progetti precedenti.Un metodo di stampaggio TipLoc brevettato fornisce un legame più robusto tra la punta della sonda e il corpo della sondaIl cavo della sonda è inoltre fissato in modo più sicuro, incorporando un disegno brevettato CableLoc che fornisce una forza di trazione di 330 N (75 lb) per una sonda da 8 mm in cui il cavo della sonda si attacca alla punta della sonda.

Le sonde (solo 8 mm) e i cavi di estensione possono anche essere ordinati con una opzione di cavo FluidLoc.Questa opzione impedisce all'olio e ad altri liquidi di uscire dalla macchina attraverso l'interno del cavo.

Connettori

Le sonde 3300 e 3300XL e il cavo di estensione hanno connettori ClickLoc in ottone dorato e resistenti alla corrosione.e il meccanismo di blocco appositamente progettato impedisce ai connettori di allentareNon richiedono strumenti speciali per l'installazione o la rimozione.

Le sonde e i cavi di estensione 3300 possono anche essere ordinati con protettori di connettori già installati.o forniti separatamente per l'installazione sul campo (ad esempio quando il cavo deve passare attraverso un condotto restrittivo)Le protezioni dei connettori sono raccomandate per tutti gli impianti e garantiscono una maggiore protezione ambientale.

Informazioni sull'ordine:

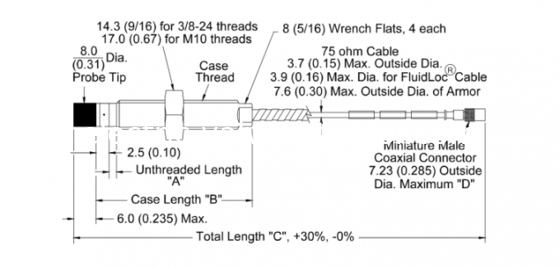

3300 XL 8 mm Sonda di montaggio inverso, 3/8-24 fili UNF

330105-A02-B12-CXX-DXX-EXX3300 XL 8 mm Sonde di montaggio inverso, M10 x 1 filo330106-A05-B30-CXX-DXX-EXX

Descrizioni delle opzioni

C: Lunghezza totaleOpzione

05 0,5 metri (1.6 piedi)
10 1,0 metri (3,3 piedi)
15 1,5 metri (4.9 piedi)
20 2.0 metri (6,6 piedi)
50 5,0 metri (16,4 piedi)
90 9,0 metri (29,5 piedi)

D: Opzione del connettore

00 Collegamento non installato, cavo standard
02 Miniato connettore coassiale ClickLoc, cavo standard

E: Opzione di approvazione dell'agenzia

00 Non richiesto
05 Approvazioni multiple
