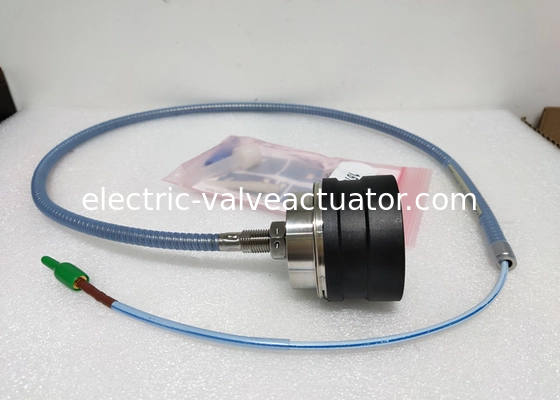

Bently Nevada 3300 XL 50 mm Proximity Probe 330876-01-10-01-00 Transducer System 1,0 metri

Sistema trasduttore Bently Nevada 3300 XL 50 mm Proximity Probe 330876-01-10-01-00, 1,0 metro

Specifiche

Salvo diversa indicazione, le seguenti specifiche si riferiscono a un sensore di prossimità Proximitor da 3300 XL 50 mm, un cavo di prolunga e una sonda tra 0°C e +45°C (+32°F e +113°F), con un'alimentazione di -24 Vdc, un carico di 10 kΩ, un target in acciaio AISI 4140 fornito da Bently Nevada con un diametro di 102 mm (4,0 pollici) o superiore. Le specifiche di accuratezza e intercambiabilità del sistema non si applicano quando si utilizza un sistema trasduttore calibrato su un target diverso da un target in acciaio AISI 4140 di Bently Nevada.

Informazioni per l'ordine

Sonda di prossimità 3300 XL 50 mm:

330876-AXX-BXX-CXX-DXX

Descrizioni delle opzioni

A: Opzione tipo di custodia della sonda

01 Filetto da ½-20 - Uscita diritta
02 Filetto M14x1.5 - Uscita diritta
03 Liscio 1,99 pollici di diametro - Uscita laterale

B: Opzione lunghezza totale

10 1,0 metro (3,3 piedi)
50 5,0 metri (16,4 piedi)
90 9,0 metri (29,5 piedi)

C: Opzione armatura

00 Cavo FluidLoc ad alta temperatura
01 Cavo FluidLoc ad alta temperatura con armatura

D: Opzione approvazione agenzia

00 Nessuna approvazione
05 Approvazioni multiple (in attesa)

Modelli:

Descrizione

Il sistema trasduttore 3300 XL 50 mm è composto da una sonda separata da 50 mm, un cavo di prolunga e un sensore Proximitor® 3300 XL 50 mm. La bobina di grande diametro conferisce a questo sistema un campo lineare massimo di 27,9 mm (1100 mils), il campo lineare più lungo della linea di trasduttori a correnti parassite di Bently Nevada. Questo campo lineare rende il sistema trasduttore 3300 XL 50 mm ideale per misurare l'espansione differenziale (DE) o l'espansione del rotore (RX) di grandi generatori a turbina a vapore che deriva dalla differenza nei tassi di crescita tra il rotore della turbina e lo statore (involucro) della macchina.

Misurazione dell'espansione differenziale La misurazione dell'espansione differenziale viene effettuata utilizzando due trasduttori di prossimità che osservano un collare o una rampa a una certa distanza dal cuscinetto di spinta. Le tipiche disposizioni di montaggio dei trasduttori che richiedono il lungo campo lineare del trasduttore 3300 XL 50 mm includono:
• Due trasduttori che osservano lo stesso lato di un collare.
• Due trasduttori di ingresso complementari che osservano i lati opposti di un collare, raddoppiando effettivamente il campo DE misurabile.

I criteri per la selezione di un metodo di montaggio sono le dimensioni del target disponibile, la quantità prevista di movimento assiale del rotore e il tipo di target DE esistente nella macchina. Se l'altezza del collare è sufficiente e il campo di misurazione totale richiesto è inferiore a 1,1 pollici (28 mm), la configurazione preferita per le misurazioni ridondanti è l'utilizzo di due trasduttori che osservano lo stesso lato di un collare. Quando sono necessari da 1,1 a 2,2 pollici (da 28 mm a 56 mm) di campo totale, installare i trasduttori in modo complementare sui lati opposti del rotore.

Compatibilità del sistema

La sonda 3300 XL 50 mm è disponibile in tre configurazioni di custodia e filettatura per sostituire fisicamente tutti i sistemi standard da 7200 50 mm (incluse le sonde con uscita laterale e posteriore). Le staffe di montaggio in stile 7200 standard sono ancora disponibili come accessori. Inoltre, è disponibile anche una nuova staffa per adattare la sonda alla base di montaggio scorrevole del trasduttore integrale DE da 50 mm. Il sensore Proximitor® ha un'uscita di 0,394 V/mm (10 mV/mil) identica a quella dei sistemi 7200 e 50 mm DE Integral, che consente ai clienti di eseguire l'aggiornamento senza richiedere modifiche alla configurazione del monitor. Quando si esegue l'aggiornamento da sistemi precedenti, ogni componente del sistema trasduttore (sonda, cavo di prolunga e sensore Proximitor) deve essere sostituito con componenti 3300 XL 50 mm.

Sonda di prossimità e cavo di prolunga

La sonda 3300 XL 50 mm è progettata per resistere agli ambienti DE delle turbine a vapore più difficili. Può funzionare continuamente e mantenere la sua accuratezza ad alte temperature fino a 200 °C (392 °F) e può resistere a temperature elevate intermittenti fino a 250 °C (482 °F). La sonda da 50 mm ha sia una guarnizione anteriore che posteriore che, in combinazione con il cavo FluidLoc® ad alta temperatura (standard su tutte le sonde da 50 mm), impedisce all'umidità di entrare nella punta della sonda. I connettori ClickLoc ad alta temperatura speciali sono anch'essi standard sulla sonda e sul cavo di prolunga. Ogni sonda e cavo sono dotati di protezioni per connettori e di uno strumento di installazione della protezione per connettori monouso per garantire che i connettori rimangano privi di contaminazione. Il connettore ClickLoc sul cavo della sonda è dotato di un collare rimovibile che facilita il passaggio del cavo attraverso spazi ristretti.

La sonda 3300 XL 50 mm è disponibile in stili di custodia con uscita diritta con filettature inglesi da ½-20 o filettature metriche M14x1.5, incluso un dado di bloccaggio con fori per filo di sicurezza preforati. La sonda con uscita laterale ha due fori di montaggio da ¼-20 nella parte posteriore della custodia della sonda. Per entrambe le sonde con uscita diritta e laterale, il diametro complessivo della custodia è di 1,99 pollici.

Sensore Proximitor

Il sensore Proximitor 3300 XL 50 mm1 ha le stesse caratteristiche avanzate di tutti i sensori Proximitor® 3300 XL. Il suo design sottile consente di montarlo sia in un'installazione su guida DIN ad alta densità che in una configurazione di montaggio su pannello più tradizionale. L'immunità RFI/EMI migliorata consente al sensore 3300 XL Proximitor® di ottenere le approvazioni del marchio CE europeo senza particolari considerazioni di montaggio. Questa immunità RFI impedisce al sistema trasduttore di essere influenzato negativamente dai segnali radio ad alta frequenza vicini. Le morsettiere SpringLoc® sul sensore Proximitor non richiedono strumenti di installazione speciali e facilitano collegamenti di cablaggio sul campo più rapidi e altamente robusti.

Modelli :

330130-030-00-00;330130-030-00-05;330130-030-01-00;330130-030-01-05;330130-030-02-00;330130-030-02-05;
330130-030-03-00;330130-030-03-05;330130-030-10-00;330130-030-10-05;330130-030-11-00;330130-030-11-05;
330130-030-12-00;330130-030-12-05;330130-030-13-00;330130-030-13-05;330130-035-00-00;330130-035-00-05;
330130-035-01-00;330130-035-01-05;330130-035-02-00;330130-035-02-05;330130-035-03-00;330130-035-03-05;
330130-035-10-00;330130-035-10-05;330130-035-11-00;330130-035-11-05;330130-035-12-00;330130-035-12-05;
330130-035-13-00;330130-035-13-05;330130-040-00-00;330130-040-00-05;330130-040-01-00;330130-040-01-05;
330130-040-02-00;330130-040-02-05;330130-040-03-00;330130-040-03-05;330130-040-10-00;330130-040-10-05;
330130-040-11-00;330130-040-11-05;330130-040-12-00;330130-040-12-05;330130-040-13-00;330130-040-13-05;
330130-045-00-00;330130-045-00-05;330130-045-01-00;330130-045-01-05;330130-045-02-00;330130-045-02-05;
330130-045-03-00;330130-045-03-05;330130-045-10-00;330130-045-10-05;330130-045-11-00;330130-045-11-05;
330130-045-12-00;330130-045-12-05;330130-045-13-00;330130-045-13-05;330130-060-00-00;330130-060-00-05;
330130-060-01-00;330130-060-01-05;330130-060-02-00;330130-060-02-05;330130-060-03-00;330130-060-03-05;
330130-060-10-00;330130-060-10-05;330130-060-11-00;330130-060-11-05;330130-060-12-00;330130-060-12-05;
330130-060-13-00;330130-060-13-05;330130-075-00-00;330130-075-00-05;330130-075-01-00;330130-075-01-05;
330130-075-02-00;330130-075-02-05;330130-075-03-00;330130-075-03-05;330130-075-10-00;330130-075-10-05;
330130-075-11-00;330130-075-11-05;330130-075-12-00;330130-075-12-05;330130-075-13-00;330130-075-13-05;
330130-070-00-00;330130-070-00-05;330130-070-01-00;330130-070-01-05;330130-070-02-00;330130-070-02-05;
330130-070-03-00;330130-070-03-05;330130-070-10-00;330130-070-10-05;330130-070-11-00;330130-070-11-05;
330130-070-12-00;330130-070-12-05;330130-070-13-00;330130-070-13-05330130-080-00-00;330130-080-00-05;
330130-080-01-00;330130-080-01-05;330130-080-02-00;330130-080-02-05;330130-080-03-00;330130-080-03-05;
330130-080-10-00;330130-080-10-05;330130-080-11-00;330130-080-11-05;330130-080-12-00;330130-080-12-05;
330130-080-13-00;330130-080-13-05;330130-085-00-00;330130-085-00-05;330130-085-01-00;330130-085-01-05;
330130-085-02-00;330130-085-02-05;330130-085-03-00;330130-085-03-05;330130-085-10-00;330130-085-10-05;
330130-085-11-00;330130-085-11-05;330130-085-12-00;330130-085-12-05;330130-085-13-00;330130-085-13-05
