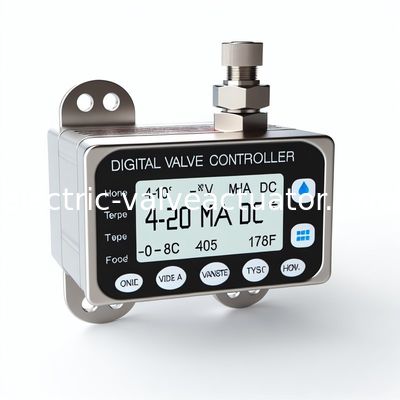

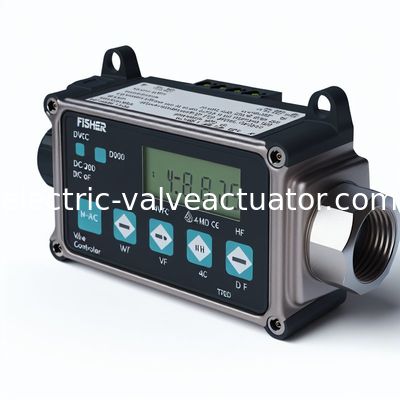

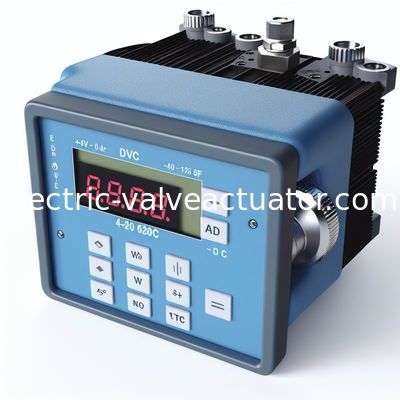

Controller di valvola digitale Fisher AC DVC6200 4-20 MA DC -40 a 85C (-40 a 185F)

Fisher AC DVC6200 Controller digitale per valvole con feedback 4-20 mA CC -40 a 85C (-40 a 185F)

Descrizione:

• Produttore: Fisher

• Prodotto n.: DVC6200

• Tipo di prodotto: DVC6200+HART+DOPPIA AZIONE+CON FEEDBACK

• Montaggio integrale su attuatori Fisher 657/667 o GX, montaggio a finestra su attuatori rotanti Fisher, applicazioni lineari a stelo scorrevole e applicazioni rotanti a quarto di giro.

• Protocollo di comunicazione: HART 5 o HART 7

• Segnale di ingresso analogico: 4-20 mA CC, nominale; split ranging disponibile

• Alimentazione strumento: da 11 a 30 VCC a 10 mA Protezione contro l'inversione di polarità

• Pressione di alimentazione minima consigliata: 0,3 bar (5 psig) superiore ai requisiti massimi dell'attuatore

• Segnale di uscita: Segnale pneumatico, fino alla piena pressione di alimentazione. Campo minimo: 0,4 bar (6 psig) e Campo massimo: 9,5 bar (140 psig). Azione: Doppia, Singola diretta o inversa.

• Capacità massima di uscita: A 1,4 bar (20 psig) di pressione di alimentazione: 10,0 normal m3/ora (375 scfh). A 5,5 bar (80 psig) di pressione di alimentazione: 29,5 normal m3/ora (1100 scfh)

• Limiti di temperatura ambiente operativa: da -40 a 85C (-40 a 185F)

• Linearità indipendente: Valore tipico: ±0,50% del campo di uscita

• Metodo di prova delle vibrazioni: Testato secondo ANSI/ISA-S75.13.01 Sezione 5.3.5. Una ricerca della frequenza di risonanza viene eseguita su tutti e tre gli assi. Lo strumento è sottoposto al test di resistenza di 1/2 ora specificato dall'ISA ad ogni risonanza principale.

• Impedenza di ingresso: È possibile utilizzare un'impedenza equivalente di 500 ohm. Questo valore corrisponde a 10 V @ 20 mA.

• Metodo di prova dell'umidità: Testato secondo IEC 61514-2

• Dimensioni (AxLxP), circa: 10,4 cm X 1,6 cm X 11 cm

• Peso: DVC6200 Alluminio: 3,5 kg (7,7 libbre) / Acciaio inossidabile: 8,6 kg (19 libbre)

• Peso di spedizione: 13 Kg

Specifiche

Caratteristiche

• L'elevata performance, il sistema di feedback senza collegamento elimina il contatto fisico, che elimina l'usura delle parti.
• L'elettronica completamente incapsulata resiste agli effetti di vibrazioni, temperatura e atmosfere corrosive.
• Fornisce una risposta rapida a grandi variazioni di gradino e un controllo preciso per piccole variazioni di setpoint.
• Il DVC6200 è un dispositivo di comunicazione HART, quindi le informazioni sono accessibili ovunque lungo il loop. Questa flessibilità può ridurre l'esposizione ad ambienti pericolosi e facilitare la valutazione delle valvole in luoghi difficili da raggiungere.
• Il design modulare consente di sostituire i componenti di lavoro critici senza rimuovere il cablaggio sul campo o i tubi pneumatici.
• Quando installato in un sistema di controllo integrato, è possibile ottenere significativi risparmi sui costi di hardware e installazione.
• La capacità di autodiagnosi fornisce la valutazione delle prestazioni e dello stato della valvola.
• La comunicazione digitale fornisce un facile accesso alle condizioni della valvola.
