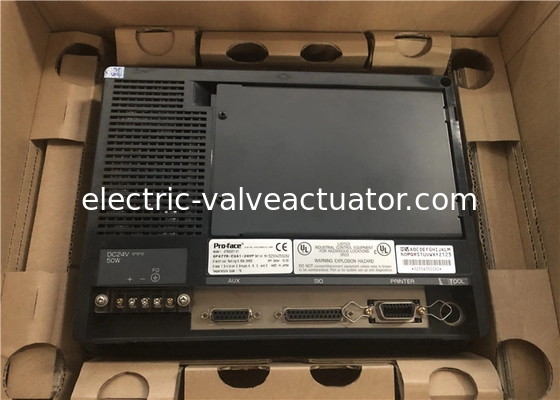

PANNELLO OPERATORE PROFACE QUICK PANEL 9 POLLICI 24VDC 93AMP GP477R-EG41-24VP

INTERFACCIA OPERATORE PROFACE ORIGINALE QUICK PANEL 9INCH 24VDC 93AMP GP477R-EG41-24VP

Descrizione del prodotto
GP477R-EG41-24VP è un'interfaccia operatore per pannello di controllo prodotta da Pro-face. Le specifiche generali includono quanto segue. La tensione di ingresso è da 20,4 VDC a 27,6 VDC. Il consumo energetico è di 50 W o meno (TYP 20 W). La temperatura ambiente di esercizio deve essere da 0°C a 50°C. La temperatura di stoccaggio è da -10°C a 60°C. L'umidità di stoccaggio è dal 20% all'85% di umidità relativa senza condensa. La resistenza alle vibrazioni è da 10 Hz a 25 Hz (direzioni X, Y, Z per 30 minuti a 19,6 ms2). Le dimensioni esterne per la sola unità principale GP sono 274 mm (larghezza) x 216 mm (altezza) x 56,5 mm (profondità). Il peso è di 2,5 kg o meno. La tensione di rumore è 1200V p-p, la durata dell'impulso è 1µs e il tempo di salita è 1ns. Le valutazioni sono equivalenti a IP65f e NEMA #250 Tipo 4x/12.

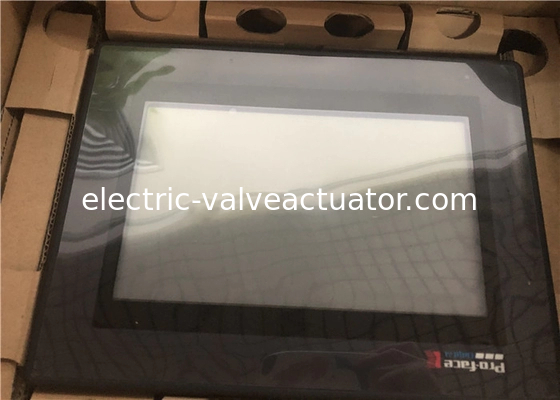

Le caratteristiche di questa interfaccia operatore sono uno schermo touch da 9,1 pollici con LCD ambra ad alto contrasto e risoluzione 640 x 400. Questa unità è configurabile con porta di comunicazione RS-232/422 e offre supporto per lettore di codici a barre. L'interfaccia operatore è alimentata in CC/CA e ha una porta per stampante. È protetta da password e ha 15 livelli di sicurezza. L'interfaccia consente anche tendenze di ricette, gestione di allarmi/eventi, pianificazione e tastiere pop-up. L'applicazione di memoria è 2 MB FLASH EPROM. La parità è nessuna, dispari o pari. Il connettore utensile è asincrono. La lunghezza dei dati è di 7 o 8 bit. La velocità di trasmissione dati è da 2400 a 115,2 kbps.

Progettazione del sistema

• Non creare interruttori del pannello touch GP che potrebbero mettere in pericolo la sicurezza delle apparecchiature e del personale. I danni al GP, alle sue unità I/O, ai cavi e ad altre apparecchiature correlate possono causare il mantenimento continuo o disattivato di un segnale di uscita e possibilmente causare un grave incidente. Pertanto, progettare tutti i circuiti di monitoraggio utilizzando finecorsa, ecc. per rilevare movimenti errati del dispositivo. Per prevenire incidenti relativi a un'uscita di segnale o un funzionamento errati, progettare tutti gli interruttori utilizzati per controllare le operazioni vitali della macchina in modo che vengano azionati tramite un sistema di controllo separato.

• Non creare interruttori utilizzati per controllare le operazioni di sicurezza della macchina, come un interruttore di arresto di emergenza, come un'icona dello schermo touch GP. Assicurarsi di installare questi interruttori come interruttori hardware separati, altrimenti possono verificarsi gravi lesioni personali o danni alle apparecchiature.

• Progettare il sistema in modo che le apparecchiature non funzionino male a causa di un errore di comunicazione tra il GP e il suo controller host. Questo per prevenire qualsiasi possibilità di lesioni personali o danni materiali

.• Il GP non è appropriato per l'uso con dispositivi di controllo degli aeromobili, apparecchiature aerospaziali, dispositivi di trasmissione dati (comunicazione) del tronco centrale, dispositivi di controllo dell'energia nucleare o apparecchiature di supporto vitale medico, a causa dei requisiti intrinseci di questi dispositivi di livelli estremamente elevati di sicurezza e affidabilità.

• Quando si utilizza il GP con veicoli di trasporto (treni, auto e navi), dispositivi di prevenzione di disastri e crimini, vari tipi di apparecchiature di sicurezza, dispositivi medici non correlati al supporto vitale, ecc. devono essere utilizzati progetti di sistema ridondanti e/o a prova di guasto per garantire il corretto grado di affidabilità e sicurezza.

• Non utilizzare l'unità GP come dispositivo di avviso per allarmi critici che possono causare gravi lesioni all'operatore, danni alla macchina o interruzione della produzione. Gli indicatori di allarme critici e le loro unità di controllo/attivazione devono essere progettati utilizzando hardware autonomo e/o interblocchi meccanici.

• Dopo che la retroilluminazione del GP si brucia, a differenza della "Modalità standby" del GP, il pannello touch è ancora attivo. Se l'operatore non si accorge che la retroilluminazione è bruciata e tocca il pannello, può verificarsi un errore di funzionamento della macchina potenzialmente pericoloso. Pertanto, non utilizzare gli interruttori touch GP per il controllo di alcun meccanismo di sicurezza delle apparecchiature, come gli interruttori di arresto di emergenza, ecc. che proteggono le persone e le apparecchiature da lesioni e danni. Se la retroilluminazione del GP si spegne improvvisamente, utilizzare i seguenti passaggi per determinare se la retroilluminazione è effettivamente bruciata.1) Se il GP non è impostato su "Modalità standby" e lo schermo è diventato vuoto, la retroilluminazione è bruciata.2) Oppure, se il GP è impostato su Modalità standby, ma toccare lo schermo non fa riapparire il display, la retroilluminazione è bruciata. Inoltre, per prevenire errori di funzionamento accidentali della macchina, Digital suggerisce di utilizzare la funzione integrata del GP "USARE IL PANNELLO TOUCH DOPO IL BRUCIATORE DELLA RETROILLUMINAZIONE", che rileverà automaticamente un burnout e disabiliterà il touch screen.

Installazione

• L'alta tensione passa attraverso il GP. Tranne per la sostituzione della retroilluminazione, non smontare mai il GP, altrimenti si può verificare una scossa elettrica.

• Non modificare l'unità GP. Ciò potrebbe causare un incendio o una scossa elettrica.

• Non utilizzare il GP in un ambiente in cui sono presenti gas infiammabili, poiché il funzionamento del GP potrebbe causare un'esplosione.
Pannelli di controllo (di seguito denominati "unità GP").
Queste unità GP, con la loro funzionalità utente ampliata e le prestazioni complessive migliorate, sono un aggiornamento dei pannelli della serie GP70 di Digital.
Si prega di leggere attentamente questo manuale in quanto spiega, passo dopo passo, come utilizzare correttamente e in sicurezza il GP.
Inoltre, negli esempi di questo manuale, il PLC Mitsubishi MELSEC-AnA Series viene utilizzato ogni volta che è possibile, collegato in un rapporto uno a uno con un GP.
La serie GP-477R e GP-577R si riferisce ai seguenti numeri di modello GP:
Serie GP-477R GP477R-EG11 (Unità standard)
GP477R-EG41-24VP (marchiato CE, conforme a cUL)
Serie GP-577R GP577R-TC11, GP577R-SC11 (Unità standard)
GP577R-TC41-24VP (marchiato CE, conforme a cUL)
* Qui, "Unità standard" si riferisce alle unità che non hanno ricevuto l'approvazione CE o UL.
I pannelli grafici GP477R-EG41-24VP e GP577R-TC41-24VP sono prodotti con marchio CE conformi alle seguenti direttive EMC pertinenti.
EN55011 classe A
EN50082-2 (GP477R-EG41-24VP)
EN50081-2 (GP577R-TC41-24VP)

Nota

1) È vietato copiare il contenuto di questo manuale, in tutto o in parte, ad eccezione dell'uso personale dell'utente, senza l'esplicito permesso della Digital Electronics
Corporation of Japan.
2) Le informazioni fornite in questo manuale sono soggette a modifiche senza preavviso.
3) Questo manuale è stato scritto con cura e attenzione ai dettagli; tuttavia, in caso di errori od omissioni, si prega di contattare Digital Electronics e informarli dei propri risultati.
4) Si prega di essere consapevoli del fatto che non siamo responsabili per eventuali danni derivanti dall'uso dei nostri prodotti, indipendentemente dall'articolo 3 di cui sopra
