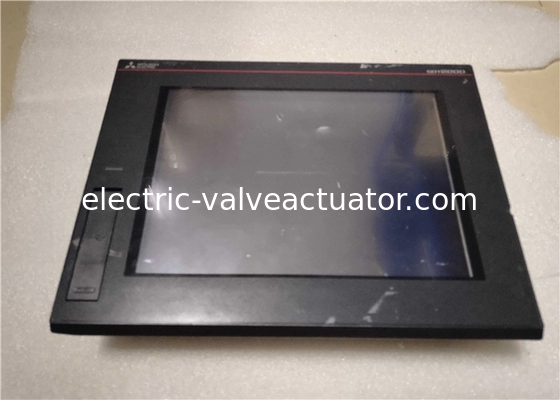

Touch Screen GT2708-STBA Mitsubishi Interfaccia uomo-macchina GOT 2000

Touch Screen GT2708-STBA Mitsubishi Human Machine Interface GOT 2000

Descrizione dettagliata del prodotto

Dettagli rapidi

Specifiche

• Stand Alone: 15W

• Stand Alone con retroilluminazione spenta: 10W

• Corrente di spunto: 60A o meno (2 ms, temperatura ambiente 25°C, carico massimo)

• Tempo di guasto istantaneo consentito: entro 20 ms (100 V CA o più)

• Resistenza al rumore: tensione di rumore 1500 Vp-p, larghezza del rumore 1µs tramite simulatore di rumore con frequenza del rumore da 25 a 60 Hz

• Tensione di tenuta: 1500 V CA per 1 minuto tra il terminale di alimentazione e la terra

• Resistenza di isolamento: 10 MO o superiore con un tester di resistenza di isolamento (500 V CC tra il terminale di alimentazione e la terra)

• Dimensione del filo applicabile: da 0,75 a 2 [mm²]

• Terminali a morsetto: morsetti a morsetto per vite M3 RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A

• Coppia di serraggio (viti dei terminali del morsettiera): da 0,5 a 0,8 [N·m]

• Numero modello: GT2708-STBA

• Sezione display (*1, *2) Tipo: LCD a colori TFT

• Dimensione schermo: 8.4"

• Risoluzione (punti): 800 x 600 SVGA

• Dimensione display (L x A) mm: 170,9 x 128,2

• Numero di caratteri: carattere standard a 16 punti:

• : 50 caratteri. x 37 righe (2 byte) carattere standard a 12 punti:

• : 66 caratteri. x 50 righe (2 byte

• Colori del display: 65536 colori

• Regolazione dell'intensità: regolazione a 32 livelli

• Retroilluminazione - Tipo: LED (non sostituibile)

• Retroilluminazione - Durata: ca. 60000 ore o più (tempo per l'intensità del display raggiunge il 50% a una temperatura ambiente di 25°C) (*4)

• Touch Panel (*3) Tipo: pellicola resistiva analogica

• Touch Panel (*3) Dimensione chiave (punti): minimo 2 x 2 punti (per chiave) (*7)

• Touch Panel (*3) Pressione simultanea: massimo 2 punti

• Touch Panel (*3) Durata: 1 milione di volte o più (forza operativa 0,98 N o meno)

• Colore del pannello: nero

• Capacità di memoria utente: memoria per l'archiviazione (ROM): 57 MB, memoria per il funzionamento (RAM): 128 MB

• Durata (n. di scritture): 100000 volte

• Precisione dell'orologio interno: ±90 sec/mese (temperatura ambiente 25°C)

• Tipo di batteria: batteria al litio GT11-50BAT

• Durata della batteria: ca. 5 anni (temperatura ambiente 25°C)

• Interfaccia integrata RS-232: 1 canale Velocità di trasmissione: 115200/57600/38400/19200/9600/4800 bps Forma del connettore: D-sub a 9 pin (maschio)

• Interfaccia integrata RS-422/485: 1 canale Velocità di trasmissione: 115200/57600/38400/19200/9600/4800 bps Forma del connettore: D-sub a 9 pin (femmina)

• Interfaccia integrata Ethernet: 1 canale Metodo di trasferimento dati: 10BASE-T/100BASE-TX Forma del connettore: RJ-45 (jack modulare)

• Interfaccia integrata USB (Host): 2 canali (anteriore/posteriore)

• : Velocità di trasferimento massima: High-Speed 480 Mbps Forma del connettore: USB-A

• Interfaccia integrata USB (Device): 1 canale (anteriore)

• : Velocità di trasferimento massima: High-Speed 480 Mbps Forma del connettore: USB Mini-B

• Interfaccia integrata Scheda SD: 1 canale Conforme a SDHC (massimo 32 GB)

• Interfaccia integrata Interfaccia di estensione (*6): Per il montaggio dell'unità di comunicazione/unità opzionale

• Interfaccia integrata I/F di estensione ausiliaria: Per il montaggio dell'unità opzionale

• Interfaccia integrata Interfaccia laterale: Per il montaggio dell'unità di comunicazione

• Uscita cicalino: tono singolo (tono, lunghezza del tono regolabile)

• LED di alimentazione: Colore di emissione: 2 colori (blu, arancione)

• Costruzione protettiva: Anteriore: IP67F (*5,*8) Nel quadro di comando: IP2X

• Dimensioni esterne (L x A x P) mm: 241 x 194 x 52

• Ritaglio pannello (L x A) mm: 227 x 176

• Peso (kg) Esclusi i supporti di montaggio: 1,5

• Pacchetto software applicabile: GT Works3 Versione 1.100E o successiva

• Peso di spedizione: 3 Kg

Modelli ad alta specifica con controllo multi-touch/gesti

I terminali operativi della serie GT27 offrono display LCD TFT con 65K colori e dimensioni dello schermo di 5,7", 8,4", 10,4", 12,1" e 15" con risoluzione VGA/SVGA/XGA e fino a 128 MB di memoria interna. Tutti i terminali sono dotati di interfacce Ethernet, USB, RS232 e RS422/485 e slot per schede SD. Inoltre, il GT27 può essere dotato di interfacce opzionali come CC-Link IE, CC-Link IE Field, CC-Link, MELSECNET/H e una connessione diretta al bus PLC.

I modelli speciali del GT27 con le dimensioni di 10,4" e 12,1" sono disponibili con una cornice bianca e senza l'interfaccia USB anteriore, ideali per applicazioni alimentari e bevande.

Il GT27 offre diverse funzioni di diagnostica e risoluzione dei problemi predefinite, come backup/ripristino, monitor del programma PLC, monitor servo/movimento, monitor SFC di movimento e monitor CNC.
