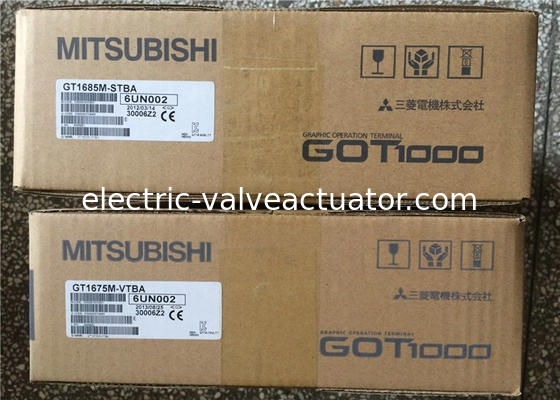

Mitsubishi HMI Touch Screen GT1685M-STBA 12,1" Display TFT 800x600 pixel 65536 colori 15MB Memoria 100-240V AC

Touch Screen Mitsubishi HMI GT1685M-STBA 12.1" Display TFT 800x600 pixel 65536 colori 15MB Memoria 100-240V AC

Dettaglio rapido

• Produttore: Mitsubishi Electric

• Codice prodotto: GT1685M-STBA

• Tipo di prodotto: serie GOT1000 GT16

• Classificazione: Grande: da 8 a 15 pollici

• Codice prodotto: GT1685M-STBA

• Nome modello: GT16

• Standard applicabili: UL /cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• Tipo di display: LCD a colori TFT (alta luminosità, ampio angolo di visione)

• Dimensione schermo: 12,1 pollici

• risoluzione: SVGA:800 × 600 [dot]

• Dimensione display: 246 (L)× 184,5 (A) [mm]

• Numero di caratteri del display: carattere standard a 16 punti alla volta: 50 caratteri × 37 righe (formato intero)

• Carattere standard a 12 punti alla volta: 66 caratteri × 50 righe (em)

• Colore display: 65536 colori

• Angolo di visione: ciascuno a sinistra e a destra 80 gradi, sopra 60 gradi, sotto 80 gradi

• Regolazione contrasto: -

• Luminosità semplice LCD: 470 [Cd/ M 2 ]

• Regolazione luminosità: 8 livelli di regolazione

• durata: circa 52.000 ore (temperatura ambiente 25 °C)

• È possibile registrare il numero massimo di schermi: 4096 schermi

• Funzione retroilluminazione: tubo catodico freddo (sostituibile) funzione di rilevamento esaurimento retroilluminazione, impostazione tempo di spegnimento retroilluminazione / salvataggio schermo consentita

• durata: circa 50.000 ore o più (tempo di utilizzo la temperatura ambiente è il 50% della luminosità del display a 25 °C)

• colore: bianco

• Metodo touch panel: tipo a film resistivo analogico

• Numero di tasti touch: -

• Dimensione tasti: minimo 2 × 2 [dot] (per tasto)

• Punti di pressione simultanei: non premere simultaneamente (è possibile toccare solo un punto)

• durata: un milione di volte o più (Funzionamento 0,98 [N] o meno)

• Distanza di rilevamento sensore umano: 1 [m]

• Intervallo di rilevamento: rispettivamente su, giù, a sinistra e a destra 70 gradi

• Tempo di ritardo rilevamento: 0-4 [sec]

• memoria

• Memoria flash

• capacità: memoria flash integrata 15M byte

• Durata (scrivere il numero di volte): 100.000 volte

• Utilizzo: dati di progetto per l'archiviazione, per l'archiviazione del sistema operativo

• SRAM

• capacità: -

• Utilizzo: -

• EEPROM

• capacità: -

• Utilizzo: -

• Tipo di batteria: batteria al litio tipo GT15-BAT

• Backup: dati orologio, notifica tempo di manutenzione per i dati, dati di registro di sistema

• durata: circa 5 anni (temperatura ambiente: 25 °C)

• Bus interfaccia integrato: -

• RS-422/485 (combinato): RS-422/485 1ch, velocità di trasmissione: 115200/57600/38400/19200/9600 / 4800bps, forma connettore: 14 pin (femmina), applicazioni: apparecchiature di connessione per la comunicazione

• RS-422/232 (combinato): -

• RS-422: -

• RS-232: RS-232 1ch, velocità di trasmissione: 115200/57600/38400/19200/9600 / 4800bps, forma connettore: D-sub 9 pin (maschio), applicazioni: apparecchiature di connessione per la comunicazione, per la connessione PC (caricamento / download dati progetto, installazione sistema operativo, funzione trasparente FA)

• Ethernet: Metodo di trasferimento dati: 100BASE-TX, 10BASE-T 1ch, forma connettore: RJ-45 (jack modulare), utilizzo: apparecchiature di connessione per la comunicazione, per la funzione gateway, per la connessione PC (caricamento / download dati progetto, installazione sistema operativo, funzione interfaccia MES)

• RGB: -

• Stampante: -

• USB (dispositivi): dispositivo USB (Full Speed ??12Mbps) 1ch, forma connettore: TIPO Mini-B, utilizzo: per la connessione PC (caricamento / download dati progetto, installazione sistema operativo, funzione trasparente FA)

• USB (host): host USB (Full Speed ??12Mbps) 1ch, forma connettore: TIPO-A, applicazioni: trasferimento dati, per l'archiviazione

• Scheda CF: slot CompactFlash 1ch, forma connettore: TIPO I, applicazioni: trasferimento dati, archiviazione dati, GOT per l'avvio

• Slot scheda PC: -

• Scheda funzione opzionale: funzione interfaccia MES per 1ch

• Scheda di memoria: -

• Unità di espansione: unità di comunicazione / unità opzionale montaggio 2ch

• interruttore Interruttore1: -

• Interruttore2: -

• Uscita cicalino: timbro singolo (lunghezza del suono regolabile)

• Struttura protettiva: Sezione anteriore: IP67F (JEM1030), interno scheda: IP2X (JEM1030)

• Dimensioni esterne: 316 (L)× 242 (A) × 52 (P) [mm]

• Dimensioni ritaglio pannello: 302 (L)× 228 (A) [mm]

• Massa (esclusa la staffa di montaggio): 2,7 [kg]

• Temperatura ambiente

• Display: 0 ~ 50 °C

• Altro rispetto all'unità di visualizzazione: 0 ~ 55 °C

• Temperatura di stoccaggio: -20 °C ~ 60 °C

• Umidità ambiente: 10 ~ 90% UR, senza condensa

• Umidità ambiente di stoccaggio: 10 ~ 90% UR, senza condensa

• Resistenza alle vibrazioni: Conformità: Conformità a JIS B 3502, IEC 61131-2

• Resistenza alle vibrazioni: Se c'è vibrazione intermittente: ampiezza mezza onda 3,5 mm, numero di oscillazioni X, Y, Z ogni direzione 10 volte, accelerazione 9,8 M / S 2, numero di oscillazioni X, Y, Z ogni direzione 10 volte

• Resistenza alle vibrazioni: Se c'è una vibrazione continua: ampiezza mezza onda 1,75 Mm, accelerazione 4,9 M / S 2

• Impatto: Conformità a B 3502 JIS, IEC 61131-2 (147M / S 2, XYZ 3 direzioni tre volte ciascuna)

• Atmosfera di utilizzo: fumo oleoso, gas corrosivo, non c'è gas infiammabile, non è terribilmente polvere di continuità, che la luce solare diretta non colpisce (così come durante lo stoccaggio)

• Altitudine operativa: 2000 m o meno

• Posizione di installazione: Pannello di controllo

• Categoria di sovratensione: II inferiore

• Grado di contaminazione: 2 o meno

• Sistema di raffreddamento: Autoraffreddamento

• Tensione di alimentazione in ingresso: CA 100 ~ 240 V (+10%, - 15%)

• Frequenza di ingresso: 50 / 60Hz ± 5%

• Potenza apparente massima in ingresso: 110VA (a carico massimo)

• Consumo energetico Tempo normale: 46 W o meno

• Quando la retroilluminazione si spegne: 32 W o meno

• Corrente di spunto: 28 A o meno (4 ms) (a pieno carico)

• Tempo di interruzione di corrente momentanea consentito: entro 20 ms (o più CA 100 V)

• Immunità al rumore: tensione di rumore 1500Vp-p, larghezza del rumore 1µs, a causa del simulatore di rumore della frequenza del rumore 25 ~ 60Hz

• Tensione di tenuta: terminale di alimentazione massa ? tra CA 1500 V 1 minuto

• Resistenza di isolamento: 10MO o più al terminale di alimentazione massa ? tra tester di resistenza di isolamento CC 500 V

• Dimensione filo applicabile: ? 2 0,75 [Mm 2 ]

• Terminali a crimpare: terminali a crimpare M3 RAV1.25-3 della vite, V2-S3.3, V2-N3A, FV2-N3A

• Coppia con serraggio di montaggio (viti dei terminali del blocco morsetti): 0,5 ~ 0,8 [N · m]

• massa: messa a terra di classe D (100O o meno), che la connessione alla scheda quando la massa non può

• Tipo di montaggio: Standard

• Peso di spedizione: 3,7 Kg

Specifiche
