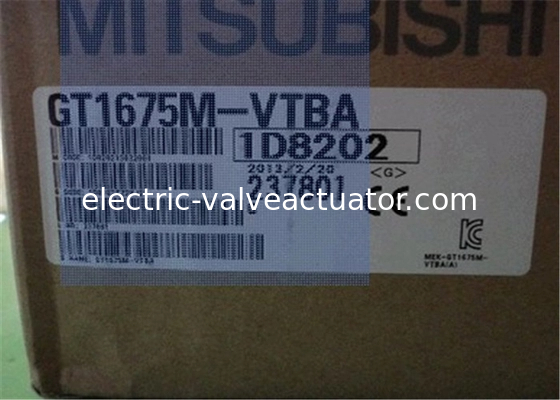

Mitsubishi GT1675M-VTBA Serie Interfacce Uomo-Macchina GOT1000 10.4 pollici

Mitsubishi GT1675M-VTBA Interfacce uomo-macchina Serie GOT1000 10,4 pollici

• Produttore: Mitsubishi Electric

• GT1675M-VTBA

• Categoria: organismo delle autorità pubbliche

• Serie: GOT1000

• Classificazione: Large: 8 a 15 pollici

• Numero del prodotto. : GT1675M-VTBA

• Nome del modello: GT16

• Norme applicabili: UL/cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• Tipo di schermo: LCD a colori TFT (alta luminosità, grande angolo di visione)

• Dimensione dello schermo: 10,4 pollici

• risoluzione: VGA: 640 × 480 [punto]

• Dimensione del display: 211 (W) × 158 (H) [mm]

• Numero di caratteri visualizzati: caratteri standard a 16 punti al momento: 40 caratteri × 30 righe (a grandezza naturale)
  Font standard a 12 punti all'epoca: 53 caratteri × 40 righe (in grandezza naturale)

• Display color: 65536 colori

• Angolo di visione: su, giù, a sinistra e a destra, ciascuno di 88 gradi

• Regolazione del contrasto:

• Luminosità semplice LCD: 450 [Cd / M 2 ]

• Regolazione della luminosità: 8 livelli di regolazione

• Durata di vita: circa 43.000 ore (temperatura ambiente 25 °C)

• Può essere registrato numero massimo di schermi: 4096 schermo

• Funzione di retroilluminazione: tubo a catodo freddo (sostituibile) funzione di rilevamento del burn-out della retroilluminazione, controllando il tempo di risparmio della retroilluminazione

• durata: circa 50.000 ore o più (tempo di utilizzo a temperatura ambiente pari al 50% della luminosità del display a 25 °C)

• colore: bianco

• Metodo touch panel: tipo di pellicola resistiva analogica



• Numero di tasti touch: -

• Dimensione della chiave: minimo 2 × 2 [punto] (per chiave)

• Punti di pressione simultanei: non premere simultaneamente (un solo punto può toccare)

• durata: un milione di volte o più (operazione 0,98 [N] o meno)

• Distanza di rilevamento del sensore umano: nessuna

• Distanza di rilevamento: nessuna

• Tempo di ritardo di rilevamento: Nessuna

• memoria Capacità della memoria flash: memoria flash integrata 15M byte



• Vita (scrivere il numero di volte): 100.000 volte

• Utilizzo: dati di progetto per la memorizzazione, per la memorizzazione del sistema operativo

• Capacità della SRAM: -

• Utilizzare:

• Capacità EEPROM:

• Utilizzare:

• Tipo di batteria: batteria al litio GT15-BAT

• Backupato: dati di orologeria, notifica dell'orario di manutenzione dei dati, dati di registro del sistema

• Durata di vita: circa 5 anni (temperatura ambiente: 25 °C)

• Autobus di interfaccia integrato:



• RS-422/485 (combinato): RS-422/485 1ch, velocità di trasmissione: 115200/57600/38400/19200/9600 / 4800bps, forma del connettore: 14-pin (femminile), applicazioni: apparecchiature di connessione per la comunicazione

• RS-422/232 (combinato): -

• RS-422:

• RS-232 : RS-232 1ch, velocità di trasmissione: 115200/57600/38400/19200/9600 / 4800bps, Forma del connettore: D-sub 9-pin (maschio), applicazioni: apparecchiature di connessione per la comunicazione,per la connessione al PC (caricamento / download dei dati del progetto), installazione del sistema operativo, funzione FA trasparente)

• Ethernet: Metodo di trasferimento dati: 100BASE-TX, 10BASE-T 1ch, forma del connettore: RJ-45 (jack modulare), utilizzo: apparecchiature di connessione per la comunicazione, per la funzione di gateway,per la connessione al PC (caricamento / download dei dati del progetto), installazione del sistema operativo, interfaccia MES)

• RGB: -

• Stampa:

• USB (dispositivi): dispositivo USB (Full Speed??12Mbps) 1ch, forma del connettore: TYPE Mini-B applicazioni: per la connessione PC (upload / download dei dati del progetto, installazione del sistema operativo, funzione FA trasparente)

• USB (host) : USB (Full Speed??12Mbps) host 1ch, forma del connettore: TYPE-A, applicazioni: trasferimento dati, per lo storage

• Carte CF: Compact Flash slot 1ch, forma del connettore: TYPEI, applicazioni: trasferimento dati, archiviazione dati, OT per l'avvio

• Scatena per schede PC:

• Funzionalità opzionale: funzione di interfaccia MES per 1ch

• Scheda di memoria:

• Unità di espansione: Unità di comunicazione / montaggio opzionale 2ch

• Interruttore 1.

• Interruttore 2:

• Uscita del buzzer: timbro singolo (lunghezza del suono regolabile)

• Struttura di protezione: sezione anteriore: IP67F (JEM1030), interno della scheda: IP2X (JEM1030)

• Dimensioni esterne: 303 (W) × 214 (H) × 49 (D) [mm]

• Dimensioni di taglio del pannello: 289 (W) × 200 ((H) [mm]

• Massa (esclusa la staffa di montaggio): 2,1 [kg]

• Temperatura ambiente Display: 0 ~ 50 °C

• Altro che l'unità di visualizzazione: 0 ~ 55 °C

• Temperatura di conservazione: -20 °C ~ 60 °C

• Temperatura ambiente: 10 ~ 90% RH, non condensante

• Umidità ambientale di stoccaggio: 10 ~ 90% RH, non condensante

• Resistenza alle vibrazioni Conformità: conforme a JIS B 3502, IEC 61131-2

• In caso di vibrazioni intermittenti:Mezza ampiezza 3,5 mm, il numero di spazzole X, Y, Z in ogni direzione 10 volte
  Accelerazione 9.8M / S 2, il numero di spazzole X, Y, Z ogni direzione 10 volte

• Se c' è una vibrazione continua:Mezza ampiezza 1,75 mm
  Accelerazione 4,9 M / S 2

• Impatto: conforme alla B 3502 JIS, IEC 61131-2 (147M / S 2, XYZ 3 direzioni tre volte ciascuno)

• Utilizzare l'atmosfera: fumo oleoso, gas corrosivo, non c'è gas infiammabile, non è terribilmente polvere di continuità, che la luce solare diretta non colpisce (così come durante lo stoccaggio)

• Altitudine di esercizio: 2000 m o meno

• Luogo di installazione: pannello di controllo

• Categoria di sovratensione: II sotto

• Grado di contaminazione: 2 o inferiore

• Sistema di raffreddamento: auto raffreddamento

• La tensione di alimentazione di ingresso: AC100 ~ 240V (+ 10%, - 15%)

• Frequenza di ingresso: 50 / 60Hz ± 5%

• Potenza apparente massima di ingresso: 100VA (a carico massimo)

• Consumo energetico Tempo normale: 39 W o meno

• Quando la retroilluminazione si spegne: 30 W o meno

• Corrente di ingresso: 28A o meno (4 ms) (a pieno carico)

• Tempo consentito di interruzione momentanea della corrente: entro 20 ms (o più AC100V)

• Immunità acustica: tensione acustica 1500Vp-p, larghezza acustica 1μs, a causa del simulatore acustico di frequenza acustica 25 ~ 60Hz

• Resistere alla tensione: terminale di alimentazione di massa? terra tra AC1500V 1 minuto

• Resistenza di isolamento: 10 MΩ o più al terminale di alimentazione di massa tra il tester di resistenza di isolamento DC500V

• Dimensione del filo applicabile: 2 0,75 [Mm 2]

• Terminale di frenata: M3 terminali di frenata RAV1.25-3 della vite, V2-S3.3, V2-N3A, FV2-N3A

• Torsione con serraggio in forma (viti terminali del blocco terminale): 0,5 ~ 0,8 [N · m]

• terra: messa a terra di classe D (100Ω o meno), che permette il collegamento alla scheda quando la terra non può

• Tipo di montaggio: Standard

• Peso di acquisto: 3,2 kg
