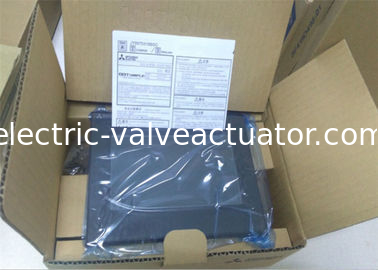

GT2710-STBD Mitsubishi Electric GOT2000 Terminale Operatore Grafico Touch Screen SVGA TFT 10.4" HMI

GT2710-STBD Mitsubishi Electric GOT2000 Operazione grafica Terminal touch screen SVGA TFT 10.4" HMI

Descrizione dettagliata

• Produttore: Mitsubishi Electric

• GT2710-STBD

• GT 2710 - STBD

• Categoria: organismo delle autorità pubbliche

• serie: GUT 2000

• Classificazione: Grandi: da 8 a 15 tipi

• Nome del modello del prodotto: GT 2710 - STBD

• Nome del modello: GT 27

• Conformi alla norma: UL/cUL, CE (EMC), CE (RoHS), KC, ABS, BV, DNV GL, LR, NK, RINA

• Tipo di unità di visualizzazione: cristallo liquido a colori TFT

• Dimensione dello schermo: tipo 10.4

• Risoluzione: SVGA: 800 X 600 [punto]

• Dimensione del display: 211,2 (W) x 158,4 (H) [mm]

• Numero di caratteri visualizzati: 16 punti Font standard: 50 caratteri x 37 righe (piena larghezza) 12 punti In font standard: 66 caratteri x 50 righe (piena larghezza)

• Display color: 65536 colori

• Regolazione della luminosità: 32 passaggi

• Numero massimo di immagini registrabili: schermo 4096

• Tipo di retroilluminazione: LED (non può essere sostituito)

• durata: circa 60.000 ore (tempo in cui la luminosità del display diventa del 50% a una temperatura ambiente di 25 ° C.)

• colore: bianco

• Metodo touch panel: tipo di resistenza analogica

• Dimensione della chiave: minimo 2 X 2 [punti] (per una chiave)

• Numero di punti di stampa simultanei: fino a 2 punti

• durata di vita: 1 milione di volte o più (forza di funzionamento pari o inferiore a 0,98 N)

• Sensore umano Distanza di rilevamento:

• Temperatura rilevata:

• Memoria utente Capacità di memoria: Memoria di archiviazione (ROM): 57 MB Memoria operativa (RAM): 128 MB

• Durata di vita (numero di scritture): 100 mila volte

• Precisione dell' orologio interno: ± 90 secondi / mese (temperatura ambiente 25 ° C)

• Tipo di batteria: batteria al litio del tipo GT 11 - 50 BAT

• Obiettivo di backup: dati SRAM, dati di orologeria, dati di registro dello stato del sistema

• Durata di vita: circa 5 anni (temperatura ambiente 25 °C)

• Bus di interfaccia interna: -

• RS-422/485 (condiviso) : 1 ch Velocità di trasmissione: 115200/57600/38400/19200/9600/4800 bps Forma del connettore: D sotto 9 pin (femminile)

• RS-422/232 (condiviso): -

• RS-422:

• RS-232: 1 ch Velocità di trasmissione: 115200/57600/38400/19200/9600/4800 bps Forma del connettore: D sotto 9 pin (maschio)

• Ethernet: metodo di trasferimento dei dati 1 ch: 100 BASE - TX / 10 BASE - T forma del connettore: RJ - 45 (jack modulare)

• RGB: -

• Stampa:

• USB (dispositivo): velocità massima di trasferimento: alta velocità??480 Mbps 1 ch (frontale) Forma del connettore: USB Mini-B

• USB (host) : velocità massima di trasferimento: alta velocità? 480 Mbps 2 ch (anteriore / posteriore) Forma del connettore: USB-A

• Carta di memoria SD: compatibile con 1ch SDHC (fino a 32 GB)

• Carta CF: -

• Scatena per schede per PC:

• Tavola delle opzioni: -

• Scheda di memoria:

• Interfaccia estesa: per l' installazione di unità di comunicazione / unità opzionale

• Interfaccia ausiliaria estesa: 1ch per unità di montaggio opzionale

• Interfaccia laterale: per l'installazione dell'unità di comunicazione

• Interfaccia dell'unità di comunicazione LAN wireless: -

• Interfaccia di uscita audio:

• Interruttore 1.

• Interruttore 2:

• Uscita del buzzer: tono singolo (suono e lunghezza del tono regolabili)

• POWER LED: colore luminescente: 2 colori (azzurro, arancione)

• Struttura protettiva: parte anteriore: IP 67 F Pannello interno: IP 2 X

• Dimensioni esterne: 303 (W) x 218 (H) x 52 (D) [mm]

• Dimensioni di taglio del pannello: 289 (W) x 200 (H) [mm]

• Massa (escluso il materiale di montaggio): 2,1 [kg]

• Temperatura ambiente di funzionamento: da 0 a 55 °C

• Temperatura ambiente di stoccaggio: da -20 ° C a 60 ° C

• Umidità di funzionamento ambiente: 10 a 90% RH, non condensante

• Umidità ambientale di stoccaggio: da 10 a 90% RH, non condensante

• Norma di conformità anti-vibrazione: soddisfa la norma JIS B 3502, IEC 61131-2

• Quando vi è una vibrazione intermittente: Amplitudine parziale 3,5 mm, Numero di spazzole X, Y, Z 10 volte in ogni direzioneAccelerazione 9,8 m/s 2 Numero di spazzole X, Y,

• Quando vi è una vibrazione continua: Amplitudine singola 1,75 mmAccelerazione 4,9 m / s 2

• Resistenza agli urti: soddisfa le norme JIS B 3502, IEC 61131-2 (147 m/s 2 (15 G) 3 volte in direzione X, Y, Z ciascuno)

• Ambiente di utilizzo: non è presente fumo di olio, gas corrosivi, gas infiammabili, polveri conduttive non sono gravi, non è esposta alla luce solare diretta (anche durante la conservazione)

• Altezza d'uso: 2000 m o meno

• Localizzazione dell'installazione: nel pannello di controllo

• Categoria di sovra tensione: II o inferiore

• Grado di inquinamento: 2 o inferiore

• metodo di raffreddamento: auto raffreddamento

• Tensione di alimentazione di ingresso: DC 24 V (+ 25%, - 20%)

• Frequenza di ingresso: -

• Potenza apparente massima di ingresso: -

• Consumo di energia a carico massimo: 42 W o meno

• Corpo dell'unità principale: 15 W

• Unità principale (quando la retroilluminazione è spenta): 8 W

• Corrente di ingresso: 5 A o meno (20 ms, temperatura ambiente 25 °C, carico massimo)

• Tempo consentito di interruzione momentanea della corrente: entro 10 ms

• Tolleranza al rumore: tensione acustica a 500 Vp-p, larghezza del rumore 1 μs, frequenza acustica da 25 a 60 Hz per rumore si

• tor

• Resistere alla tensione: terminale di alimentazione tutti insieme? terra AC 350V 1 minuto

• Resistenza di isolamento: terminale di alimentazione tutti insieme? terra DC 500 V a resistenza di isolamento 10 MΩ o superiore

• Dimensione del filo applicabile: 0,75 a 2 [mm 2]

• Terminale di frenata applicabile: terminali di frenata per vite M3 RAV1.25-3, V2 - S3.3, V2 - N3A, FV2 - N3A

• Torsione di serraggio applicabile (vite terminale del blocco terminale): da 0,5 a 0,8 [N. m]

• terra: messa a terra di classe D (terra di tipo 3), connessione alla scheda quando la messa a terra è impossibile

• Tipo di montaggio: standard

• Peso di spedizione: 3 kg

Dettagli del prodotto

• GT27 10,4 INCH SVGA COLOR TOCHSCREEN DC (GT2710STBD)
• Produttore: Mitsubishi
• Serie: GOT2000
