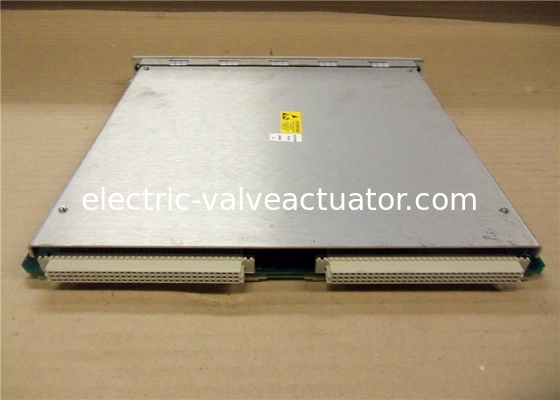

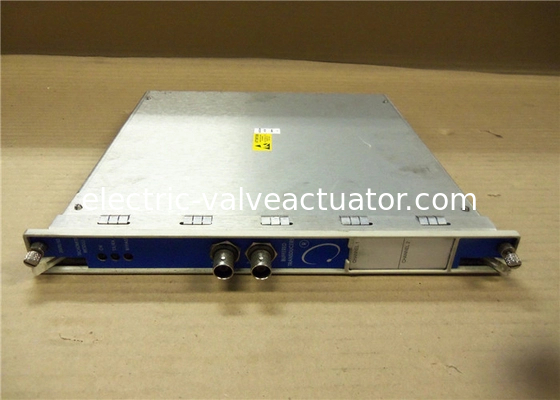

Bently Nevada 3500/22M Interfaccia dati transitori TDI 146031-01

Le Interfacce Dati Transitori (TDI) serie 3500/22M di GE / Bently Nevada sono l'interfaccia tra il sistema di monitoraggio 3500 e il software di gestione macchinari System 1 di Bently Nevada. Il TDI combina la capacità di un modulo di interfaccia rack 3500/20 con la capacità di raccolta dati di un processore di comunicazione come TDXnet.

Il TDI funziona nello slot RIM di un rack 3500 in combinazione con i monitor della serie M (3500/40M, 3500/42M, ecc.) per raccogliere continuamente dati di forma d'onda in stato stazionario e transitori e trasmettere questi dati tramite un collegamento Ethernet al software host. L'acquisizione di dati statici è standard con il TDI, tuttavia l'utilizzo di un disco di abilitazione del canale opzionale consentirà anche l'acquisizione di dati dinamici o transitori. Il TDI ha apportato miglioramenti in diverse aree rispetto ai precedenti processori di comunicazione, oltre a incorporare la funzione di processore di comunicazione all'interno del rack 3500.

Il TDI fornisce alcune funzioni comuni all'intero rack, tuttavia il TDI non fa parte del percorso di monitoraggio critico e non ha alcun effetto sul corretto e normale funzionamento del sistema di monitoraggio generale. È richiesto un TDI o RIM per rack. Il TDI occupa un solo slot nel rack ed è sempre situato nello slot 1 (accanto agli alimentatori).

Per le applicazioni Triple Modular Redundant (TMR), il sistema 3500 richiede una versione TMR del TDI. Oltre a tutte le funzioni TDI standard, il TDI TMR esegue anche il "confronto dei canali del monitor". La configurazione TMR 3500 esegue il voto di monitoraggio utilizzando l'impostazione specificata nelle opzioni del monitor. Utilizzando questo metodo, il TDI TMR confronta continuamente le uscite da tre (3) monitor ridondanti. Se il TMR rileva che le informazioni da uno di quei monitor non sono più equivalenti (entro una percentuale configurata) alle restanti due, segnalerà il monitor come in errore e inserirà un evento nell'elenco eventi di sistema.
