Honeywell CC-TCNT01 C300 Controller Circuit Board 4,7 Hz Larghezza di banda

Controllo del circuito Honeywell CC-TCNT01 C300 Modulo 51308307-175 Rev E.

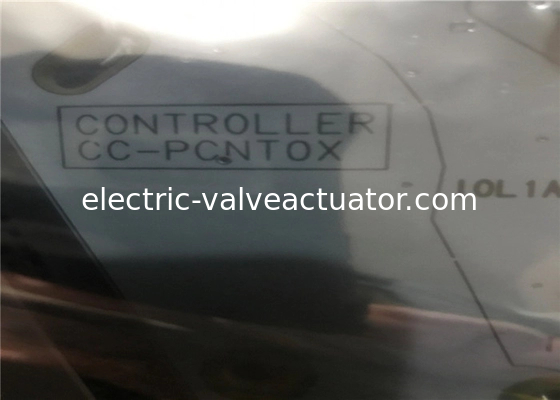

Modulo Honeywell CC-PCNT01 PWA MODULO, C300 CONTROL PROCESSORE C300

Modulo di controllo C300- un controller di processo distribuito e un gateway di I/O per il sistema Experion, contenente circuiti stampati, indicatori di stato e un display, all'interno di un alloggiamento in plastica.Montaggio del modulo all'assemblaggio di terminazione di input e output (IOTA).

Numero di alimentazione: 0,311A @ 24VDC

CC-PCNT01 CU-PCNT01

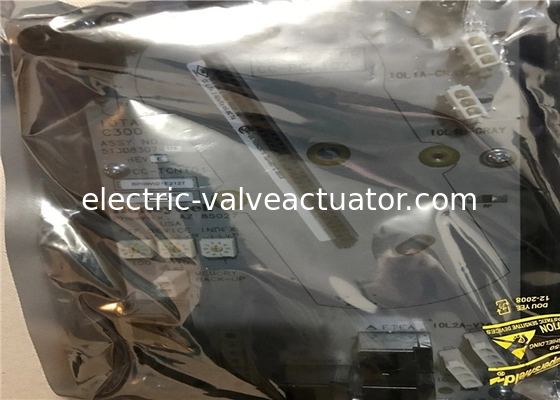

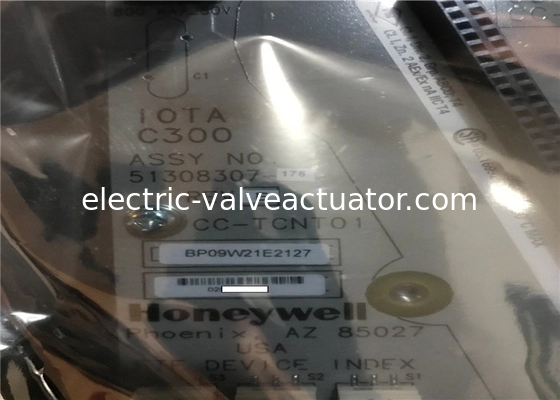

C300 Controller Input Output Termination Assembly (IOTA)- Fornisce il punto di connessione per il modulo C300 Controller e tutte le terminazioni del cavo al controller (FTE, IO Link, Redundancy, Battery e Time Source).Fornisce la distribuzione di potenza 24Vdc al modulo di controllo.

Numero di alimentazione: 0,311A @ 24VDC

Nota: Il controller IOTA C300 supporta un solo controller

• HONEYWELL
• MeasurEX
• CC-TCNT01
• CCTCNT01
• Controller I/O TERMINATION ASSEMBLY (Controller I/O termination assembly) (Controller I/O termination assembly) (Controller I/O termination assembly) (Controller I/O termination assembly) (Controller I/O termination assembly) (Controller I/O termination assembly) (Controller I/O termination assembly) (Controller I/O termination assembly) (Controller I/O termination assembly)
• .311AMP
• 24DC
• DISPONIBILE
• REBUILT SURPLUS
• Nuovo surplus
• Ripara il tuo
• 24-48 ore di riparazione in fretta
• 2 - 15 giorni di riparazione
• 2 ANNI di garanzia RADWELL

• CC-PAIH01 HLAI - HART CC-GAIX11 GI/IS Input analogo, ridondante
• CC-PAIH01 HLAI - HART CC-GAIX21 GI/IS Input analogo, non ridondante
• CC-PAIH01 HLAI - HART CC-TAIX01 AI, non ridondante, rivestito
• CC-PAIH01 HLAI - HART CC-TAIX11 AI, ridondante, rivestito
• CC-PAIX01 HLAI CC-GAIX11 GI/IS Input analogo, ridondante
• CC-PAIX01 HLAI CC-GAIX21 GI/IS Input analogo, non ridondante
• CC-PAIX01 HLAI CC-TAIX01 AI, non ridondante, rivestito
• CC-PAIX01 HLAI CC-TAIX11 AI, ridondante, rivestito
• CC-PAIM01 AI - LLMUX CC-TAIM01 AI, Mux a basso livello, non ridondante, rivestito
• CC-PAIM01 AI- LLMUX MC-TAMR04 LLMUX-RTD; INTERFACE SINGLE IOP;COMP TERM, rivestito
• CC-PAIM01 AI- LLMUX MC-TAMT04 LLMUX-TC; INTERFACE IOP SINGLE CJR LOCALE;COMP TERM, rivestito
• CC-PAIM01 AI- LLMUX MC-TAMT14 LLMUX-TC; INTERFACE IOP SINGLE CJR LOCALE;COMP TERM, rivestito
• CC-PAOH01 AO - HART CC-GAOX11 GI/IS Uscita analogica, ridondante
• CC-PAOH01 AO - HART CC-GAOX21 GI/IS Output analogo, non ridondante
• CC-PAOH01 AO - HART CC-TAOX01 AO, non ridondante, rivestito
• CC-PAOH01 AO - HART CC-TAOX11 AO, ridondante, rivestito
• CC-PAOX01 AO CC-GAOX11 GI/IS Output analogo, ridondante
• CC-PAOX01 AO CC-GAOX21 GI/IS Output analogo, non ridondante
• CC-PAOX01 AO CC-TAOX01 AO, non ridondante, rivestito
• CC-PAOX01 AO CC-TAOX11 AO, ridondante, rivestito
• CC-PDIH01 DI - HV CC-TDI110 120 VAC Input digitale ad alta tensione, non ridondante
• CC-PDIH01 DI - HV CC-TDI120 120 VAC Input digitale Alta tensione, ridondante
• CC-PDIH01 DI - HV CC-TDI220 240 VAC Input digitale ad alta tensione, non ridondante
• CC-PDIH01 DI - HV CC-TDI230 240 VAC Input digitale Alta tensione, ridondante

Professional per fornire una carta Honeywell DCS, servizi di integrità, garanzia assoluta è parte della carta originale Honeywell nuovo, l'ambito dei servizi coinvolti S9000, plantscape,TDC2000 TDC3000 (stazione operativa statunitense), TPS (Gus operation station), PKS e Honeywell DCS sistema di controllo distribuito

• Connessione in stile CLAMSHELL sul modulo
• Ridurre lo spazio degli armadietti
• Terminazioni del cablaggio da sinistra
• 16 canali
• Alimentazione tramite collegamenti
• Per segnali analogici
• 32 punti
• 4 terminazioni aggiuntive per le connessioni di alimentazione/rientro
• OTA di Honeywell C300

• Modello di input/output CC PAIM01, CU PAIM01
• Modelli PMIO IOTA CC-TAIM01, CU-TAIM01
• Modelli PMIO FTA (1) CC-TAMR04, CU-TAMT04 CC-TAMR04, CU-TAMT04 MC-TAMR04, MC-TAMT04 MU-TAMR04, MU-TAMT04
• Tipo di ingresso Termocoppia e/o RTD
• Canali di ingresso 64 completamente isolati canale-a-canale, canale-a-PM e canale-a-alimentazione comune in incrementi di 16 canali.
• Velocità di scansione di ingresso 1 secondo fissata dall'IOM (fino a 64 canali al massimo)
• larghezza di banda del canale da 0 a 4,7 Hz (-3 dB)
• Intervallo di ingresso nominale (solo TC) da -20 a +100 millivolt
• In modalità normale massima, ingresso continuo non dannoso (configurazione di qualsiasi tipo di termocoppia) -10 a +10 volt (TC) -1 a +2 volt @ 100 milliampere (RTD)
• Errore di guadagno (range da -20 a +100 millivolt) 0,050% a scala piena max
• Stabilità di temperatura TC, ingressi in millivolt +/-20 ppm per grado C max ingressi RTD +/-20 ppm per grado C max
• Drift a lungo termine 500 ppm
• Impedenza di ingresso 1 megohm a corrente continua (solo Tc)
• CMV rispetto al sistema di alimentazione comune, dc a 60 Hz +/-250 VDC o VAC RMS
• CMRR, 50 o 60 Hz (con impedenza della sorgente massima di 1000 ohm) 120 dB min
• tensione, canale-canale, corrente continua a 60 Hz +/-250 VDC o VAC RMS
• Interferenza, corrente continua a 60 Hz 80 dB (120 dB a 50 e 60 Hz)
• NMRR a 50/ 60 Hz 60 dB min
• Integrazione della frequenza di linea Selezione fissa di 50 Hz o 60 Hz
• corrente di eccitazione del sensore RTD 1 milliampere
• Intervallo di compensazione della giunzione a freddo da -20 a +60°C (+/- 0,5°C tipici)
• Accuratezza di linearizzazione TC (2) ± 0,05 Ω / deg C
• Determinazione della termocoppia aperta Ogni conversione qualificata, ≤ 1000 Ω = viaggio garantito senza spostamento ≥ 1500 Ω spostamento garantito.
• RTD Max Resistenza al piombo 15 Ω
• Protezione contro le sovratensioni (terminali dei sensori) EN 61000-4-5 (per locali industriali, 1kV da linea a linea, 2kV da linea a linea)
• Protezione contro le sovratensioni (connessione di corrente con opzione di adattatore per cavi) EN 61000-4-5 (per le sedi industriali, 1kV da linea a linea, 2kV da linea a linea)
• Distanza massima del cavo da IOTA a FTA utilizzando l'adattatore del cavo 1000 piedi di filo di calibro 16, due coppie contorte per FTA
