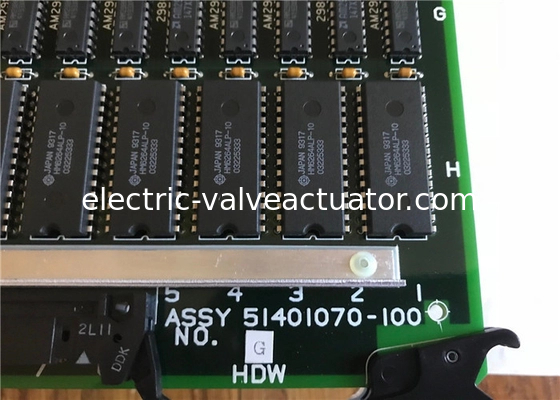

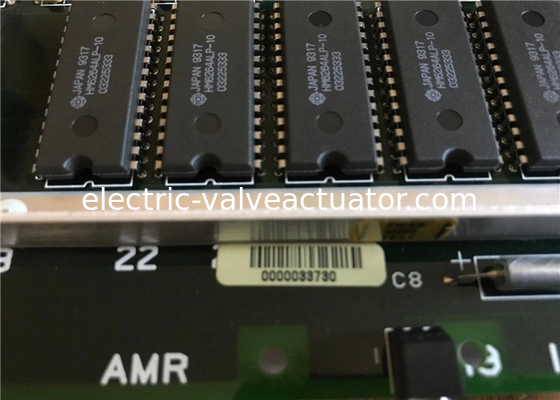

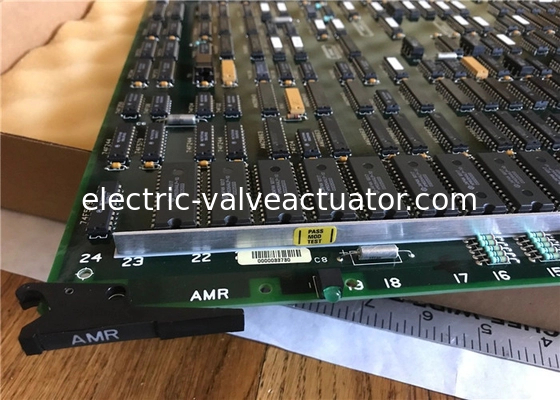

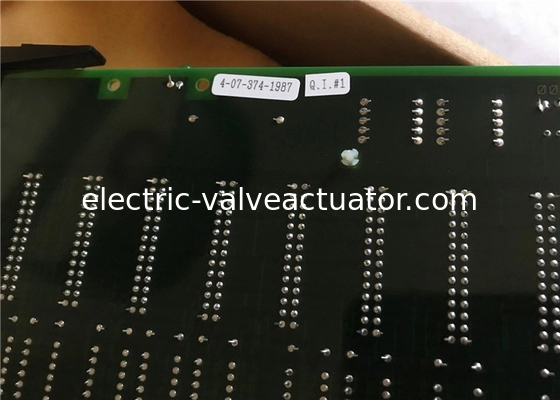

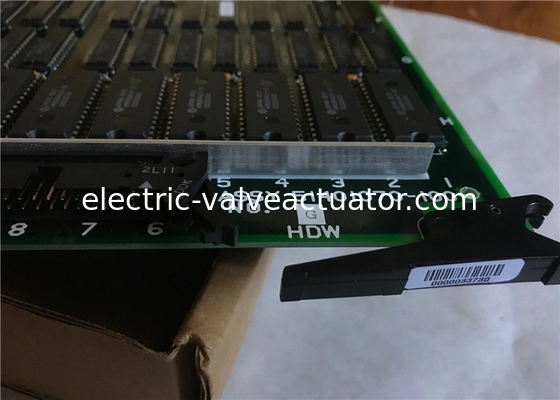

Cartella di circuito di controllo Honeywell AMR Board 51401070-100 per la serie TCD3000

• Ingresso analogico - Livello alto (16 punti)
• Ingresso analogico - Livello basso (8 punti)
• Ingresso analogico - Multiplexer di livello basso (32 punti)
• Interfaccia trasmettitore intelligente (16 punti) (Multivariabile)
• Uscita analogica (8 punti)
• Interfaccia dispositivo seriale (16 punti - 2 porte)
• Interfaccia seriale (32 array, 2 porte)
• Ingresso impulsi (8 punti)
• Ingresso digitale (32 punti)
• Ingresso digitale SOE (32 punti)
• Uscita digitale (16 punti)

• Marca: Honeywell
• Modello: CC-TDI110 51308394-175
• Luogo di origine: USA

• Scheda del circuito di controllo
• Scheda PLC
• Scheda di controllo

I processori I/O, insieme agli assiemi di terminazione sul campo (FTA), eseguono la scansione e l'elaborazione degli ingressi e delle uscite su tutti gli I/O sul campo. Un collegamento I/O ridondante è standard per una maggiore sicurezza. Opzionalmente, l'ingresso analogico di alto livello, l'interfaccia del trasmettitore intelligente e i processori di uscita analogica possono essere ridondanti. L'elaborazione I/O viene eseguita separatamente dalle funzioni di elaborazione del controllo in modo che le velocità di scansione I/O siano completamente indipendenti dalla quantità di I/O, dal caricamento del controller, dall'elaborazione e dall'allarme. Questa suddivisione delle funzioni consente un uso più efficiente della capacità del processore di controllo avanzato e consente l'espansione futura degli I/O.

È possibile selezionare qualsiasi combinazione dei processori I/O di cui sopra per un APM. Questa può essere una qualsiasi combinazione di coppie singole e/o ridondanti (HLAI, STI e AO), fino a un totale di 40. Anche con il complemento massimo di 80 IOP fisici, non vi è alcun impatto sulle prestazioni di controllo o comunicazione. In una configurazione ridondante, il controllo viene trasferito automaticamente al processore I/O di backup durante la sostituzione della scheda.

Sebbene sia necessario un assieme di terminazione sul campo separato di un determinato tipo per gestire i diversi livelli di segnale di cablaggio sul campo, è possibile utilizzare processori I/O identici. Questo approccio I/O semplifica la selezione dell'hardware di sistema e riduce al minimo i requisiti di pezzi di ricambio. Ad esempio, esiste un processore di ingresso digitale in grado di gestire 24 Vdc, 120 Vac o 240 Vac, a seconda dell'FTA selezionato.
