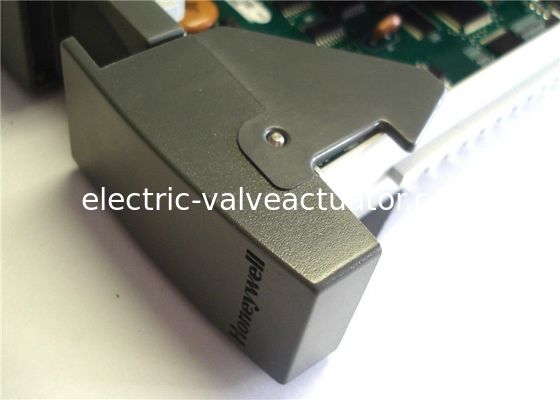

Honeywell TCD3000 circuito di controllo 51403422-150 MEASUREX

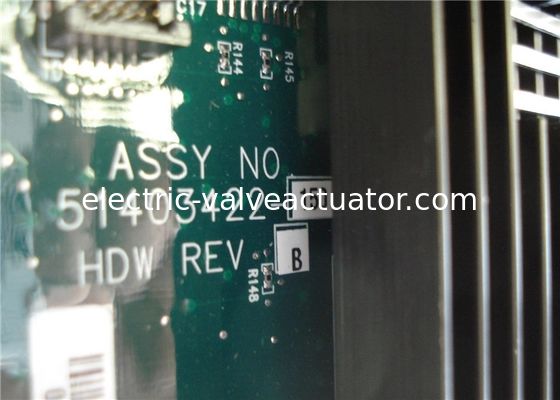

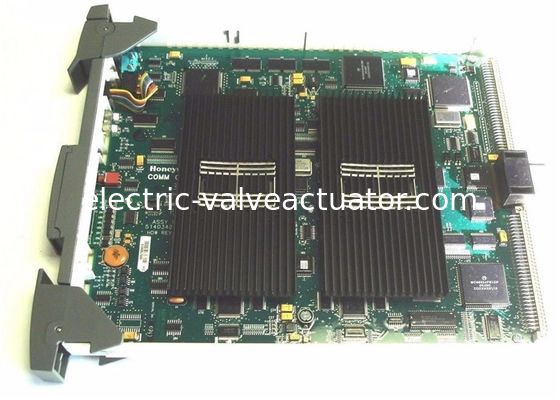

Scheda di controllo HONEYWELL AMR BOARD 51403422-150 HDW COMMUNICATION CONTROLLER MEASUREX

Entrambi i processori di ingresso analogico di livello alto e basso eseguono funzioni di conversione e condizionamento del segnale:

• Sorgente PV (Auto, Manuale, Sostituito)
• Bloccaggio PV
• Conversione EU
• Stato del valore PV
• Allarme PV PV errato PV Hi/Lo PV HiHi/LoLo PV Rate-of-Change +/-
• Calibrazione software

Eseguono la conversione delle unità di ingegneria, inclusa la caratterizzazione dell'ingresso di temperatura polinomiale di quinto ordine, con il processore di alto livello che riceve questi ingressi dai convertitori mV/I.

• Scheda di controllo
• MEASUREX
• COMMUNICATION CONTROLLER

Attraverso l'uso di un design a doppio processore e circuiti integrati personalizzati, il processore di ingresso analogico di basso livello supporta la configurazione software per canale per diversi tipi di termocoppie o RTD con eccellente risoluzione e precisione. Il rilevamento della termocoppia aperta viene eseguito una volta per scansione in modo che nessun dato errato venga propagato per l'elaborazione del controllo.

Il processore multiplexer di basso livello fornisce un modo ancora più economico per introdurre un gran numero di segnali di acquisizione dati. Ogni processore può gestire 32 punti, utilizzando due FTAs a 16 punti. Ogni punto viene scansionato una volta al secondo con un ritardo di scansione di 1 secondo per l'elaborazione. Il rilevamento della termocoppia aperta viene eseguito regolarmente per tutti i punti. Sono disponibili opzioni per il riferimento di giunzione fredda locale o remoto.

Il processore Smart Transmitter Multivariable (STI-MV) è l'interfaccia digitale dell'APM con la serie avanzata di trasmettitori intelligenti di Honeywell.

• 51304270-100 EPDG I/O EPDG I/O
• 51304584-200 EPDGP EPDGP Scheda I/O
• 51304584-300 EPDGP EPDGP I/O per Z-Console
• 51308012-100 120V Power Dis Board Assy
• 51308014-100 240V Power Dis Board Assy
• 51308035-100 Manifold PWA per OP Keybd
• 51400855-100 Scheda SIO (Trend Pen)
• 51401286-100 EPDG EPDG Scheda di interfaccia
• 51401952-100 Tastiera I/F, "Z", kybd 2
• 51401952-200 Tastiera I/F, tastiera classica 2
• 51401975-100 Roving Gray Engineer Kybd
• 51402089-100 EPDG2 EPDG2 Scheda di interfaccia
• 51402447-100 EPDGC-1 EPDGC-1 I/O
• 51402447-200 EPDGC-2 EPDGC-2 I/O
• 51403135-100 Touch Screen Assy 21" Z
• 51403157-200 AUX PWR SUPPLY ASSY
• 51403158-100 Brightness/Contrast Buttn
• 51403165-400 Keyboard Tray Assembly Z
