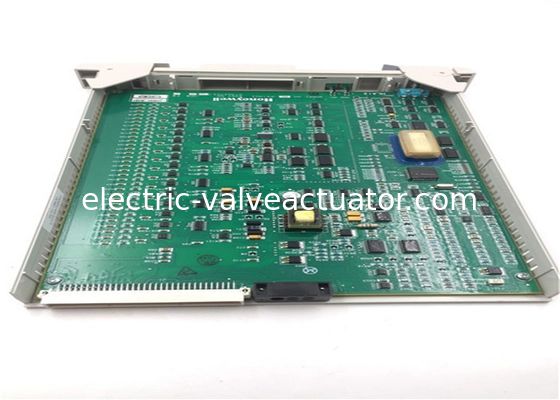

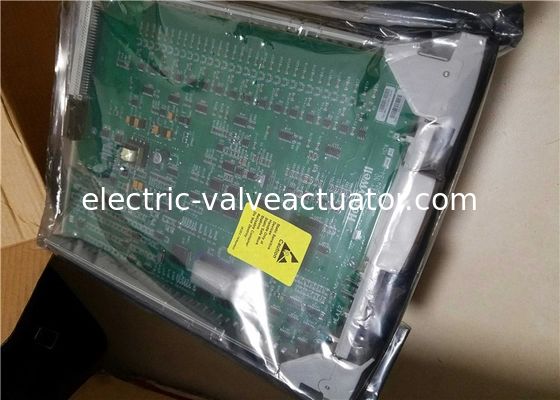

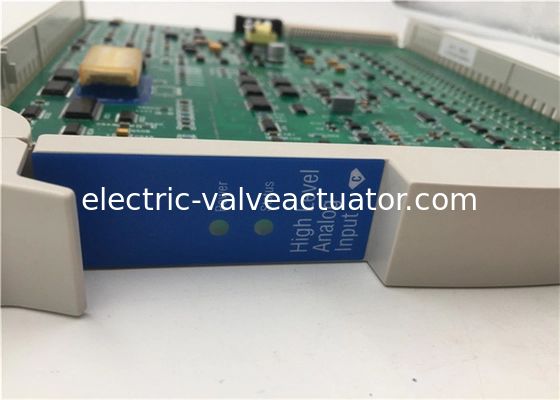

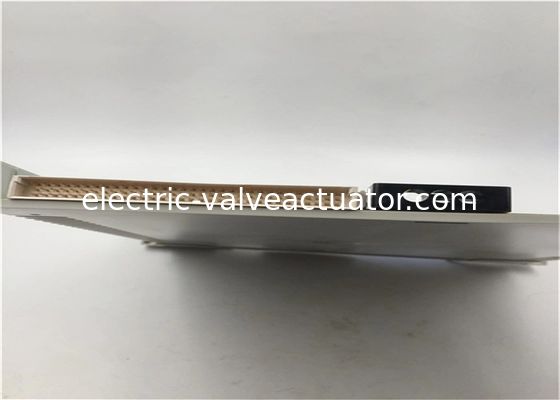

Honeywell MC-PAIH03 Processore di ingresso analogico a 16 ingressi Serie C300

• Produttore: Honeywell
• N. prodotto: 51304754-150
• Tipo di prodotto: ??-PAIH03 Processore di ingresso analogico di alto livello - 16 ingressi
• Modelli FTA: MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• Tipo di ingresso: Tensione, corrente (trasmettitori a 2 fili o autoalimentati)
• Canali di ingresso: 16 canali di ingresso differenziali
• Rapporto di reiezione di modo comune, da cc a 60 Hz (squilibrio della sorgente 500): 70 dB
• Tensione di modo comune, da cc a 60 Hz(1): da -6 a +5 V picco
• Risoluzione convertitore A/D: 16 bit (14 bit utilizzati)
• Gamma di ingresso: da 0 a 5 V, da 1 a 5 V, da 0,4 a 2 V, da 4-20 mA (tramite 250 )
• Rapporto di reiezione di modo normale, a 60 Hz: 32 dB
• Risposta del filtro in modo normale: RC a polo singolo, -3 dB @ 1 Hz
• Ingresso in modo normale massimo (ingressi differenziali, nessun danno): ± 30 Volt
• Diafonia, da cc a 60 Hz (da canale a canale): 60 dB
• Impedenza di ingresso (ingressi di tensione): > 10 M alimentato
• Tensione di ingresso massima (qualsiasi ingresso con riferimento al comune, nessun danno): ± 30 Volt
• Frequenza di scansione in ingresso: 4 campioni al secondo per canale. Tutti i canali vengono campionati entro una finestra di 250 ms
• Precisione hardware (@ CMV = 0 V): ± 0,075% fondo scala (23,5°± 2°C), ± 0,15% fondo scala (da 0 a 50°C)
• Capacità di tenuta alle sovratensioni (modo comune): ANSI/IEEE C37.90.1-1978
• Peso di spedizione: 3 Kg

Eseguono la conversione delle unità di ingegneria, inclusa la caratterizzazione dell'ingresso della temperatura polinomiale del quinto ordine, se il processore di alto livello riceve questi ingressi dai convertitori mV/I. Attraverso l'uso di un design a doppio processore e circuiti integrati personalizzati, il processore di ingresso analogico di basso livello supporta la configurazione software per canale per diversi tipi di termocoppie o RTD con eccellente risoluzione e precisione. Il rilevamento della termocoppia aperta viene eseguito una volta per scansione in modo che nessun dato errato venga propagato per l'elaborazione del controllo.

Il processore Low Level Multiplexer (LLMUX) offre un modo economico per introdurre un gran numero di segnali di acquisizione dati. Ogni processore può gestire 32 punti, utilizzando due FTA a 16 punti. Ogni punto viene scansionato una volta al secondo con un ritardo di scansione di un secondo per l'elaborazione. Il rilevamento della termocoppia aperta viene eseguito ogni 30 secondi per tutti i punti.

Sono disponibili opzioni per il riferimento di giunzione fredda locale o remoto. Il processore Remote Hardened Multiplexer (RHMUX) fornisce funzionalità simili a quelle dell'LLMUX, ma i due FTA a 16 ingressi possono essere montati fino a 2 km di distanza dall'armadio xPM. Ogni FTA è montato nel proprio involucro NEMA-4 o -4X, fornendo protezione contro precipitazioni, getti d'acqua e polvere trasportata dal vento. L'FTA stesso è rivestito in modo conforme ed è in grado di operare in un ambiente corrosivo GX "Severe" e in presenza di umidità di condensa.

L'alimentazione per gli FTA remoti dell'RHMUX è fornita da uno dei due adattatori di alimentazione, che forniscono limitazione della potenza, interfacce dati seriali e isolamento galvanico. L'adattatore di alimentazione si monta nel vassoio FTA nell'armadio xPM e fornisce l'interfaccia tra l'IOP e i due FTA remoti. L'adattatore di alimentazione a sicurezza intrinseca (ISPA) consente di posizionare gli FTA in ambienti di Divisione 1 o Zona 0.

Ogni punto viene scansionato una volta ogni 4 secondi. I dati sono resi disponibili alla fine di ogni scansione; non vi è alcuna latenza di elaborazione aggiuntiva. Il rilevamento della termocoppia aperta (OTD) viene facoltativamente eseguito su ogni misurazione. Se abilitato, il test OTD viene eseguito immediatamente dopo la conversione A/D. Se il test indica una termocoppia aperta, i dati della conversione appena completata non verranno propagati. Per evitare che percorsi di terra spuri influenzino le letture, viene eseguito il rilevamento dei guasti a terra. Tutti gli FTA remoti RHMUX sono dotati di un riferimento di giunzione fredda locale. L'IOP RHMUX è configurato nel sistema TPS PM come LLMUX standard. Ciò consente di utilizzare l'RHMUX nei sistemi Release 300 e successivi.
