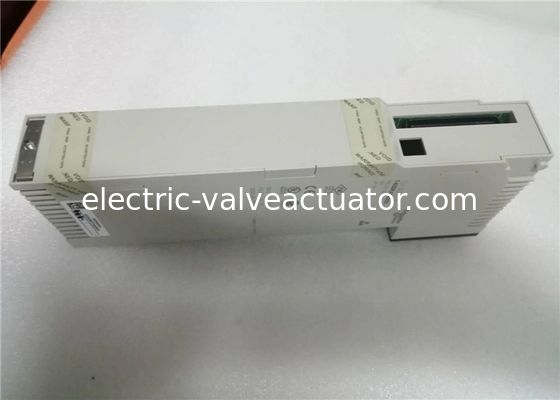

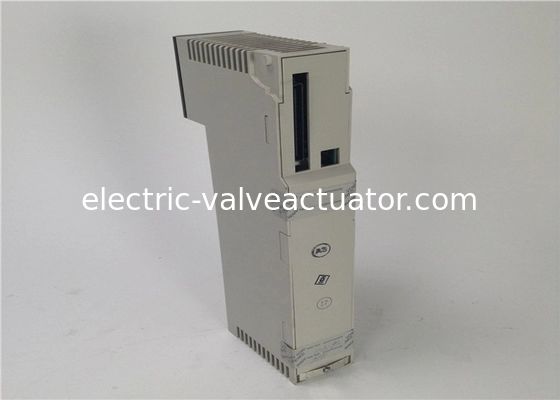

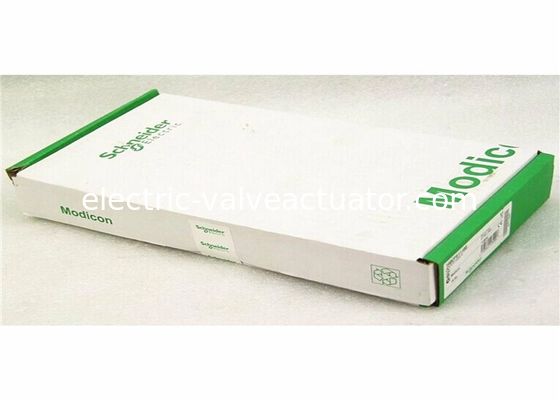

Originale dell'unità di elaborazione di Schneider Electric 140CPU31110 Modicon Quantum nuovo

(1) CPU aggiornate con il firmware Unity Pro.

(2) L'aggiunta di una completa funzione di drop Ethernet RIO è disponibile per queste CPU con Unity Pro u V7.0.

Processore Unità Modicon Quantum - 548 Kb - 66 Mhz

Quantum. 140CPU31110 per il Modicon. 140CPU31110 per il processore.

Unity processor Modicon Quantum - 548 kB - 66MHz Integrated connection type 1 Modbus Plus 2 Modbus Checks Process control Memory description Internal RAM 548 kB Switch function Slide switch communication port : ASCII/RTU/Memory Slide switch memory port/off Application structure No auxiliary task 64 interrupt tasks 64 I/O interrupt tasks 16 timer interrupt tasks 1 periodic fast task 1 cyclic/periodic master task Execution time per instruction 0.12- Sì, signore.0.585 μs sulla parola 0.12- Sì, signore.0.585 μs Booleano 0.1- Sì, signore.0.27 μs su aritmetica a punto fisso 0.1- Sì, signore.0.27 μs punti fluttuanti Tempo di esecuzione per un'istruzione 1 K 2.49 65 % booleano e 35 % numerico 1.86 100 % sistema booleano 1 ms - master task 0.2 ms - fast task Bus current requirement 1800 mA Local signalling 1 LED red for communications error on the Modbus Plus port (ERROR A) 1 LED red for battery needs replacing or is not present (BAT LOW) 1 LED orange for write-protected memory (memory port) 1 LED green for CPU has passed the power-up diagnostic tests (READY) 1 LED green for CPU has been started and is solving logic (RUN) 1 LED green for communications are active on the Modbus port (Modbus) 1 LED green for communications are active on the Modbus Plus port (Modbus Plus) Electrical connection 2 female connectors, tipo di connettore: SUB-D 9 per il collegamento al bus Modbus 1, tipo di connettore: SUB-D 9 per il collegamento alla rete Modbus Plus.

Switch gestiti ConneXiumTM (continua) File di configurazione predefiniti (continua) Esempio topologia con file di configurazione predefiniti C5,C1 e C3 (1) Un uso comune di questa preconfigurazione è per interfacciare un collegamento di rame con un collegamento di fibra ottica sull'anello primario o interfacciare un collegamento di fibra ottica con un collegamento di rameQuesto tipo di architettura consente di avere Ethernet DIO o Ethernet RIO che scende a una certa distanza dal PLC.La preconfigurazione dello switch consente anche di collegare Ethernet RIO e/o diversi cloud di dispositivi Ethernet DIO a un anello secondario.
