Marchio: | Schneider |

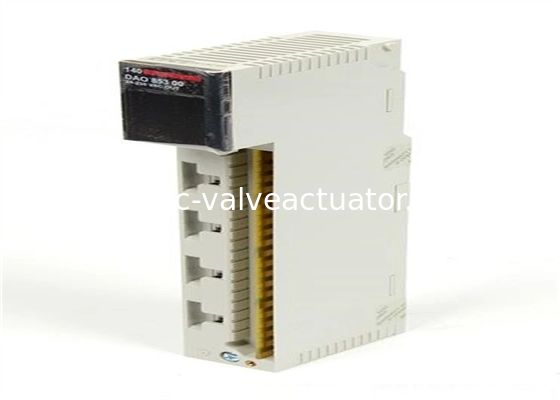

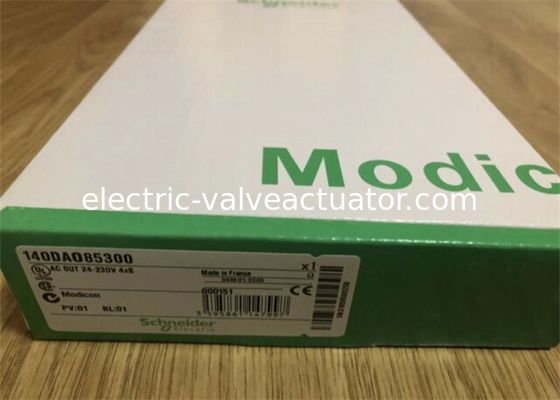

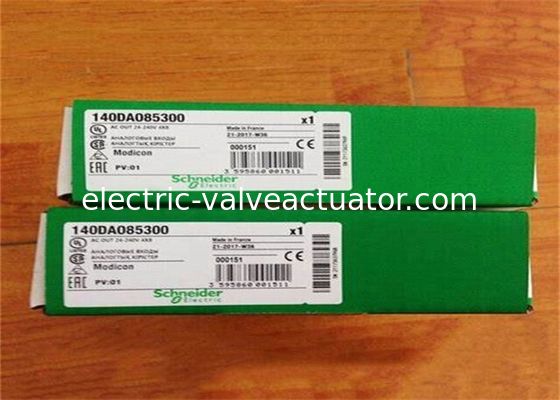

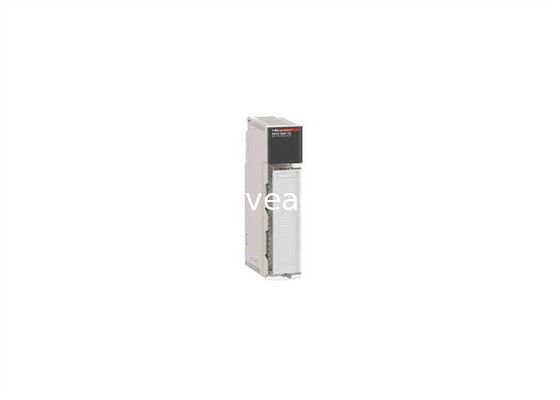

Numero di modello: | 140DAO85300 |
MOQ: | 1 |
prezzo: | Negoziabile |
Gamma di prodotti | Piattaforma di automazione Modicon Quantum |
---|
Produttore | Schneider Electric |
Serie | Modicon Quantum |
Formato del modulo | Standard |
Tipo di prodotto o componente | Moduli di uscita discreti AC |
Numero di uscite discrete | 32 |
Gruppo di canali | 4 gruppi di 8 canali |
Frequenza di alimentazione | 47...63 Hz |
Caduta di tensione | 1,5 V |
Tensione di uscita discreta | 20...253 V CA |
Requisito di indirizzamento | 2 parole di uscita |
Uscita massima assoluta | 300 Vrms per 10 s CA 400 Vrms 1 ciclo CA |
Corrente di carico massima | 0,88 mA 230 V dispersione allo stato spento per uscita 1 A rms 20...253 V per uscita 16 A rms per modulo 4 A rms per gruppo |
Corrente di spunto | <= 2,5 A per 1 ms |
DV/Dt | 400 V/ms |
Tempo di risposta | <= 0,5 ms dallo stato 0 allo stato 1 <= 0,5 ms dallo stato 1 allo stato 0 |
Tipo di protezione | Protezione di uscita interna tramite fusibile da 4 A Interno tramite filtro RC |
Dissipazione di potenza | 1,60 + (1,0 V x corrente di carico totale del modulo) |
Marcatura | CE |
Segnalazione locale | 1 LED verde comunicazione bus presente (Attivo) 1 LED rosso guasto esterno rilevato (F) 32 LED verdi stato ingresso |
Requisito di corrente del bus | 320 mA |
Il modulo PLC Quantum utilizza la moderna tecnologia dei circuiti integrati su larga scala ed è prodotto attraverso rigorosi processi di produzione. Il circuito interno incorpora un'avanzata tecnologia anti-interferenza, con conseguente affidabilità eccezionalmente elevata.
Il PLC Quantum include la funzionalità di autodiagnosi dei guasti hardware che può avvisare prontamente gli utenti dei guasti. Può essere programmato con programmi di autodiagnosi dei guasti dei componenti periferici nel software Concept, fornendo all'intero sistema una protezione di autodiagnosi dei guasti oltre al solo circuito e alle apparecchiature PLC.
Tutti i moduli sono dotati di un design hot-swappable, che consente la manutenzione senza tempi di inattività del sistema, riducendo il carico di lavoro e migliorando la manutenzione. Gli indicatori di stato LED forniscono un feedback visivo dello stato del canale della CPU e del modello I/O per una rapida manutenzione.
Il PLC Quantum offre strutture di supporto complete con funzioni complete e una forte applicabilità. I sistemi critici possono essere configurati con backup a caldo a doppia macchina, alimentatori ridondanti, I/O remoti ridondanti e doppie connessioni Ethernet per garantire un funzionamento sicuro e continuo. L'avanzato sistema di backup a caldo a doppia macchina offre una configurazione semplice e un funzionamento conveniente.
Attraverso due set di moduli configurati in modo identico che operano in configurazione primaria/secondaria, la CPU host gestisce le operazioni del programma e le comunicazioni I/O mentre aggiorna lo stato e i dati della CPU di standby tramite il modulo hot standby. La macchina di standby monitora lo stato operativo dell'host e assumerà immediatamente il controllo in caso di guasto dell'host, con tempi di commutazione inferiori a un ciclo di scansione PLC per prevenire l'interruzione del funzionamento logico.
