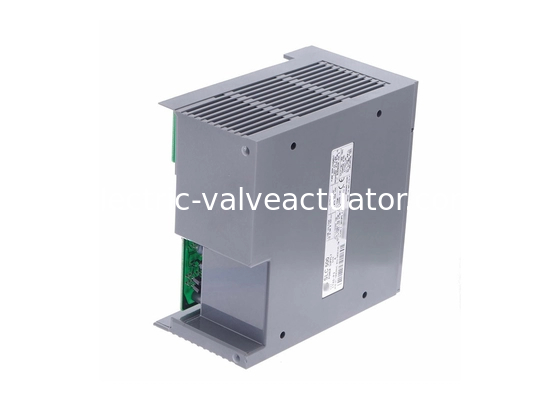

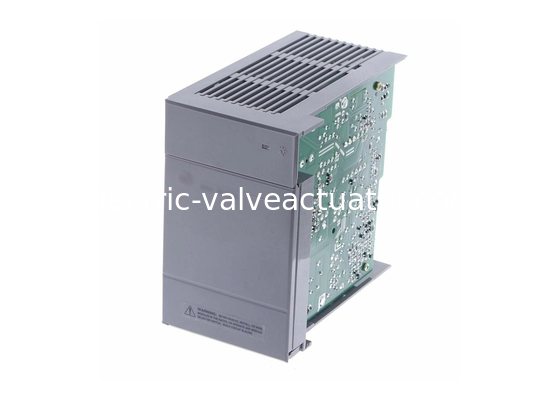

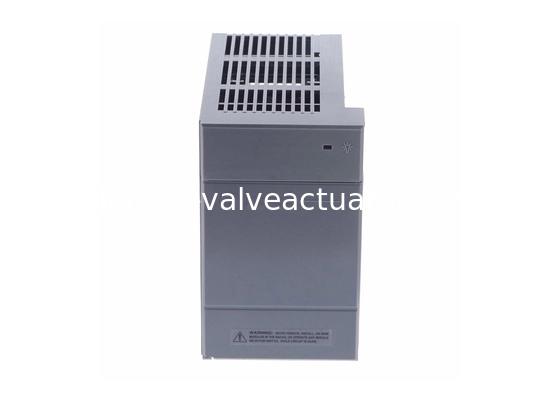

AB 1746-P3, SLC 500 alimentazione, 3,6 A a 5VDC 0,87 A a 24VDC

Name: AB 1746-P3, SLC 500 alimentazione, 3,6 A a 5VDC 0,87 A a 24VDC
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: 1746-P3
Price: 210.00 USD
Availability: InStock

Marchio:	AB
Numero di modello:	1746-P3
MOQ:	1
prezzo:	Negotiations

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

U.S.A.

Serie:

SLC 500

Tensione di ingresso nom:

24vdc

Linea tipica requisito di potere:

90 VA

Corrente innovativa:

20A

Imballaggi particolari:

Nuova scatola originale

Descrizione del prodotto

AB 1746-P3, Alimentatore SLC 500, 19.2-28.8 VDC

Specifiche tecniche per 1746-P3

Produttore	Rockwell Automation
Posizione	Chassis 1746, Lato sinistro
Intervallo di tensione in ingresso	19.2-28.8 VDC
Tipo di modulo	Alimentatore
Serie	SLC 500
Codice articolo/Catalogo n.	1746-P3
Marchio	AB
Tensione nominale in ingresso	24VDC
Requisito di alimentazione di linea tipico	90 VA
Corrente di spunto	20 A
Tensione di isolamento	600 V ac RMS per 1 s (versione B o successiva)
Capacità di corrente	3.6 A a 5 V cc e 0.87 A a 24 V cc
Tempo di mantenimento	5 ms (pieno carico); 1000 ms (senza carico)
Protezione con fusibile	1746-F3 o equivalente

Temperatura, ambiente operativo	0...60 °C (32...140 °F)
Riduzione della capacità di corrente	5% sopra 55 °C (131 °F).
Tensione in ingresso	24 Volt CC
Potenza in ingresso	61 Watt
Corrente del backplane (5 Volt)	3.6 Ampere
Corrente del backplane (24 Volt)	0.87 Ampere
Frequenza	CC
Dimensioni	5.5 x 2.9 x 5.7 pollici
Temperatura di esercizio	da 0 a 60 gradi Celsius
Temperatura di esercizio	da 0 a 60 gradi Celsius

Informazioni su 1746-P3

Il 1746-P3 è un modulo di alimentazione. Questo modulo fa parte della piattaforma del controller SLC 500 che viene utilizzato principalmente per fornire alimentazione al backplane 1746 a cui sono collegati i moduli SLC 500. Questo modulo di alimentazione si trova nell'area più a sinistra del rack e non occupa uno slot del telaio. Converte internamente la potenza in ingresso a un livello di tensione utilizzabile dai moduli, in particolare, converte una tensione di alimentazione in ingresso di 19.2...28.8 V cc in un'alimentazione interna di 3.6 A a 5 V cc e 0.87 A a 24 V cc.

Il 1746-P3 è particolarmente adatto al sistema di controllo modulare SLC 500. Ha un requisito di alimentazione di linea tipico di 90 VA con isolamento di 600 V ac RMS per 1 secondo. Questo modulo è dotato di un fusibile preinstallato che può essere sostituito con un 1746-F3 consigliato da AB o qualsiasi equivalente. Inoltre, le dimensioni dei fusibili dichiarate sono utilizzate solo per i dispositivi finali. Possono essere ridotte a seconda delle dimensioni del cablaggio del circuito. Questo alimentatore mostra anche un tempo di mantenimento della CPU di 5 ms quando funziona a pieno carico o 1000 ms quando non c'è carico. Questo tempo di mantenimento consente all'alimentatore di mantenere lo stato operativo della CPU dal momento in cui la tensione di alimentazione scende al di sotto dell'intervallo minimo.

Il 1746-P3 è certificato da Underwriter’s Laboratories (UL), elencato come apparecchiatura di controllo industriale per Class 1, Division 2, Groups A, B, C, D Hazardous Locations; C-UL Listed come apparecchiatura di controllo industriale per Class 1, Division 2, Groups A, B, C, D Hazardous Locations, nonché da altri enti di standardizzazione e certificazione.

La capacità di corrente per il modulo è di 3.6 Ampere a 5 Volt CC e 0.87 Ampere a 24 Volt CC. Il fusibile consigliato per l'uso con il modulo 1746-P3 è il fusibile AB 1746-F3 (o un fusibile equivalente tra cui il BUSSMAN AGC 5 o il fusibile Nagasawa ULCS-61ML-5). Non c'è isolamento tra il backplane e i terminali di ingresso. C'è, tuttavia, una rigidità dielettrica tra il terminale di messa a terra del telaio e i terminali di ingresso che è di 600 Volt CA RMS per 1 secondo. L'intervallo di temperatura ambiente consigliato per il funzionamento del modulo 1746-P3 è da 32 a 140 gradi Fahrenheit. Il tempo di mantenimento per la CPU è di 5 millisecondi a pieno carico e 1000 millisecondi senza carico. Le dimensioni del 1746-P3 sono 139.7 x 79.2 x 144.8 millimetri. Il modulo è progettato per l'uso ad altitudini fino a 2000 metri senza declassamento. Dovrebbe essere utilizzato in ambienti con grado di inquinamento 2 e in applicazioni classificate come Categoria II. Per l'installazione del modulo sono necessari solo un cacciavite a testa piatta da 1/8 di pollice e un cacciavite a croce da 1/4 di pollice. Per proteggere il modulo contro le ESD, deve essere conservato in un imballaggio schermato staticamente quando non è in uso, i pin del connettore e il connettore del backplane non devono essere toccati e anche evitare di toccare i componenti del circuito sul modulo.
