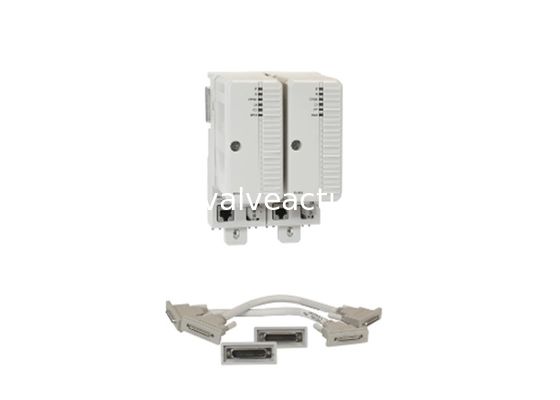

ABB Digital IO Module BC820K02 3BSE071500R1 120 mA tipica (200 mA max)

• Supporta le unità di interfaccia di comunicazione ridondanti.
• Supporta la sostituzione online della CPU.
• Alimentazione esterna.
• Supporta lo swap caldo.

L'unità BC820 CEX-BUS viene utilizzata per estendere le porte di comunicazione a bordo con unità di interfaccia di comunicazione. È anche possibile utilizzare interfacce di comunicazione ridondanti sul CEX-BUS. L'unità di interconnessione BC820 CEX-BUS offre un modo per sezionare il CEX-BUS in due segmenti indipendenti fino a 200 metri di distanza. Ciò migliora la disponibilità nei sistemi con interfacce di comunicazione ridondanti.

BC820 può essere utilizzato con PM858, PM862, PM866 (PR.F o successivo, che corrisponde a PR: H o successivo per PM866K01) e PM866A.

Il BC820 è alimentato dall'unità di processore tramite CEX-BUS e può anche supportare il CEX-BUS con energia ridondante attraverso il suo connettore esterno per l'alimentazione. BC820 trasmette il Link RCU e estende la lunghezza del cavo CEX-BUS e RCU fino a 200 m. Il numero di interfacce CEX-BUS è limitato a 6 con ciascun BC820.

È necessario fornire i seguenti cavi a una lunghezza adeguata (non incluso nel kit BC820K02):

• Collegamento di controllo RCU: jack modulare, RJ45, cavo crossover intrecciato schermato con tutte e quattro le coppie incrociate: Crossover standard EIA/TIA-568 T568A a T568B. Lunghezza: max 200m.
• Collegamento dati RCU: l'interconnessione ottica è compatibile con l'interfaccia del connettore ottico Duplex LC conforme ad ANSI TIA/EIA60-10 (FOCIS 10A). Il tipo di cavo ottico è fibra OM3 da 50/125 μm. Lunghezza: max 200m.

Per ulteriori informazioni sui cavi, consultare 3BSE036351-*
