AB SLC 500 DH-485 LINK COUPLER 1747-AIC SERIE B - SCATOLA APERTA / NUOVO

• ALLEN BRADLEY
• 1747-AIC
• 1747AIC
• FUORI PRODUZIONE DAL PRODUTTORE
• LINK COUPLER
• RETE DH-485
• 6 POSIZIONI
• 24 VCC
• PER CONTROLLORE PROGRAMMABILE
• DISPONIBILE
• Nuovo con un anno di garanzia e usato con sei mesi di garanzia
• Peso: 1,07 libbre

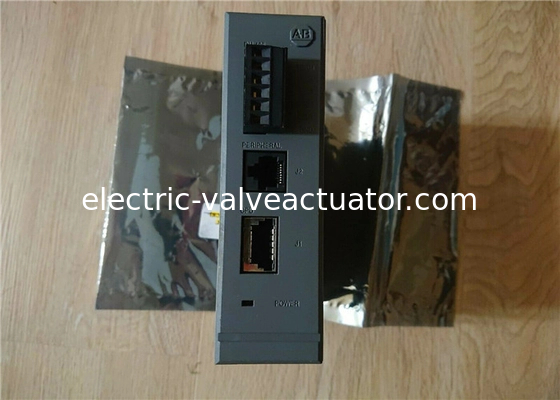

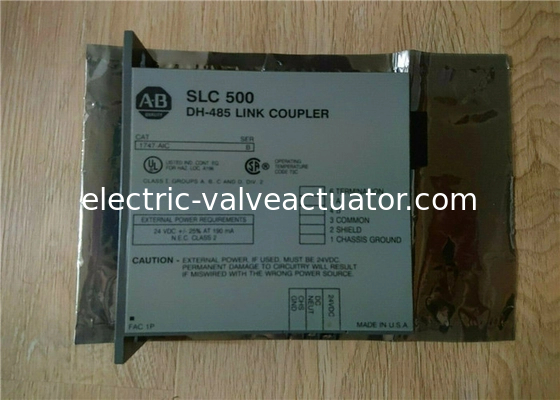

L'AB 1747-AIC è un accoppiatore di collegamento isolato SLC 500. Questo accoppiatore di collegamento isolato ha un'interfaccia di comunicazione a doppino intrecciato schermato e ha un carico di corrente (24 Volt CC) di 0,085 Ampere.

L'unità AB 1747-AIC è un accoppiatore di collegamento isolato della serie AB PLC SLC 500. L'accoppiatore montabile su pannello è conforme allo standard NEMA ICS 2-230, IEC1000-4-2, EN50081-2 Classe A e alle normative e agli standard IEC1000-4-3. Inoltre, questo dispositivo è certificato CSA.

Le dimensioni dell'accoppiatore sono 1,5 x 6,8 x 6,5 pollici e utilizza un terminale. Il carico di corrente di questo accoppiatore di collegamento isolato è 0,085 Ampere a 24 Volt CC. Inoltre, l'unità AB 1747-AIC offre un convertitore di interfaccia avanzato con un'interfaccia di comunicazione a doppino intrecciato schermato. Questa interfaccia aiuta la comunicazione tra diversi dispositivi di rete nella famiglia SLC 500, come i processori SLC 5/02, SLC 5/01 e SLC 5/03 e il collegamento DH-485.

Si noti che il collegamento di più di 2 processori SLC500 con un collegamento DH-485 richiede 1 accoppiatore isolato sull'unità 1747-AIC. Inoltre, è necessario collegare 1 accoppiatore di collegamento a ciascuna estremità del collegamento se un computer o DTAM è collegato a una distanza superiore a 20 piedi o 6,09 metri.

Per connettersi con il processore, con l'accoppiatore viene fornito un cavo AB 1747-C11. Per connettersi al cavo di comunicazione DH-485, l'accoppiatore offre un morsettiera rimovibile a 6 posizioni. Il cavo di comunicazione è lungo 1219 metri o 4000 piedi. La corrente del backplane del 1747-AIC è 0 mA a 5 Volt e 85 mA a 24 Volt.

La dissipazione termica è rispettivamente di 2 W minimo e 2 W massimo e l'intervallo di umidità relativa dell'unità 1747-AIC è compreso tra 5 e 95% senza condensa. L'accoppiatore isolato è dotato di 1 G di vibrazione operativa da 5 a 2000 Hertz e 2,5 G di vibrazione non operativa da 5 a 2000 Hertz. Per una fonte di alimentazione a 24 Volt CC, l'accoppiatore richiede da 20,4 a 28,8 Volt CC.
