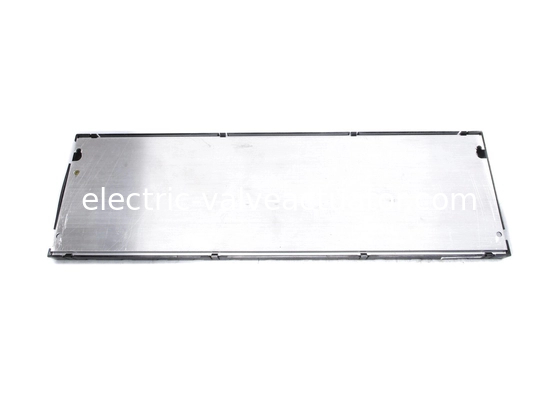

GE FANUC IC693CHS391, Piastra di espansione con dieci slot, Base I/O CPU, Modulo I/O digitale

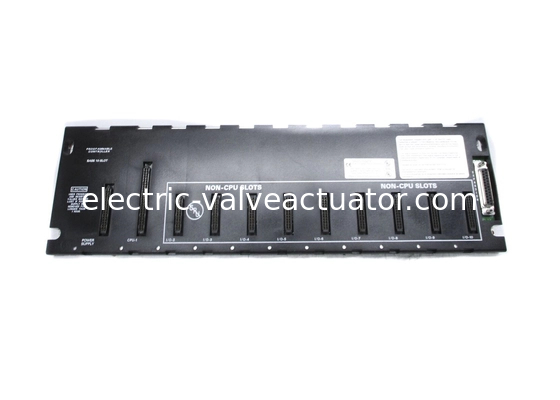

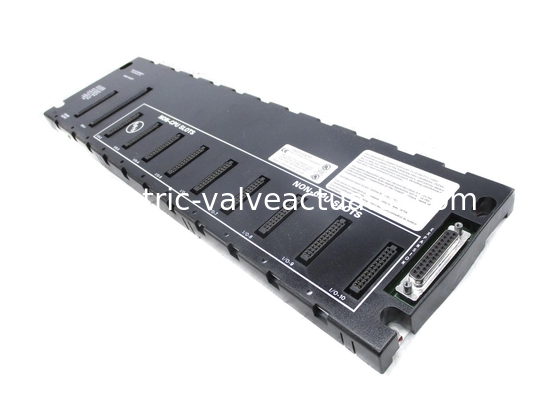

Il GE Fanuc IC693CHS391 è una piastra di espansione con dieci slot.

Questa piastra di espansione è progettata con una fessura all'estremità sinistra della piastra di base appositamente per l'alimentazione.
L' utilizzatore deve assicurarsi cheIC693CHS391è collegato alla CPU nella prima fessura della sua piastra base.La prima fessura della piastra base supporta il modulo CPU che è contrassegnato come CPU/1.Questo modulo è autorizzato ad avere una sola piastra base CPU per sistema.

Se nel sistema vi è più di una piastra base, un'altra deve essere la piastra base Remote o la piastra base di espansione.IC693CHS391è costituito da molte fessure, di cui la fessura n. 2 e le fessure superiori avranno una dimensione unica che viene utilizzata per collegare i moduli di opzione o i moduli di I/O.

Questo modulo è dotato di un connettore femminile a 25 pin nella sua estremità destra per il collegamento alla piastra di base a distanza o di espansione.Entrambe le piastre di base remote e di espansione devono essere collegate al sistema con una CPUIl numero di queste piastre base supportate da un sistema dipende principalmente dal tipo di CPU utilizzata.Se vengono utilizzate le CPU 341.340 e 331, possono essere utilizzate al massimo quattro piastre base, altrimenti possono essere utilizzate al massimo sette piastre base con la CPU 350.Il sistema con baseplates remoti richiede un cavo di meno di 700 piedi, mentre il sistema richiede meno di 50 piedi per l'espansione e baseplate CPU. Sia le piastre di base a distanza che quelle di espansione sono associate allo switch DIP.

La piastra base GE Fanuc IC693CHS391 è una piastra base di espansione che è stata progettata e prodotta per l'installazione nei PLC GE Fanuc Serie 90-30. The IC693CHS391 expansion baseplate can be used to extend a PLC so that it can accommodate more I/O modules and field devices and so that it can handle more applications and specialized large-scale applicationsIl slot più a sinistra della base di espansione IC693CHS391 contiene un modulo di alimentazione.Ha un involucro aperto che lo rende facile da installare o rimuovere ma che lo rende anche vulnerabile a cose come polvere o umidità che possono danneggiarlo o compromettere il suo funzionamentoQuesta piastra base è dotata anche di un interruttore DIP.

The GE Fanuc Series 90-30 IC693CHS391 expansion baseplate can be connected to a GE Series 90-30 remote baseplate with its 25-pin female connector that is located on its right side and with a cable that can be up to 700 meters longLa piastra base di espansione IC693CHS391 dispone di uno slot speciale solo per le CPU, e questa piastra base deve ospitare una CPU o essere collegata a un'altra piastra base nel sistema PLC che ospita una CPU.Diverse serie di CPU 90-30 possono ospitare un numero diverso di piastre base di espansione come la piastra base di espansione IC693CHS391Alcune CPU della serie 90-30 possono ospitare fino a 4 piastre base contemporaneamente, mentre altre possono ospitare fino a 7 piastre base contemporaneamente.

Per essere collegato a una piastra base remota, la piastra base di espansione IC693CHS391 richiede un cavo con una lunghezza inferiore a 700 piedi.Può essere collegato a un dispositivo PLC o a un personal computer che utilizza una scheda PCI. Può connettersi fino a 7 CPU alla volta a seconda del modello delle CPU utilizzate.La piastra base IC693CHS391 può essere montata verticalmente o orizzontalmente a seconda del layout del PLC o della CPULa piastra deve essere tenuta lontana da spruzzi d'acqua e fonti di polvere, sporcizia e sostanze chimiche nocive.La piastra base IC693CHS391 è certificata da diverse norme ambientali e industriali globali.
