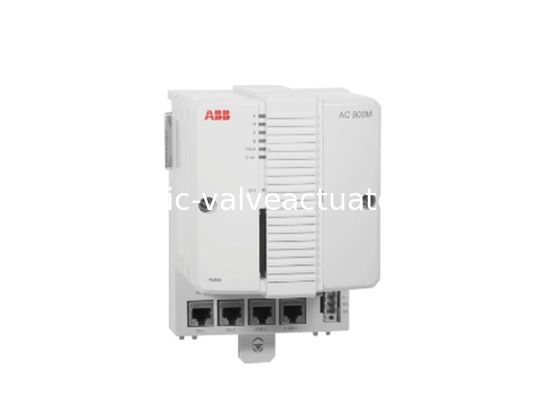

PM858K01 3BSE082895R1 Modulo digitale IO 24 V DC (19.2-30 V DC) 210 / 360 mA

Name: PM858K01 3BSE082895R1 Modulo digitale IO 24 V DC (19.2-30 V DC) 210 / 360 mA
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: PM858K01 3BSE082895R1
Price: 210.00 USD
Availability: InStock

Marchio:	ABB
Numero di modello:	PM858K01 3BSE082895R1
MOQ:	1
prezzo:	Negotiations

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

India

Corrente I/O, CC:

500 mA

24 tipi del consumo di V:

140 Ma

Temperatura, funzionamento:

°C 0 - +55

Temperatura, stoccaggio:

°C -25 - +70

Imballaggi particolari:

Nuova scatola originale

Descrizione del prodotto

Modulo I/O digitale PM858K01 3BSE082895R1, 24 V CC (19,2-30 V CC) 210 / 360 mA

La scheda CPU contiene il microprocessore e la memoria RAM, un orologio in tempo reale, indicatori LED, il pulsante INIT e un'interfaccia CompactFlash.
La piastra di base del controller PM858 ha due porte Ethernet RJ45 (CN1, CN2) per il collegamento alla Control Network e due porte seriali RJ45 (COM3, COM4). Una delle porte seriali (COM3) è una porta RS-232C con segnali di controllo modem, mentre l'altra porta (COM4) è isolata e utilizzata per il collegamento di uno strumento di configurazione. Il controller supporta la ridondanza della CPU per una maggiore disponibilità (CPU, CEX-Bus, interfacce di comunicazione e I/O S800).

Semplici procedure di attacco/distacco su guida DIN, utilizzando l'esclusivo meccanismo a scorrimento e bloccaggio. Tutte le piastre di base sono fornite con un indirizzo Ethernet univoco che fornisce a ogni CPU un'identità hardware. L'indirizzo è riportato sull'etichetta dell'indirizzo Ethernet applicata alla piastra di base TP830.

(Compatibile solo con System 800xA 6.0.2, Compact Control Builder 6.0.0-1 e versioni successive. Per ulteriori informazioni, consultare l'aggiornamento del prodotto.)

Caratteristiche e vantaggi

• Affidabilità e semplici procedure di diagnosi dei guasti
• Modularità, che consente l'espansione passo dopo passo
• Protezione di classe IP20 senza la necessità di involucri
• Il controller può essere configurato con il control builder 800xA
• Il controller ha la certificazione EMC completa
• CEX-Bus sezionato utilizzando una coppia di BC810 / BC820
• Hardware basato su standard per una connettività di comunicazione ottimale
(Ethernet, PROFIBUS DP, ecc.)
• Porte di comunicazione Ethernet ridondanti integrate

Informazioni generali

Numero articolo	3BSE082895R1 (PM858K01)
Ridondanza	No
Elevata integrità	No
Frequenza di clock	33 Mhz
Prestazioni, 1000 operazioni booleane	0,36 ms
Prestazioni	0,36 ms
Memoria	16 MB
RAM disponibile per l'applicazione	7,147 MB
Memoria flash per l'archiviazione	Sì

Dati dettagliati

Tipo di processore	MPC866
Tempo di commutazione in conf. red.	max 10 ms
N. di applicazioni per controller	32
N. di programmi per applicazione	64
N. di diagrammi per applicazione	128
N. di task per controller	32
Numero di diversi tempi di ciclo	32
Tempo di ciclo per i programmi applicativi	Fino a 1 ms
Flash PROM per l'archiviazione del firmware	4 MB
Alimentazione	24 V CC (19,2-30 V CC)
Consumo energetico +24 V tip/max	210 / 360 mA
Dissipazione di potenza tip.	5,1 W (8,6 W max)
Ingresso stato alimentazione ridondante	Sì
Batteria di backup integrata	Litio, 3,6 V
Stabilità dell'orologio in tempo reale	100 ppm (circa 1 h/anno)
Sincronizzazione dell'orologio	1 ms tra i controller AC 800M tramite protocollo CNCP
Coda eventi nel controller per client OPC	Fino a 3000 eventi
Velocità di trasmissione AC 800M al server OPC	36-86 eventi/sec, 113-143 messaggi dati/sec
Moduli di comunicazione su bus CEX	12
Corrente di alimentazione sul bus CEX	Max 2,4 A
Cluster I/O su Modulebus con CPU non ridondante	1 elettrico + 7 ottici
Cluster I/O su Modulebus con CPU ridondante	7 ottici
Capacità I/O su Modulebus	Max 96 (singolo PM866) o 84 (red. PM866) moduli I/O
Velocità di scansione Modulebus	0 - 100 ms (tempo effettivo a seconda del numero di moduli I/O)
Corrente di alimentazione su Modulebus elettrico	24 V : max 1,0 A5 V : max 1,5 A
Canali Ethernet	2
Interfaccia Ethernet	Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, femmina (8 poli)
Protocollo Control Network	MMS (Manufacturing Message Service) e IAC (Inter Application Communication)
Backbone Control Network consigliato	Ethernet commutato a 100 Mbit/s
Interfaccia RS-232C	2 (una generica, 1 per lo strumento di servizio)
Interfaccia RS-232C (COM3) (solo non red.)	RS-232C, 75-19 200 baud, RJ-45 femmina (8 poli), non optoisolata, supporto completo RTS-CTS
Interfaccia RS-232C (COM4) (solo non red.)	RS-232C, 9 600 baud, RJ-45 femmina (8 poli), optoisolata, nessun supporto RTS-CTS

Ambiente e certificazione

Temperatura, esercizio	+5 a +55 °C (+41 a +131 °F)
Temperatura, stoccaggio	-40 a +70 °C (-40 a +158 °F)
Variazioni di temperatura	3 °C/minuti secondo IEC/EN 61131-2
Altitudine	2000 m secondo IEC/EN 61131-2
Grado di inquinamento	Grado 2 secondo IEC/EN 61131-2
Protezione dalla corrosione	Conforme a G3 secondo ISA 71.04
Umidità relativa	5-95 %, senza condensa
Rumore emesso	< 55 dB (A)
Vibrazioni	10 < f < 50 Hz: ampiezza 0,0375 mm, 50 < f < 150 Hz: accelerazione 0,5 g, 5 < f < 500 Hz: accelerazione 0,2 g
Tensione di isolamento nominale	500 V CA
Tensione di prova dielettrica	50 V
Classe di protezione	IP20 secondo EN 60529, IEC 529
Emissione e immunità	EN 61000-6-4, EN 61000-6-2
Condizioni ambientali	Industriale
Marchio CE	Sì
Sicurezza elettrica	EN 50178, IEC 61131-2, UL 508
Posizione pericolosa	cULus Classe 1, Zona 2, AEx nA IIC T4, ExnA IIC T4Gc X
Certificati marittimi	DNV-GL
Approvazione TUV	No
Conformità RoHS	EN 50581:2012
Conformità RAEE	DIRETTIVA/2012/19/UE
