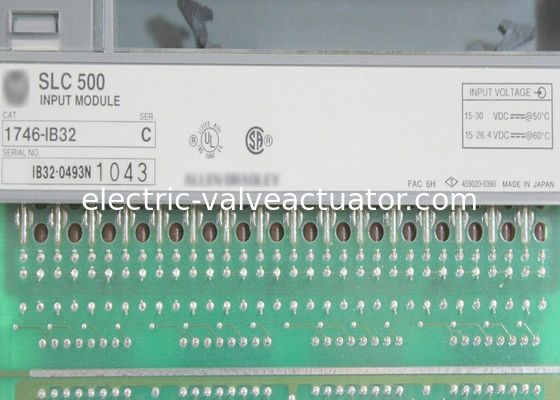

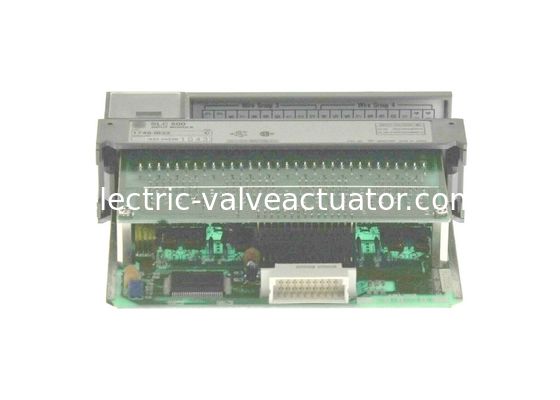

AB 1746-IB32, 24VDC Sinking Input Module, SLC 500 Input Module

L'AB 1746-IB32 è un modulo di ingresso discreto SLC 500. Questo modulo funziona a una tensione nominale di 24VDC e a una gamma di tensione di 15-30V CC a 50 °C (122 °F) o 15-26,4V CC a 60 °C (140 °F). Questo modulo viene tipicamente utilizzato per interfacciare dispositivi elettrici come interruttori, sensori, contatti ausiliari e altri dispositivi binari o ON/OFF. Fino a trentadue (32) segnali di ingresso possono essere collegati a questo modulo tramite i 32 canali del modulo di ingresso integrati.

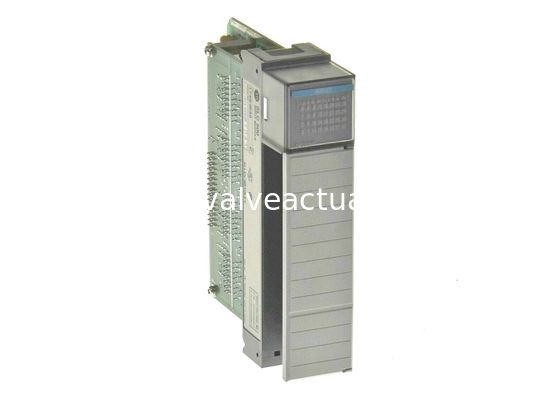

Il 1746-IB32 è un modulo a slot singolo che viene configurato utilizzando il software di programmazione RSLogix 500. È compatibile per l'uso con qualsiasi processore SLC 500, idealmente con l'hardware SLC 500 Modular Style. Supporta l'installazione locale, insieme al controller o a un rack I/O di espansione o a un telaio I/O remoto tramite un adattatore di comunicazione SLC 500. Si installa direttamente in qualsiasi slot disponibile del telaio 1746, ad eccezione dello slot 1, che è riservato al controller SLC 500.

Il 1746-IB32 ha un assorbimento di corrente del backplane di 50 mA a 5VDC con una tensione di ingresso massima in stato spento di 5VDC, una corrente di ingresso nominale di 5,1 mA a 24V CC, una corrente di ingresso massima in stato spento di 1,5 mA con un ritardo del segnale tipico di 8 ms sia per la transizione del segnale da ON a OFF che da OFF a ON.

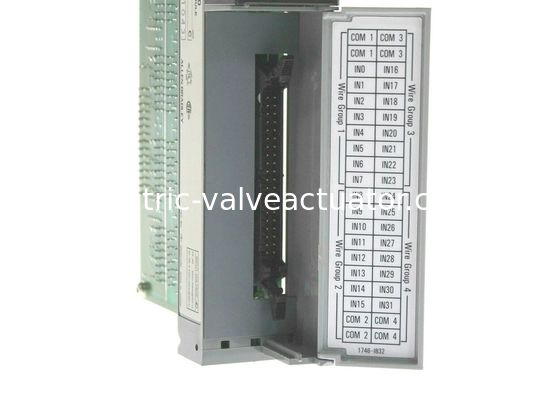

Quando si installa il modulo, assicurarsi che l'alimentazione sia rimossa dal telaio poiché questo modulo non supporta la rimozione e l'inserimento sotto tensione (RIUP). Viene fornito con un morsettiera rimovibile che consente il cablaggio remoto al modulo, nonché una manutenzione semplificata poiché l'RTB consente l'inserimento in un altro modulo dello stesso tipo.

Il 1746-IB32 offre isolamento dal backplane testato a 1500 Volt CA per 60 secondi tra il backplane e l'I/O e ha una tenuta dielettrica di 1500 Volt CA. La tensione minima attraverso il suo circuito nello stato ON è di 15,0 Volt CC e nel suo stato OFF ha una caduta di tensione massima di 5,0 Volt CC e una corrente di dispersione massima di 1,5 mA. Il modulo 1746-IB32 ha un tempo di ritardo del segnale massimo di 3 ms attraverso i suoi ingressi in modalità ON e OFF e ha una corrente di ingresso nominale complessiva di 5,1 mA a 24 Volt CC di tensione nominale. Il 1746-IB32 ha un intervallo di temperatura operativa compreso tra 0 e 60 gradi Celsius (da 32 a 140 gradi Celsius) con un'umidità non condensante dal 5 al 95% e ha una resistenza alle vibrazioni operative di 1G da 5 a 200 Hertz e un valore di shock di 30G.
